其实最近一直在看一些具体的任务了，之前基础的深度学习笔记没有整理成文章，现在归纳一下。主要看了这些：

• 3B1B的神经网络视频
• 胡浩基老师网课的一部分
• 吴恩达deeplearning.ai的一部分（主要看的这个）
• 曹建老师的tensorflow2视频

第一部分：3B1B的神经网络视频

（主要是一些概念的直观理解。）

学习的含义：找到特定的 $\omega$ 和 $b$ ，使代价函数最小化。

反向传播：计算单个训练样本想怎样修改 $\omega$ 和 $b$ 。不仅是每个参数应该变大还是变小，还包括这些变化的比例是多大，才能最快下降梯度函数。一个真正的梯度下降过程要对所有的训练样本求平均，但计算太慢，就先把所有的样本分到minibatch中，，计算一个minibatch来作为梯度下降的一步，最终会收敛到局部最优点。

为了使 $a_{i+1}$ 的某个输出增大，可以

• 增大 $b$
• 增大 $\omega$ ：增加上层活跃的神经元的权重更好。依据对应权重大小，对激活值做出成比例的改变。
• 改变 $a_i$

反向传播的链式法则

第二部分：胡浩基老师NN、CNN部分

手写了笔记，其实重复的地方比较多，就不每张拍照上传了。后续把几个手推的公式拍一下。

第三部分：吴恩达deeplearning.ai网课

看的网易云课堂做的字幕版本，可惜右上方有水印，有些地方有遮挡。

第一课 神经网络和深度学习（Neural Networks and Deep Learning）

第一周：深度学习引言（Introduction to Deep Learning）

1.1 欢迎

关于课程安排

1.2 什么是神经网络？

神经网络可以当作一个函数。通过数据集计算从x到y的精准映射函数，然后对于新的数据x，给出预测的结果y。

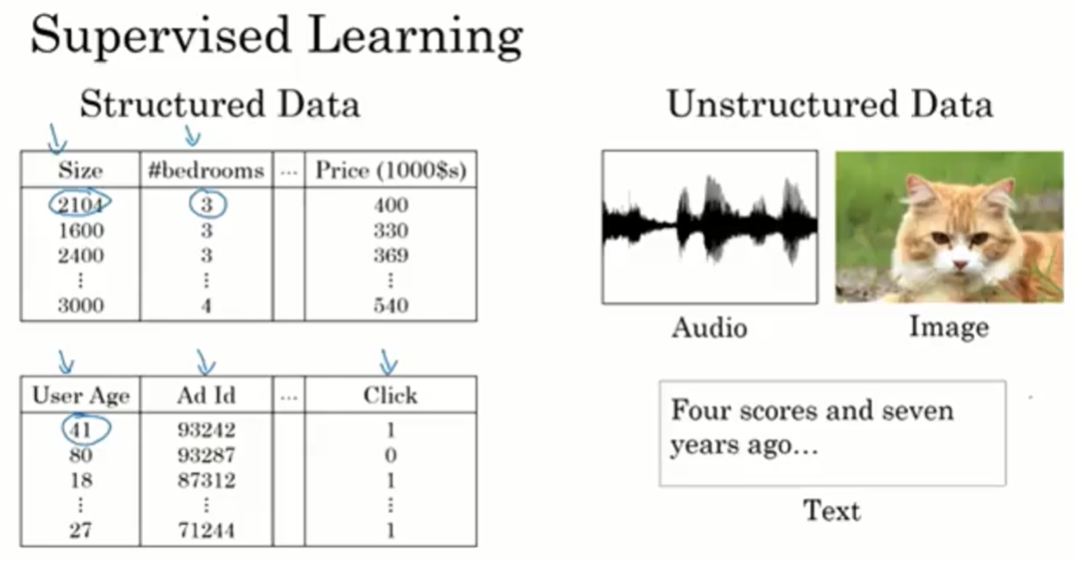

1.3 神经网络的监督学习(Supervised Learning with Neural Networks)

监督学习：

对于图片，使用CNN。对于序列信息（音频、语言信息等）使用RNN。

结构化数据：

神经网络能帮助计算机理解无结构化数据。

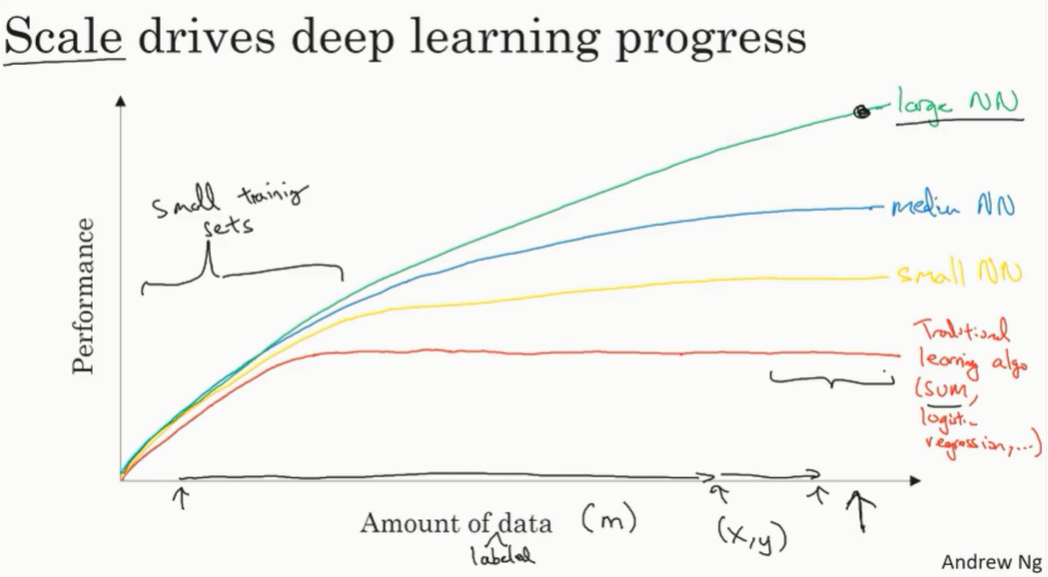

1.4 为什么神经网络会流行？

数据和计算规模的进展。现在获得了很大的数据量、计算了很复杂的网络。

其他原因：算法的改进，比如从sigmoid函数到relu函数

1.5~1.6 课程安排

略

第二周：神经网络的编程基础（Basics of Neural Network Programming）

2.1 二分类(Binary Classification)

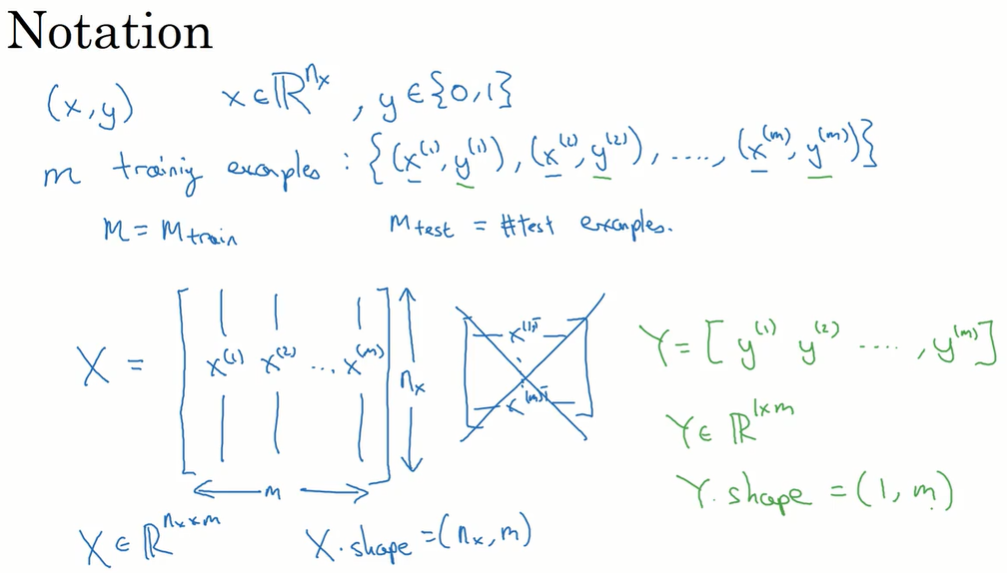

数据集按列组成矩阵：

X.shape = (n_x, m)

y.shape = (1, m)

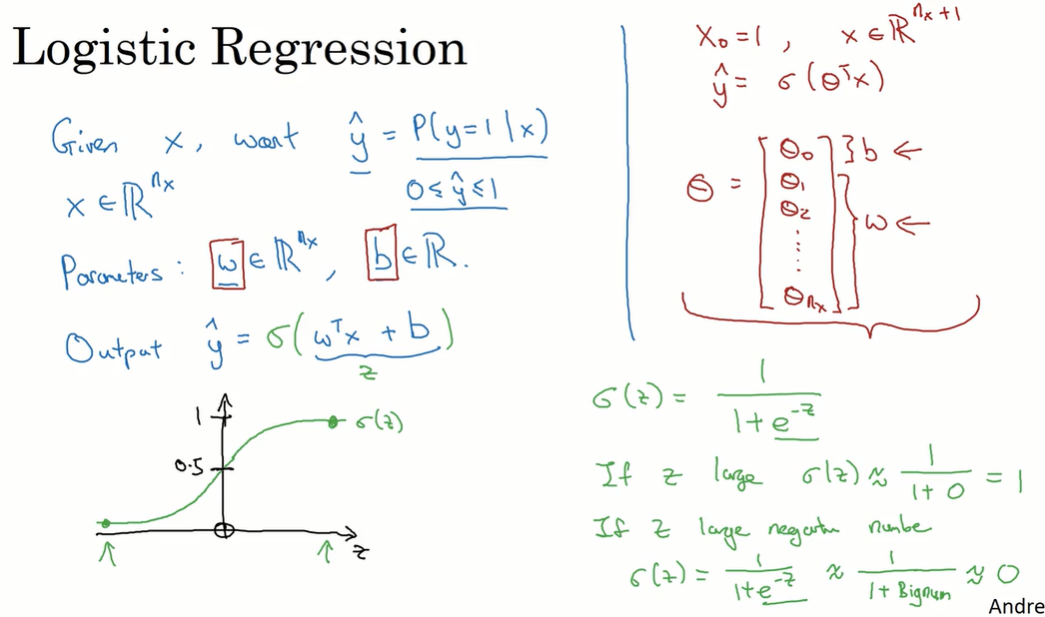

2.2 逻辑回归(Logistic Regression)

在神经网络中，将 $b$ 和 $w$ 分开表示，不采用逻辑回归那样组合成 $\theta$ 的形式。

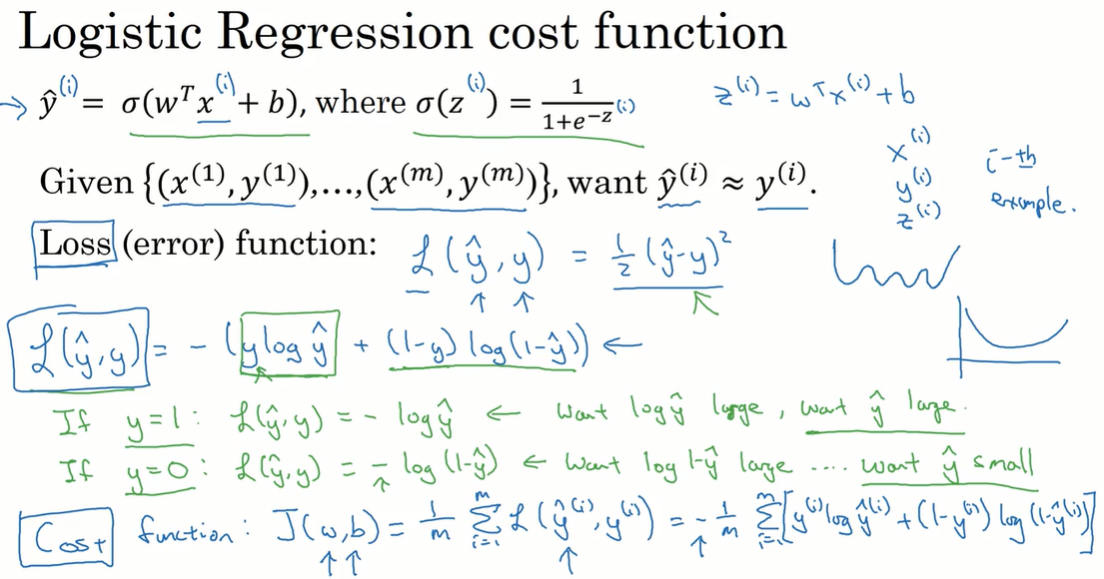

2.3 逻辑回归的代价函数

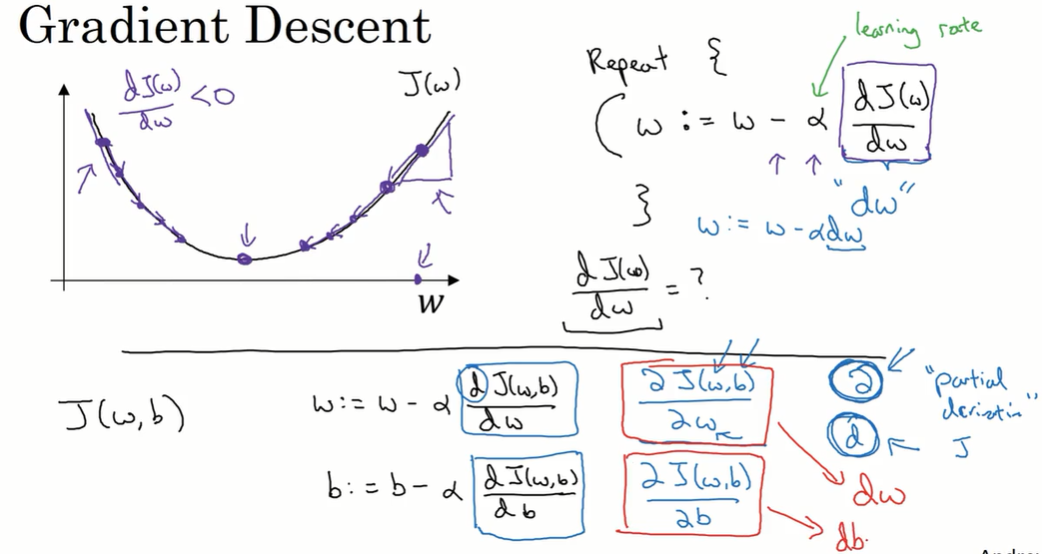

2.4 梯度下降（Gradient Descent）

2.5~2.6 导数

略

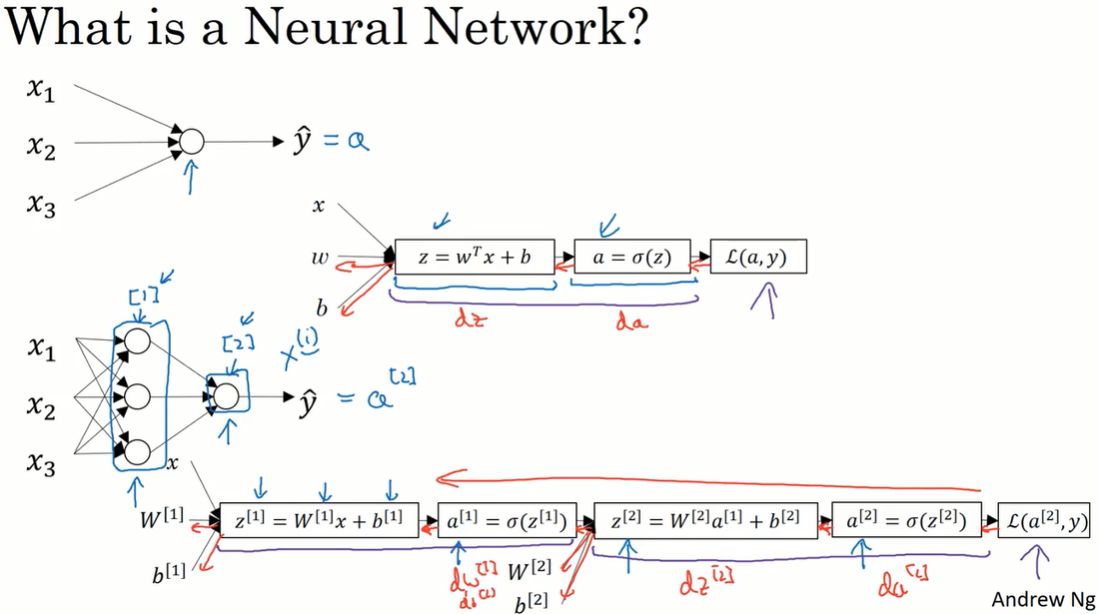

2.7 计算图（Computation Graph）

计算图表示从左向右的计算过程。

2.8 计算图导数

根据计算图，从右到左计算函数 J 的导数。（链式求导）

2.9 逻辑回归的梯度下降

用计算图理解逻辑回归的梯度下降。

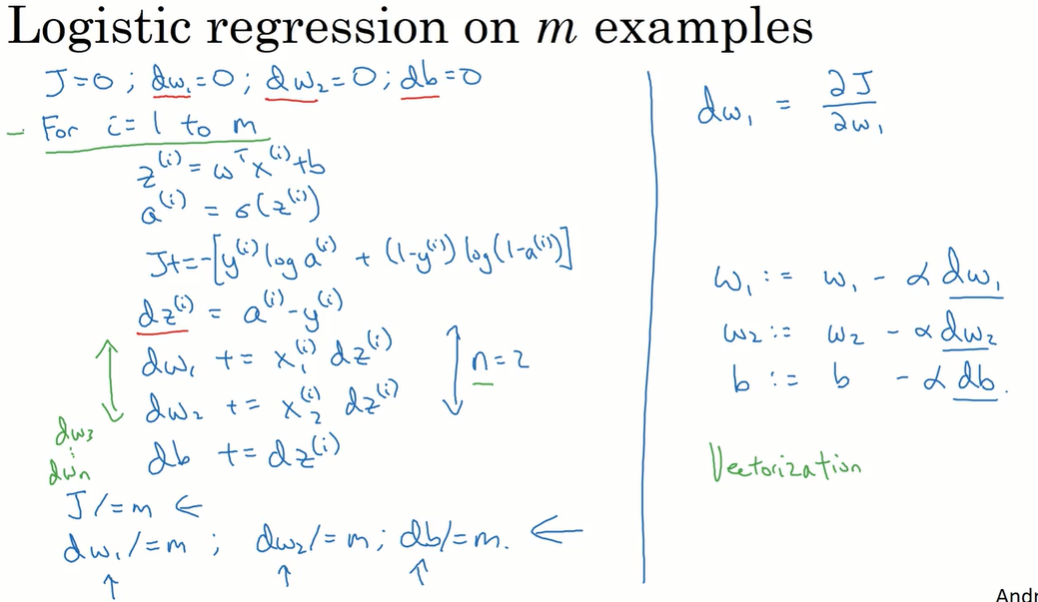

2.10 梯度下降的例子

dw₁、 dw₂、db 作为累加器。数据集循环后，J、 dw₁、 dw₂、db 除以样本个数。

一次梯度下降有两层循环，外层循环遍历所有数据样本（m个），内层循环遍历所有特征 w（n个）。

在深度学习中，数据量很大，为了不用显式的for循环，使用向量化。

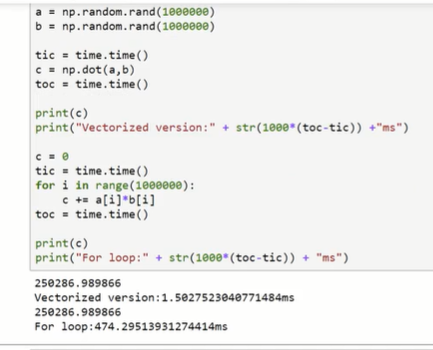

2.11 向量化(Vectorization)

向量化是很有必要的。在上图1000000维向量相乘运算中，使用向量化比使用for循环节省300倍的时间。

2.12 更多的向量化例子

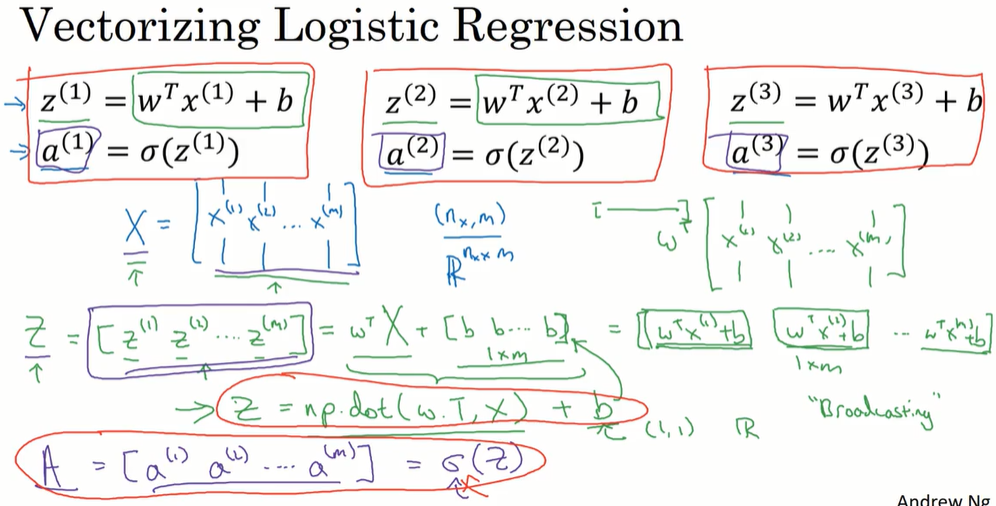

2.13 向量化逻辑回归

向量化逻辑回归的正向传播：

Z = np.dot(w.T, X) + b

w.shape =(n_x, 1)，每个特征对应一个w，列向量

X.shape = (n_x, m)

z.shape = (1, m)

b本来是一个实数，python的broadcasting机制在相加时，把b扩展为 （1， m) 维的行向量。

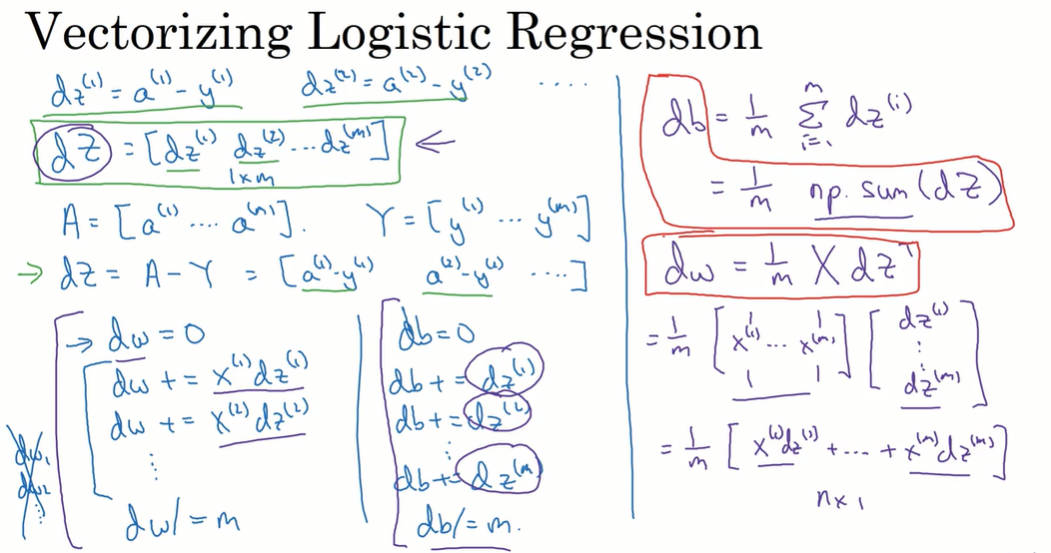

2.14 向量化逻辑回归的梯度计算

向量化逻辑回归的反向传播：

dZ = A - Y

db = np.sum(dZ) / m

dw = np.dot(X, dZ.T) / m

X.shape = (n_x, m)

dZ.shape = (1, m)

dw.shape = (n_x, 1)

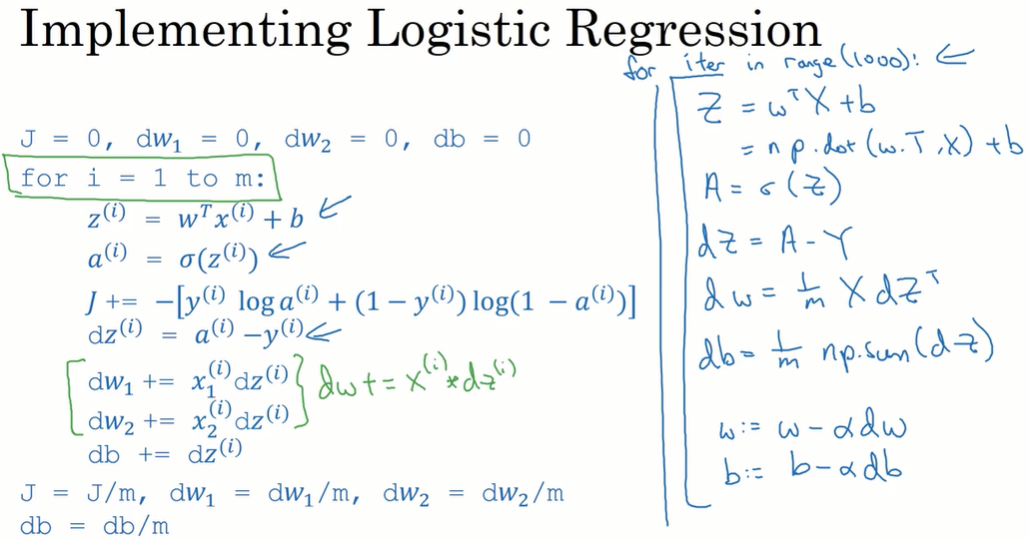

一次梯度下降：

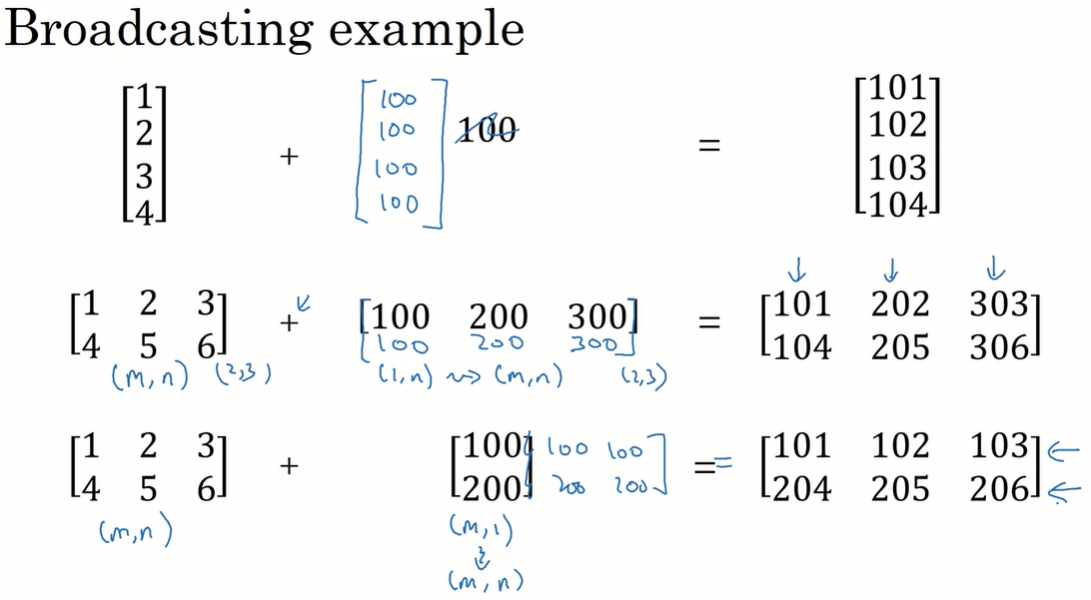

2.15 Python中的广播机制（Broadcasting in Python）

2.16 关于 Python与numpy向量的使用

a = np.random.randn(5)

a.shape = (5, )

这是numpy的特殊格式”rank 1 array”，a.T 操作仍然得到这种格式的数组。

在神经网络编程中，避免使用这种秩为1的数组。

用 a = np.random.randn(5, 1) 作为替代。此时就可以用 np.dot(a, a.T) 得到一个矩阵了。

也可以用 assert 或 reshape 修改为矩阵格式。

2.17 Jupyter/iPython Notebooks快速入门

略

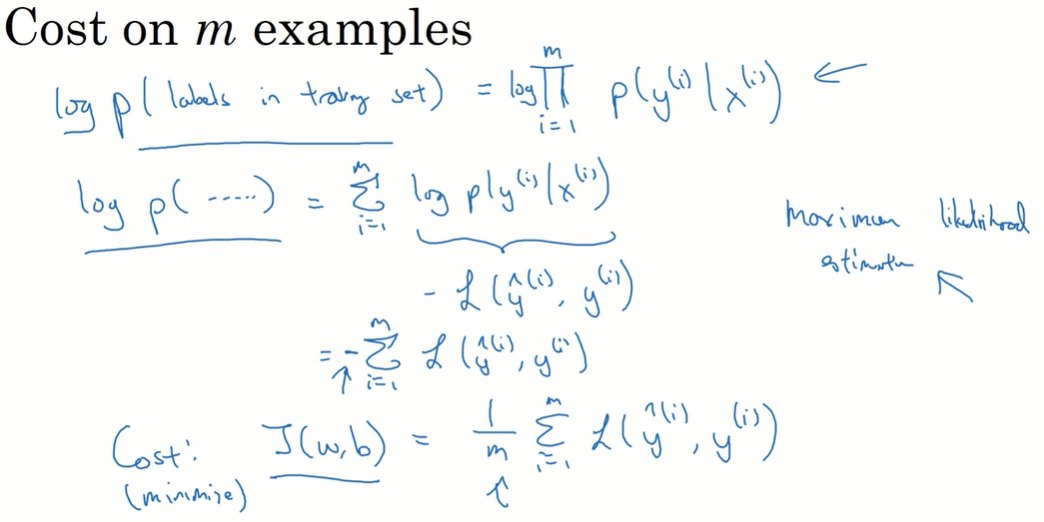

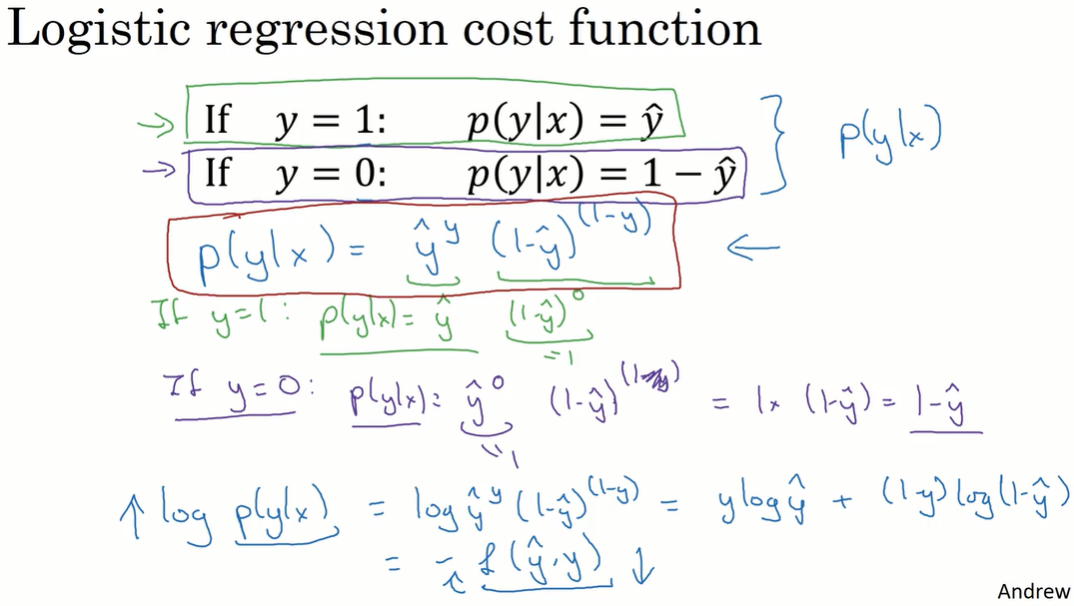

2.18* 逻辑回归损失函数详解

在整个数据集上的情况：假设样本是独立同分布，可以累乘，做最大似然估计使这个式子取最大值。

第三周：浅层神经网络（Shallow Neural Networks）

3.1 神经网络概述

正向传播，计算损失函数 $L$ ；反向传播，计算梯度下降需要的 $dW$、$db$ 。

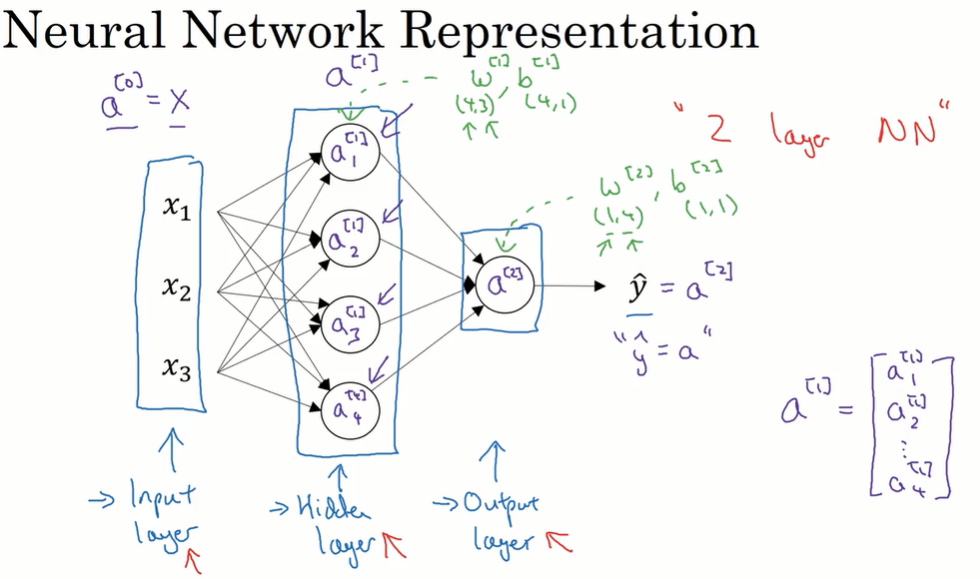

3.2 神经网络的表示

$ a^{[i]}$ 表示第 $i$ 层的激活值，$a^{[0]}=X$

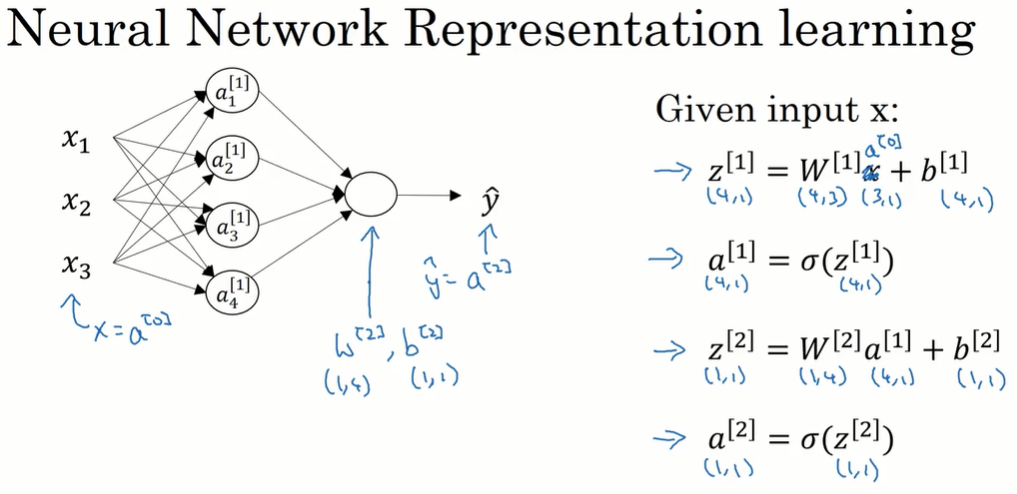

3.3 计算一个神经网络的输出

向量化的前向传播

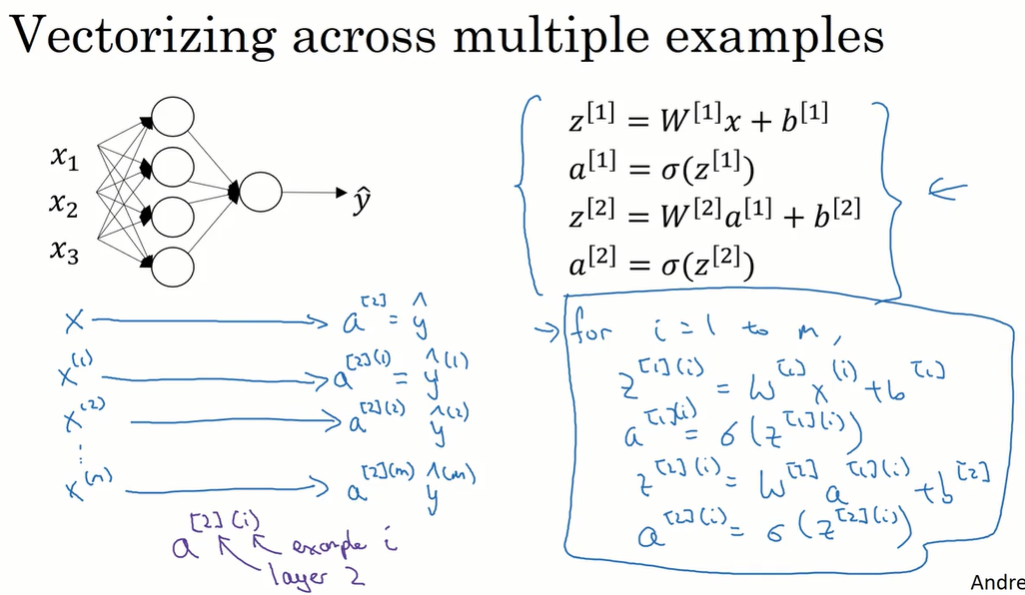

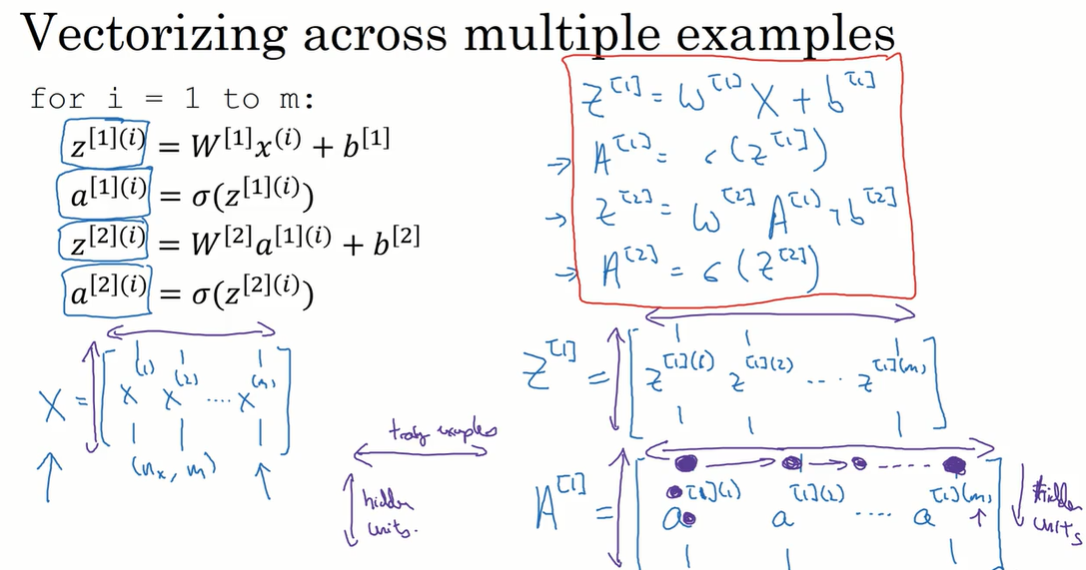

3.4 多样本向量化

$X,Z,A$ 都是按列组合起来的矩阵。

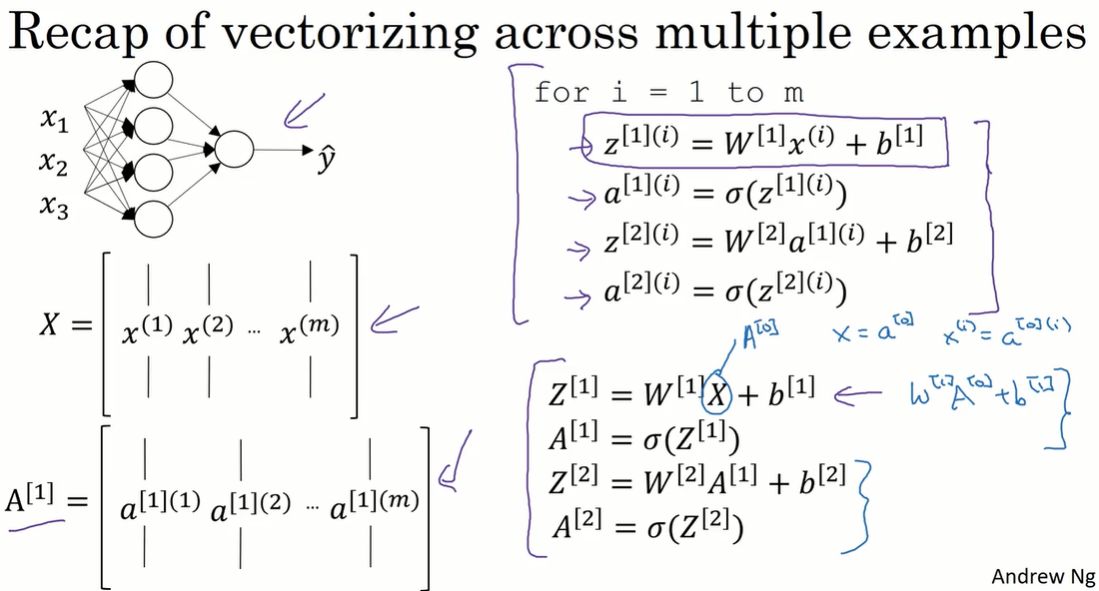

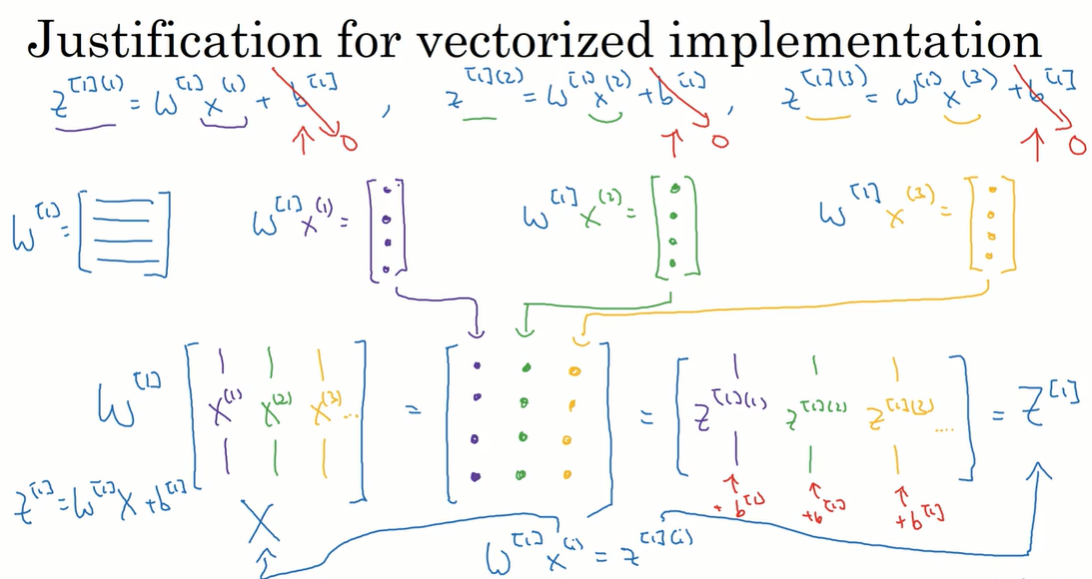

3.5 向量化实现的解释

$Z^{[1]}$ 的每一列都是一个训练样本 $X_i$ 经过 $W^{[1]}$ 计算而来的。

当处理多个训练样本时，$X$ 是列向量拼起来的形式，则 $Z$ 也是 $X$ 的每一列的计算结果。

把 $b$ 加上也一样，可能用到广播机制。

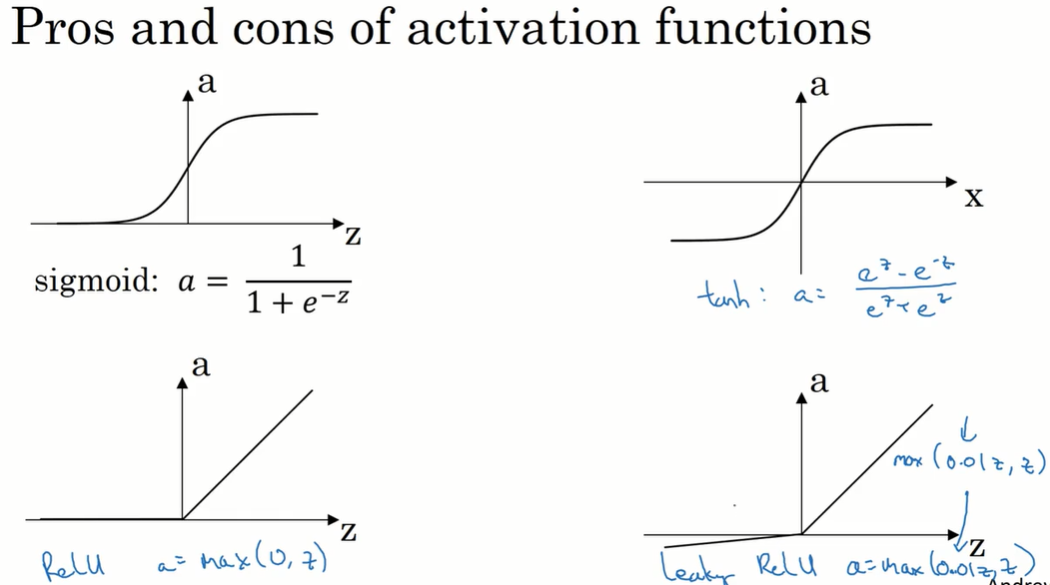

3.6 激活函数（Activation functions）

不同层的激活函数可以不一样。在隐藏层中，tanh函数效果比sigmoid好；但在输出层，二分类任务用sigmoid比较好，因为输出是0~1.

tanh和sigmoid函数的问题是：当x很大或很小，函数的梯度约为0，会拖慢梯度下降。因此在隐藏层用ReLU函数更好。

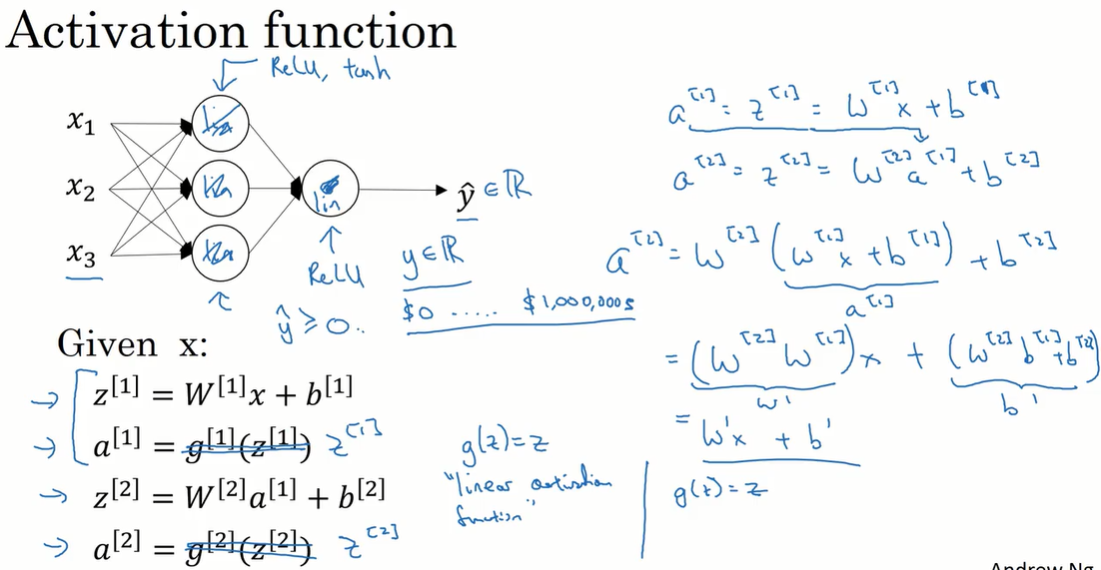

3.7 为什么需要非线性激活函数？

如果不用非线性激活函数，神经网络的输出就是 $X$ 的线性组合。

3.8 激活函数的导数

Sigmoid：

$$a = g(z) = \frac{1}{1+e^{-z}}$$

$$g’(z)=\frac{d}{dz}g(z) = g(z)(1-g(z))=a(1-a)$$

tanh：

$$g(z)=\frac{e^z-e^{-z}}{e^z+e^{-z}}$$

$$g’(z)=\frac{d}{dz}g(z) = 1-(g(z))^2$$

ReLU：在0处可以指定导数的值

$$g(z)=max(0, z)$$

$$ g’(z)= \begin{cases} 0,&\text{if } z<0 \ 1,&\text{if } z≥0 \end{cases} $$

Leaky ReLU：

$$g(z)=max(0.01z, z)$$

$$ g’(z)= \begin{cases} 0.01,&\text{if } z<0 \ 1,&\text{if } z≥0 \end{cases} $$

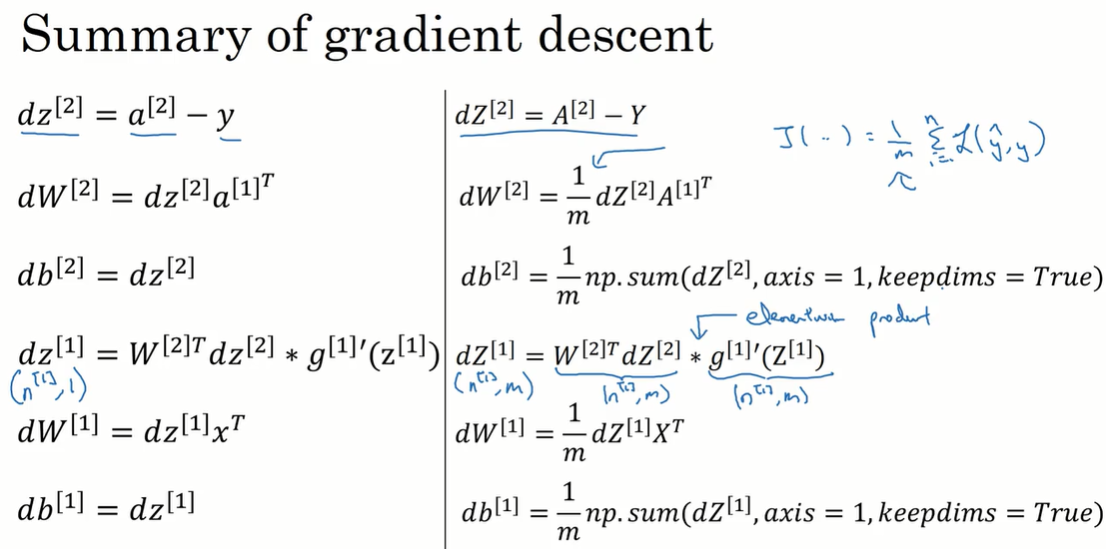

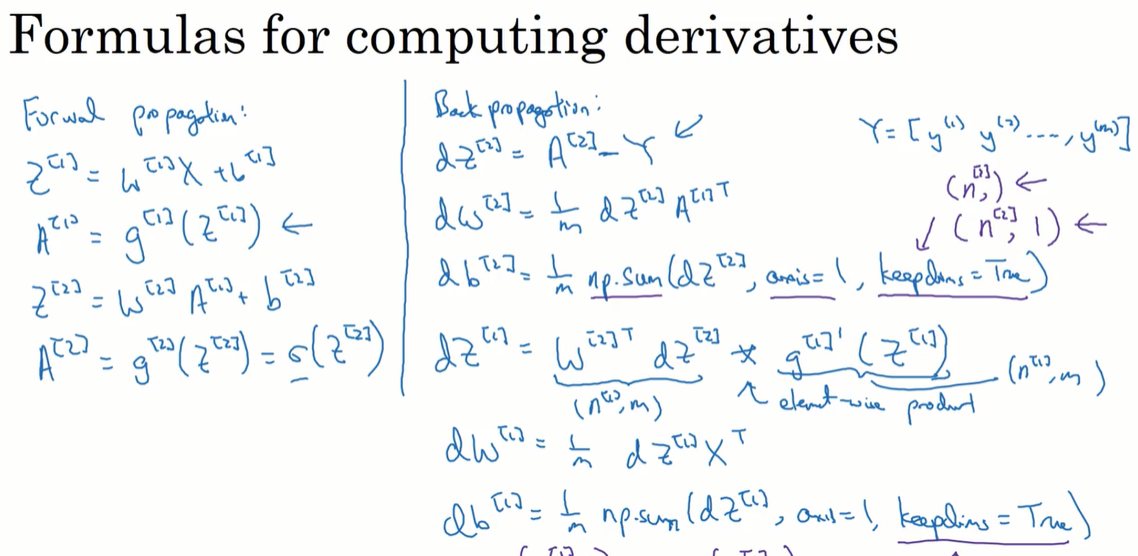

3.9 神经网络的梯度下降

前向传播过程：

$Z^{[1]} = W^{[1]}X + b^{[1]}$

$A^{[1]} = g^{[1]}(Z^{[1]})$

$Z^{[2]} = W^{[2]}A^{[1]} + b^{[2]}$

$A^{[2]} = g^{[2]}(Z^{[2]})$

反向传播过程：

$dZ^{[2]}=A^{[2]}-Y$

$dW^{[2]}=\frac{1}{m} dZ^{[2]} (A^{[1]} )^T$

$db^{[2]} = \frac{1}{m}np.sum(dZ^{[2]}, axis=1, keepdims=ture)$

$dZ^{[1]} =( W^{[2]})^T dZ^{[2]} * g^{‘[1]}(Z^{[1]})$

$dW^{[1]}=\frac{1}{m} dZ^{[1]} X^T$

$db^{[1]} = \frac{1}{m}np.sum(dZ^{[1]}, axis=1, keepdims=ture)$

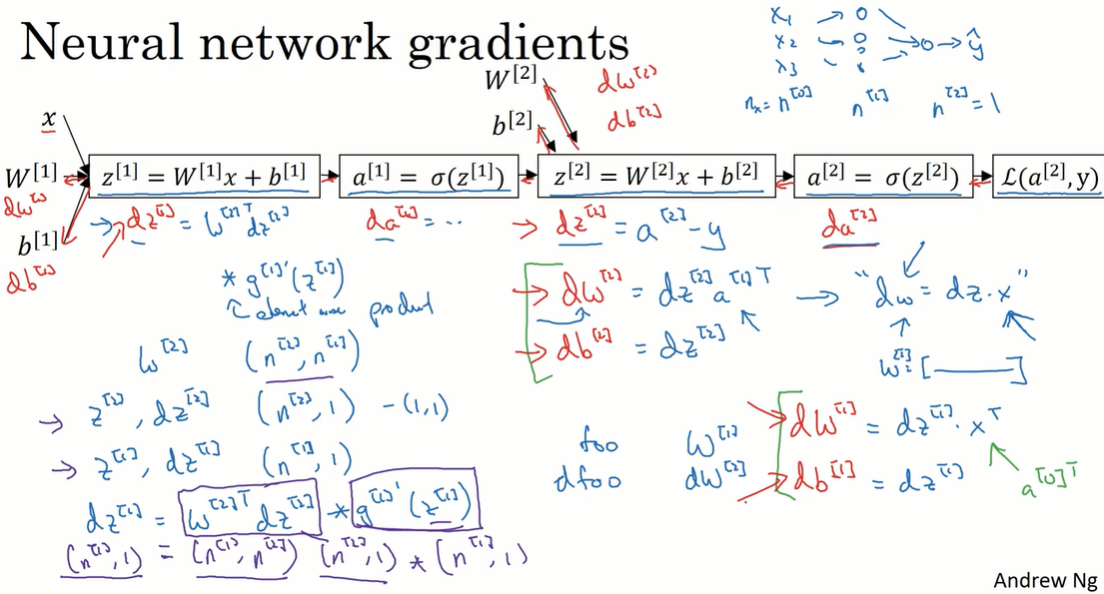

3.10（选修）直观理解反向传播（Backpropagation intuition）

想一想矩阵的维度。

3.11 随机初始化（Random Initialization）

不能用全0初始化神经网络，这会导致神经元的对称性和反向传播失效。

随机初始化：用很小的随机数初始化 $W$ ，用0初始化 $b$ .

如果 $W$ 的值太大，$z$ 会落在tanh函数和sigmoid函数平缓的部分，梯度下降会很慢。如果完全没有用到这两个函数就没有影响。

训练浅层神经网络，0.01是可用的；当训练深层神经网络，要使用其他的常数，在之后讲。

第四周：深层神经网络

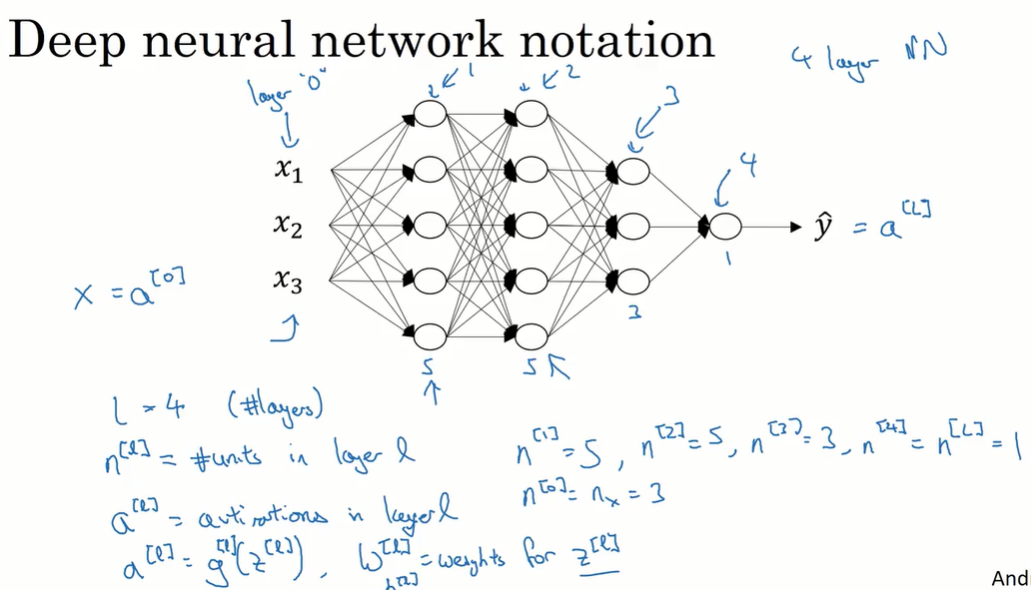

4.1 深层神经网络

$L$：层数，从0开始计数。

$n^{[l]}$：$l$ 层的神经元个数。

图中 $L=4$ ，$n^{[L]}=1$，$n^{[1]} = n^{[2]} =5$ 。

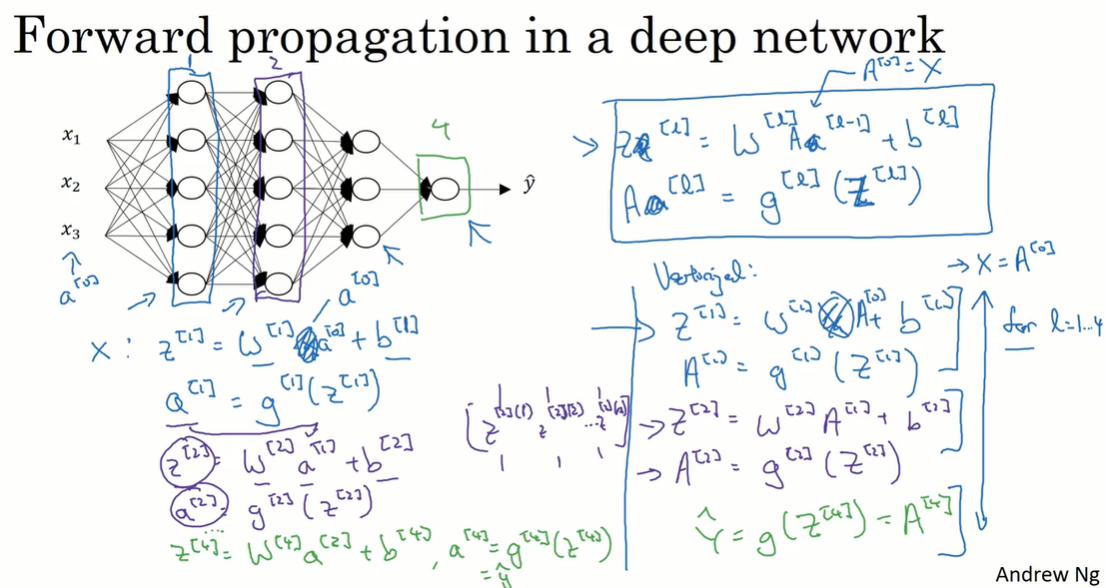

4.2 前向传播

基本过程：

• $z^{[l]} = w^{[l]} a^{[l-1]} +b^{[l]}$
• $a^{[l]} = g(z^{[l]})$

向量化见图右下方。

在前向传播的实现过程中，需要使用显示的for循环，来遍历从输入层到输出层。

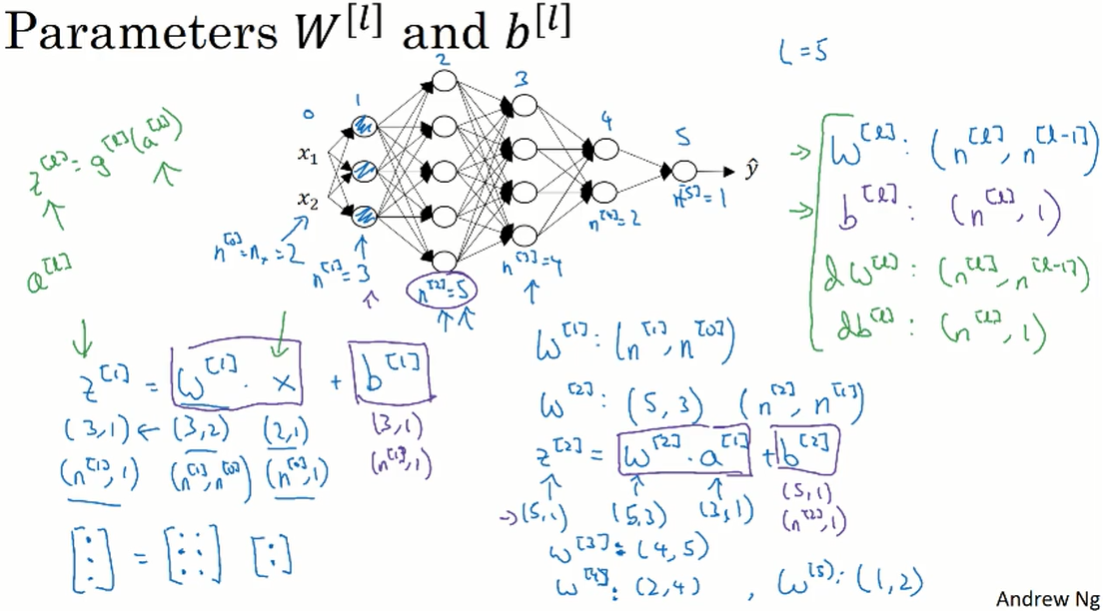

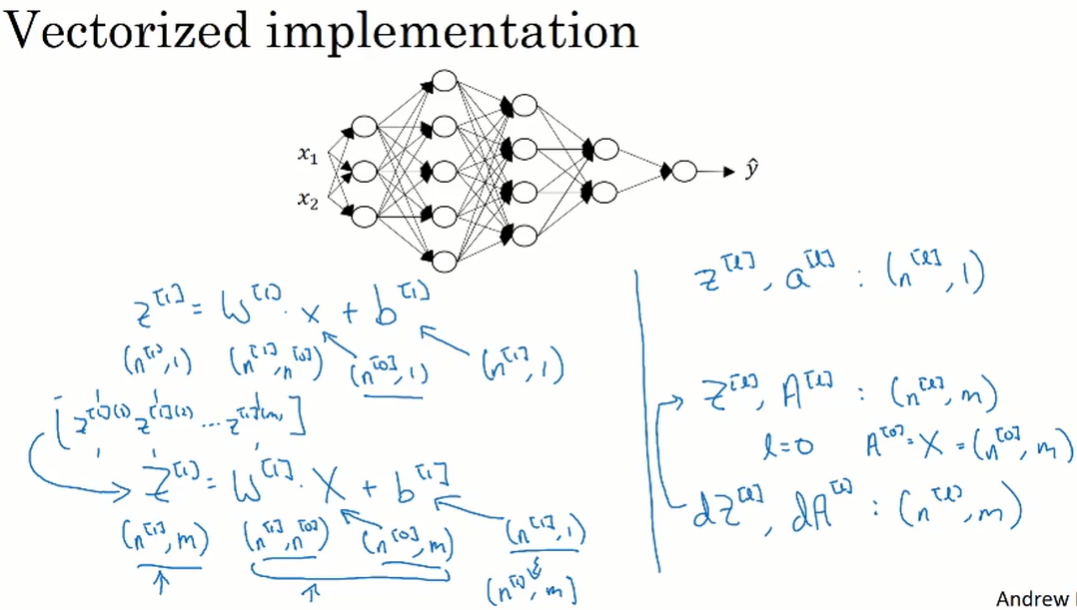

4.3 检查矩阵的维数

同样本排列成一列（如 $(x_1,x_2)^T$、$(z_1,z_2)^T$），不同的样本m纵向组合起来（如 $(A[0],A[1])$、$(Z[1],Z[2])$）。

在向量化的场合，python的broadcasting机制把 $b[1]$ 维度 $(n^{[1]},1)$ 扩展成 $(n^{[1]},m)$。

4.4 为什么使用深层表示？

神经网络可以不用很大，但深层有好处。

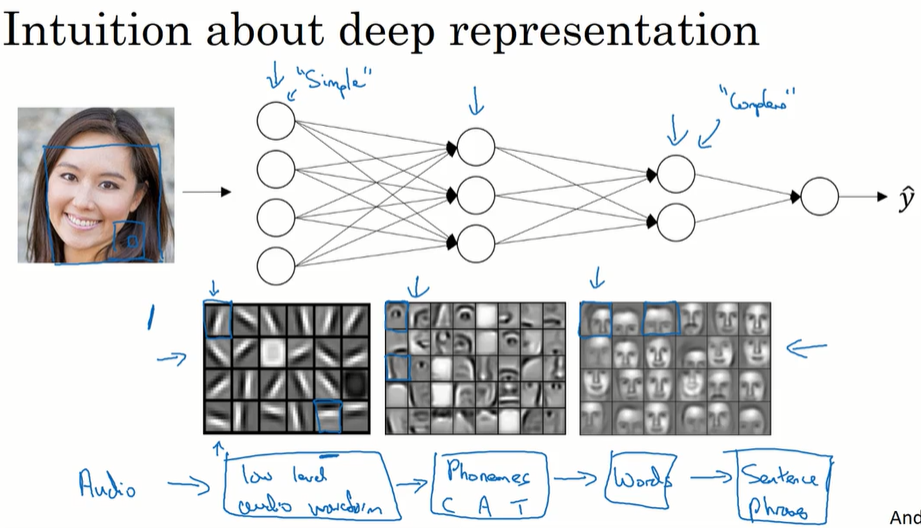

在直觉层面理解，深层神经网络能组合从简单到复杂的信息。

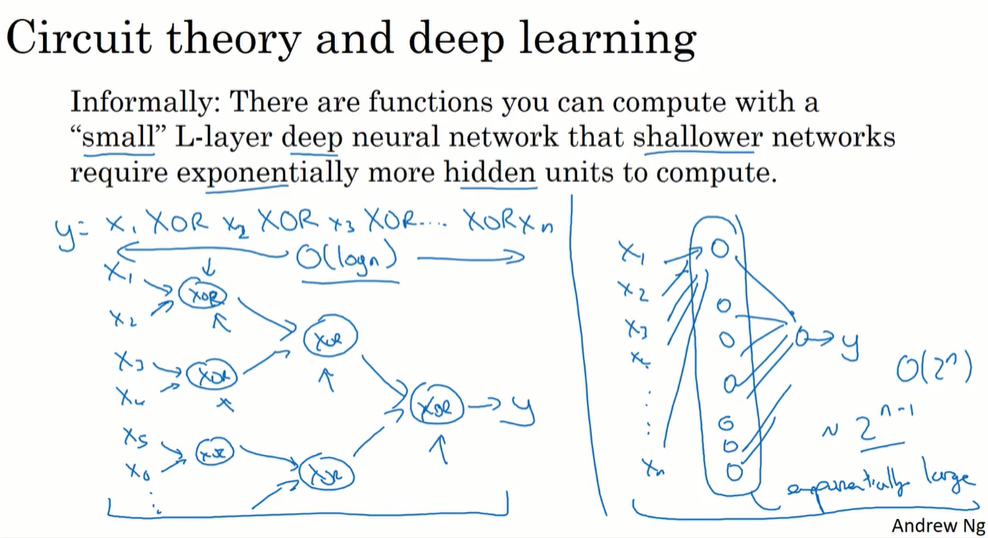

另一种直觉理解，从电路角度，用小规模但深层的电路结构，可以进行复杂的计算；但用浅层的电路模型，要用指数级增长的运算单元才能实现相同的功能。

4.5 搭建深层神经网络块

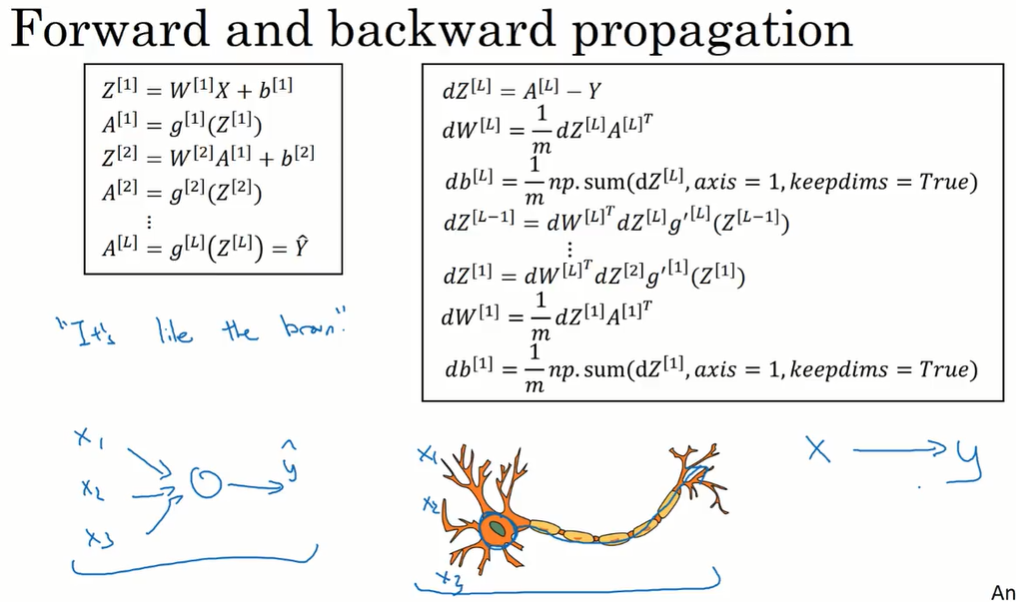

4.6 前向和反向传播

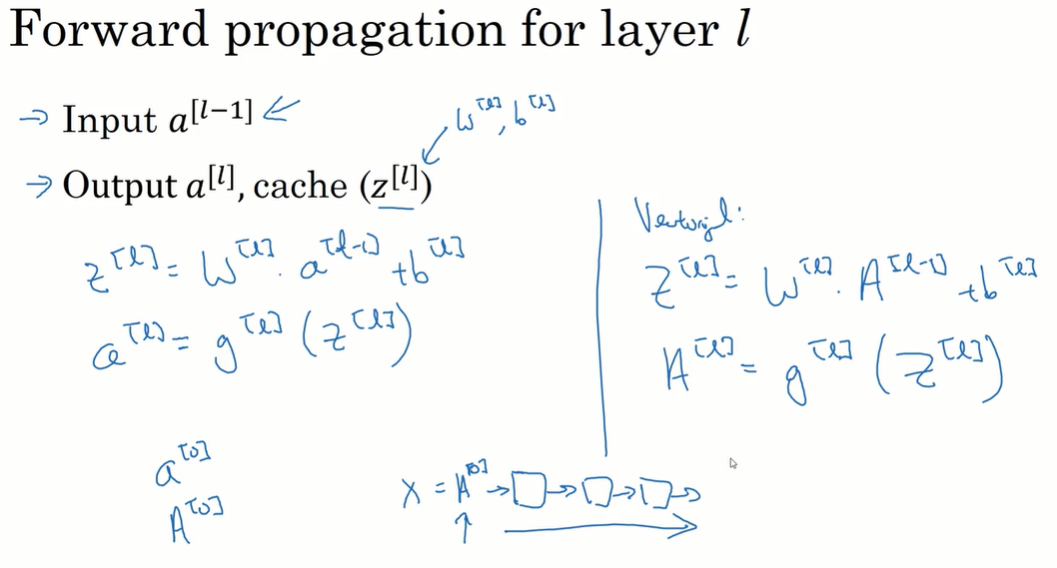

前向传播的实现：

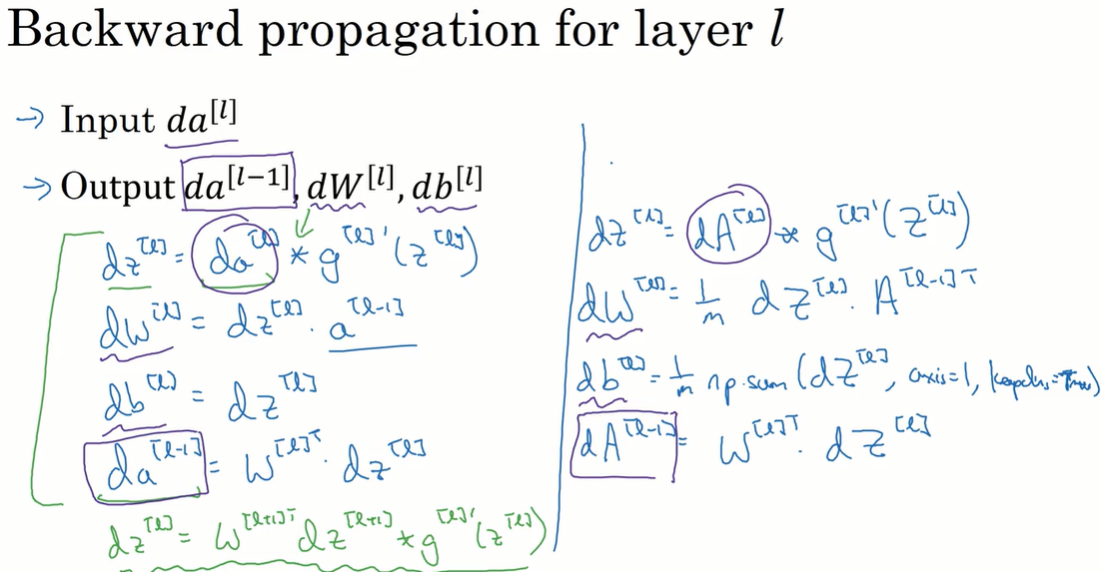

反向传播的实现：

4.7 参数VS超参数（Parameters vs Hyperparameters）

Parameters: W, b

Hyperparameters:

• learning rate(α), #iterations, #hidden layers(L), #hidden units(n), choice of activation function.
• momentum, mini-batch size, regularization parameters, …

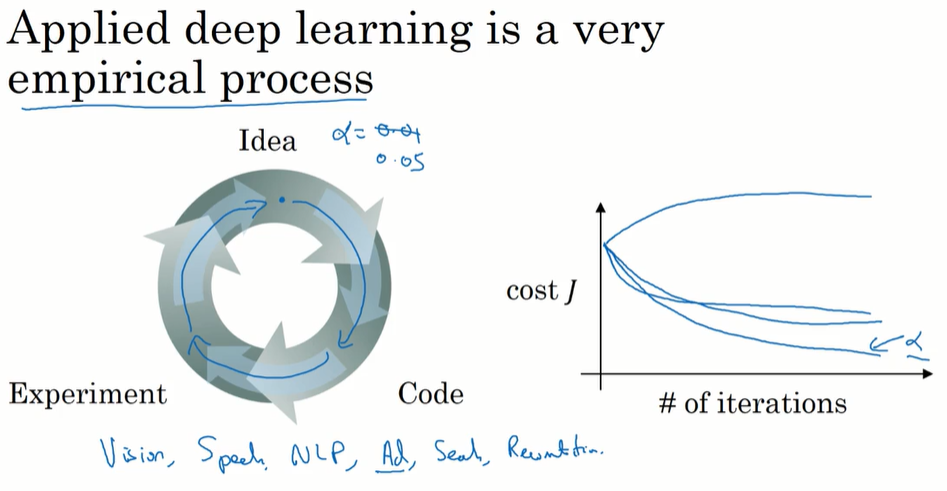

尝试不同的超参数值，找到合适的值。

4.8 深度学习和人类大脑的关联性

目前对人脑的认识没有达到建立数学模型的程度。

第二课 改善深层神经网络：超参数调试、正则化以及优化(Improving Deep Neural Networks : Hyperparameter tuning, Regularization and Optimization)

第一周：深度学习的实用层面

深度学习的应用方法。数据集的划分；偏差/方差；通过正则化来防止过拟合（包括L1L2，dropout，其他方法如数据增强和提前停止）；输入归一化；通过合理的权重初始化来避免梯度消失和梯度爆炸；进行梯度检验确保梯度下降算法正确运行。最后一节讲了以上方法的实践经验。

1.1 训练/验证/测试集（Train / Dev / Test sets）

在训练集进行训练，根据在验证集上的得分选择最好的模型，在测试集上进行评估。

在数据集很大的情况下，可以把验证集、测试集划分得少一点。在百万条数据的情况下，甚至可以划分99.5%/0.25%/0.25%。

• 注意1：保证验证集和测试集的数据来自同一分布。

  如：训练集是网站上比较精美、清晰的图片；验证集、训练集是用户随手拍的图片。

• 注意2：不做测试集也可以。如果不需要对最终的神经网络做无偏评估，也可以不设置测试集。

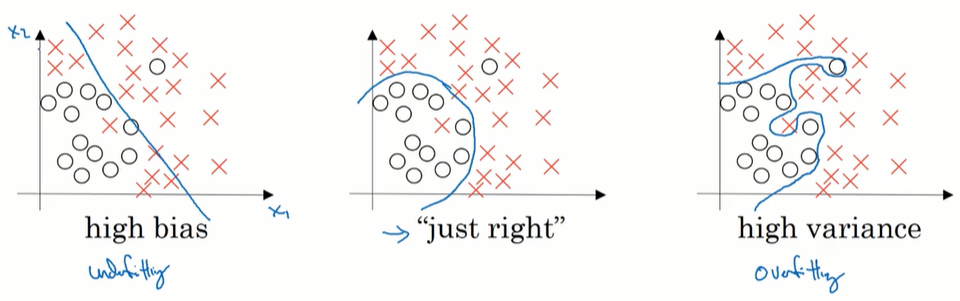

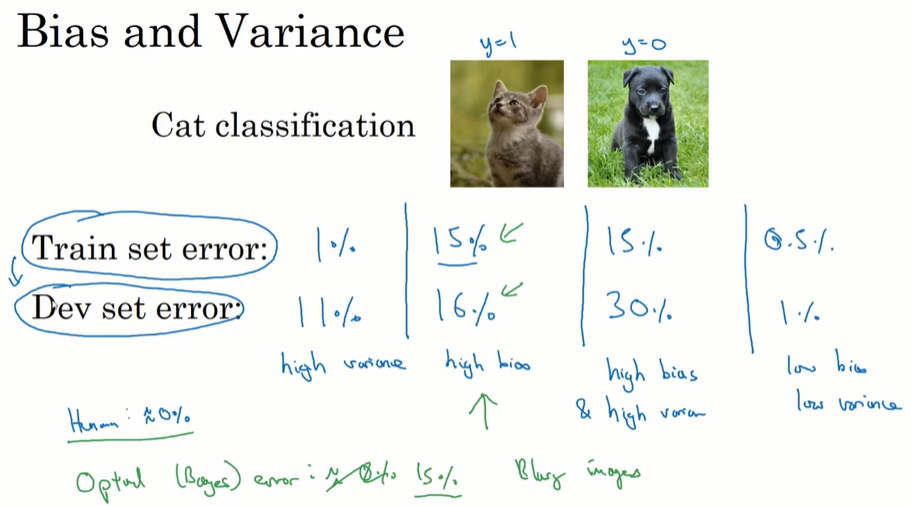

1.2 偏差/方差（Bias /Variance）

前提：基本error很低；验证集和测试集来自同一分布。

训练集的error要跟基本error比，基本error通常是人工识别的error。

1.3 先后顺序

按步骤确认：

1. high bias？ 增大网络规模、训练更长时间、（修改网络结构）

2. high variance？ 获得更多数据、正则化、（修改网络结构）

3. 完成，获得 low bias & variance 的模型。

在现在深度学习、大数据的环境中，可以做到在减小bias或variance的过程中，不对另一方产生过多不良影响。我们不用太过关注如何 tradeoff。

1.4 正则化（Regularization）

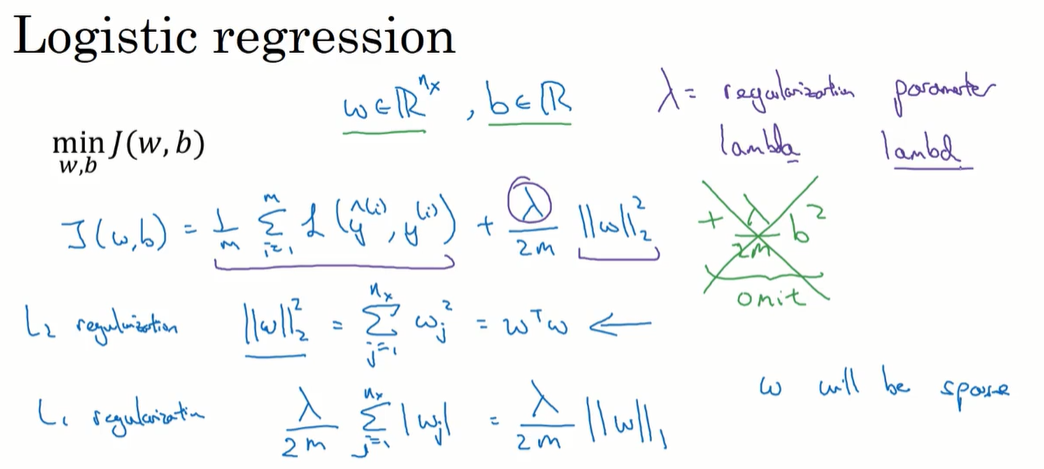

逻辑回归的正则化：

如果用的是L1正则化，W最终会是稀疏的，也就是W向量中有很多0。

现在更倾向于L2正则化。

$\lambda$ 也是一个需要调整的超参数。为了防止与python的关键字重复，在代码中一般写作lambd。

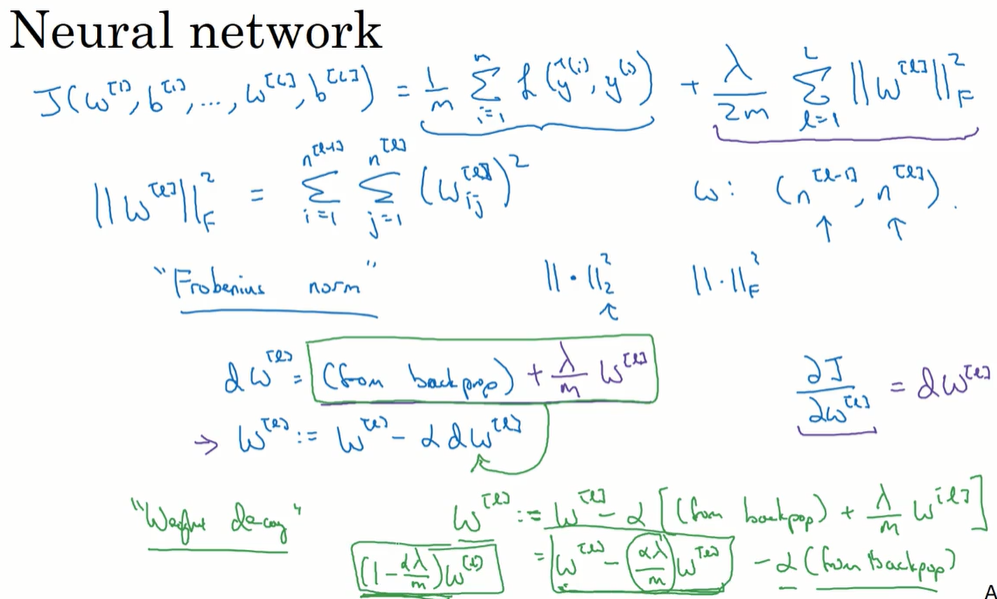

神经网络的正则化：

由于历史原因，不叫矩阵的L2正则化，而是叫 frobenius norm。

在反向传播过程中，正则化项求导后加在 $dW$ 的后面，让梯度下降的幅度大一些。也被称为 weight decay 。

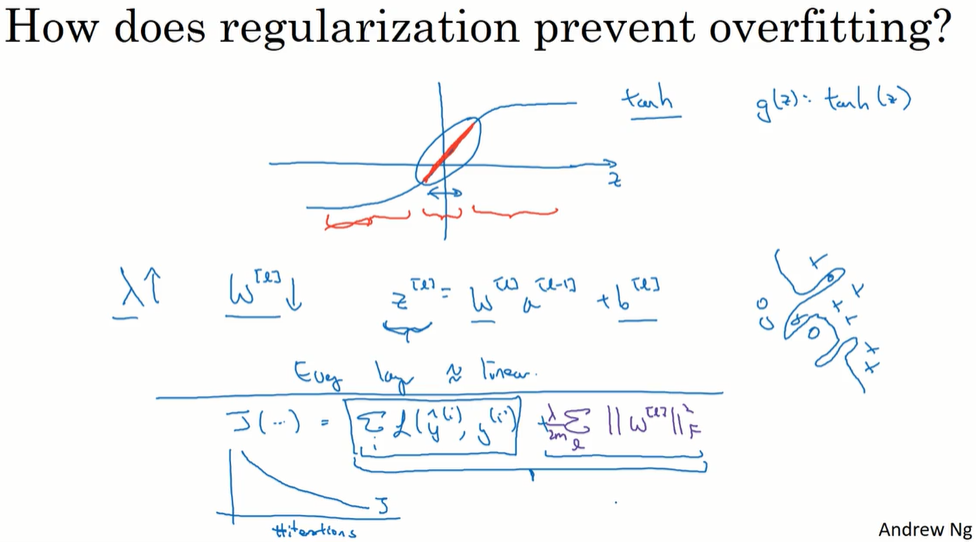

1.5 为什么正则化有利于预防过拟合呢？

从直观上理解，正则化项降低了 $W$ 的值，也就是降低了一些神经元的作用，简化了模型，让模型从过拟合向欠拟合发展。

第二种直观理解方法：$W$ 值变小，$z$ 集中在激活函数的线性部分，则模型的每一层都相当于线性变换，模型不适用于复杂的决策，降低了过拟合程度。

如果实施了带正则化项的损失函数，当使用梯度下降法时，为了调试梯度下降，要使用这个新定义的损失函数，否则损失函数可能不会再所有的调幅范围内都单调递减。

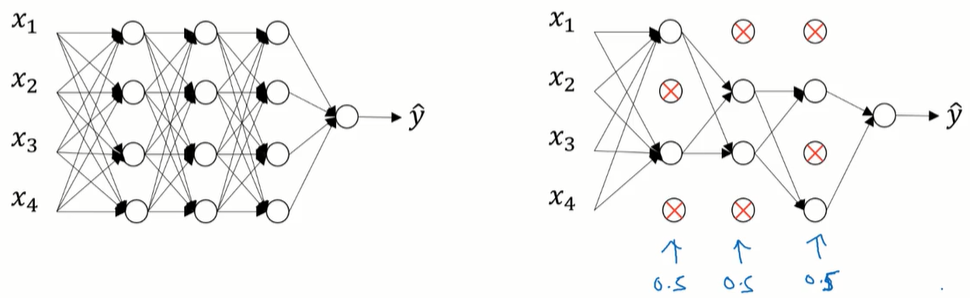

1.6 dropout 正则化

对每个训练样本，遍历神经网络的每一层，并设置消除神经网络中节点的概率，消除一些节点，得到一个更小规模的神经网络，训练这个精简后的网络。

一种实现方法：inverted dropout（反向随机失活）

用不等式给d赋值为true或false，跟a相乘让a的一部分值失效。

有一个 a/=deep_prob 操作， 修正或弥补丢掉的一部分数据，让a的期望值不变。

在测试阶段，不使用dropout。

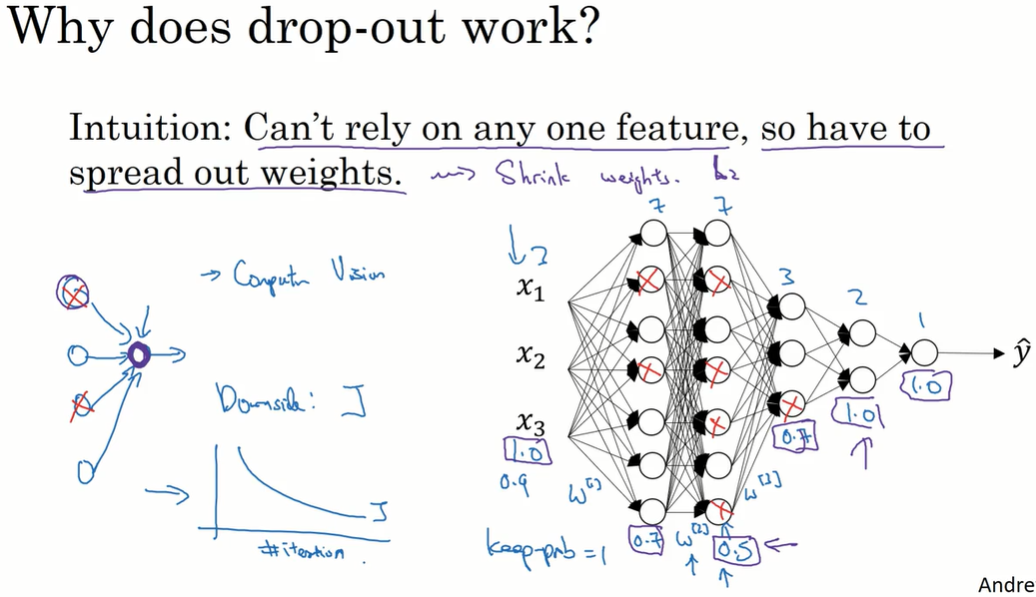

1.7 理解 dropout

直观上理解，dropout让神经元不依赖于某一个特征，而让权重更加分散。

如果更担心在某些层有过拟合，就把某些层的keep-prob设置得低一些。缺点是在验证集上调参工作量增大。

dropout本质上是一种正则化方法，用来防止过拟合。在计算机视觉问题中，输入的像素很多，以至于没有足够的数据，经常一直处于过拟合情况。因此dropout在CV应用的比较频繁。在其他领域，如果没有过拟合问题就不必使用。

dropout一大缺点就是代价函数 $J$ 不再被明确定义。每次迭代都随机保留神经元，很难对每次的反向传播梯度下降进行复查。也就失去了绘制递减的代价函数图像的工具。通常先关闭dropout，运行代码确保代价函数单调递减，再开启dropout。

1.8 其他正则化方法

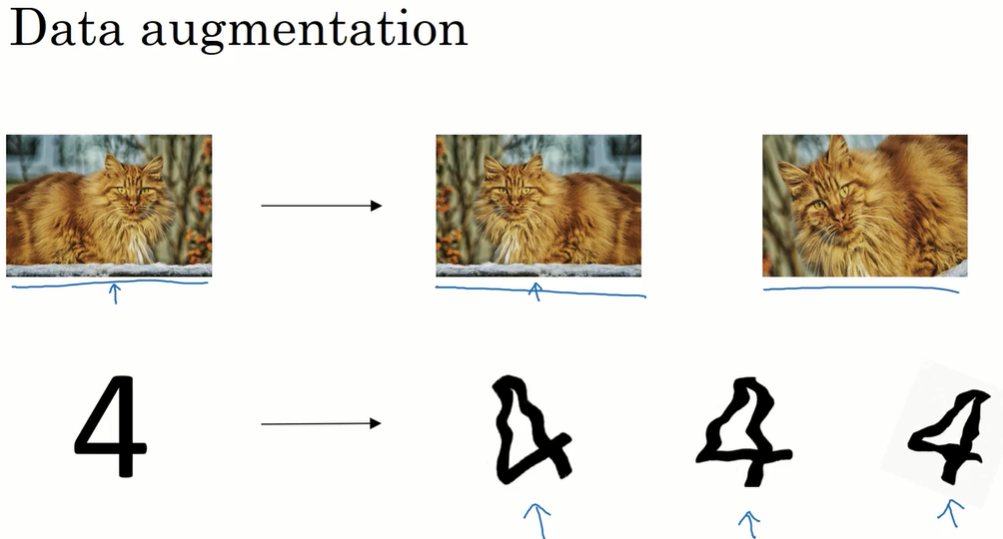

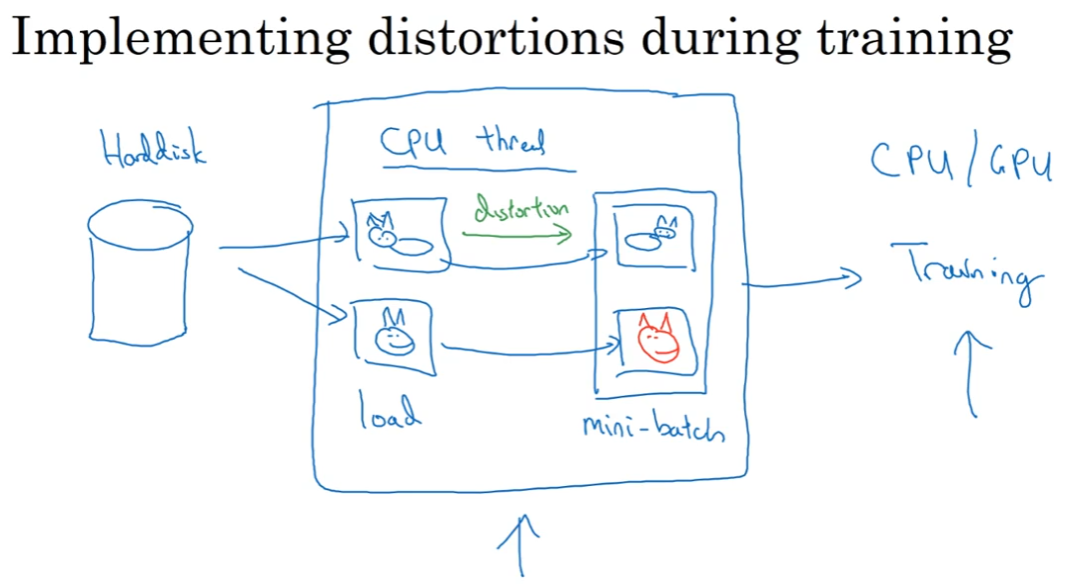

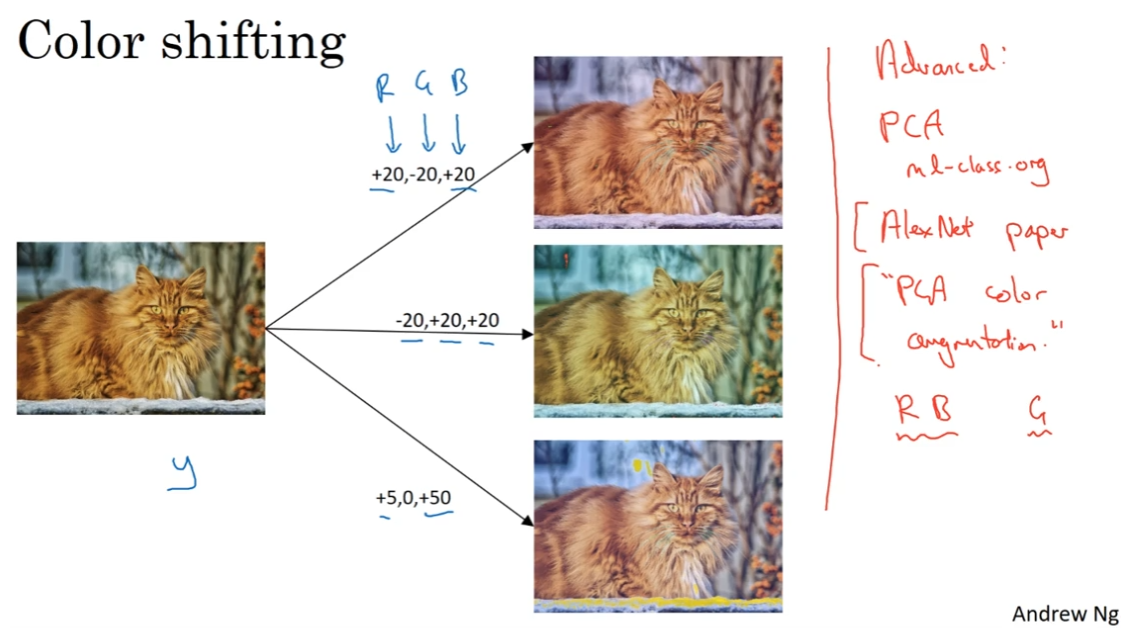

data augment

early stopping

建立模型的两个过程：其一是让 $J(w, b)$ 取到最小值，手段包括梯度下降等；其二是防止过拟合，又称为orthogonalization，手段包括正则化等。early stopping 的缺点是破坏了这两个过程相互的独立性。提前结束训练过程，也就是打断了第一个过程。

如果使用L2正则化，就避免了这个缺点，随之而来的是 $\lambda$ 的调参工作量，而不是只进行一次梯度下降就可以找到early stopping的位置。

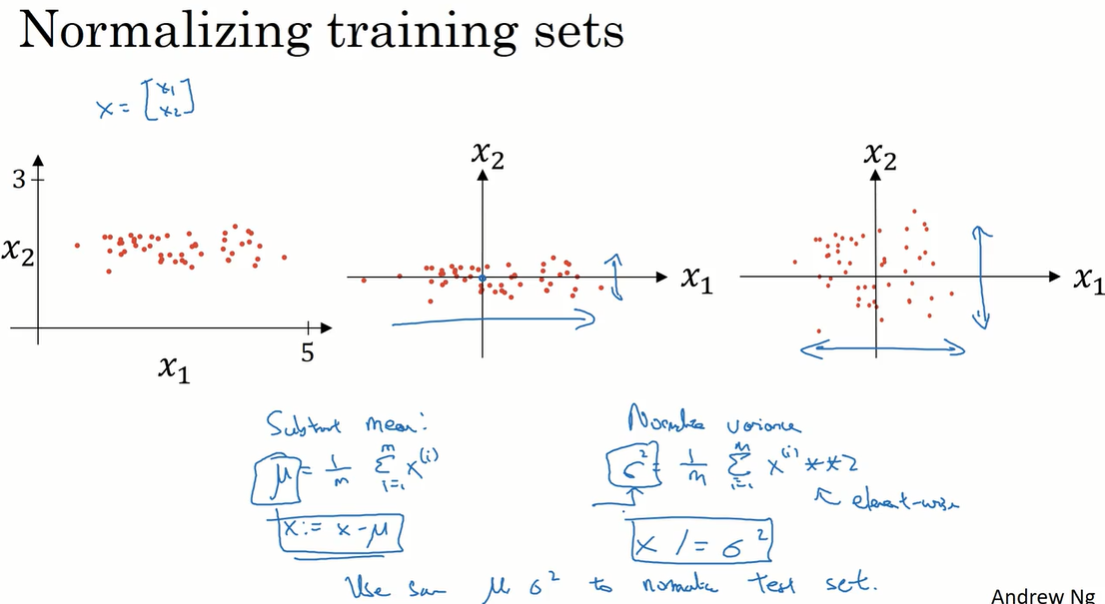

1.9 归一化输入（Normalizing inputs）

第一步：零均值化；第二步：方差归一化。

注意：在训练集和测试集上要用相同的 $\mu,\sigma$ 。

这样做的原因：让优化变快。

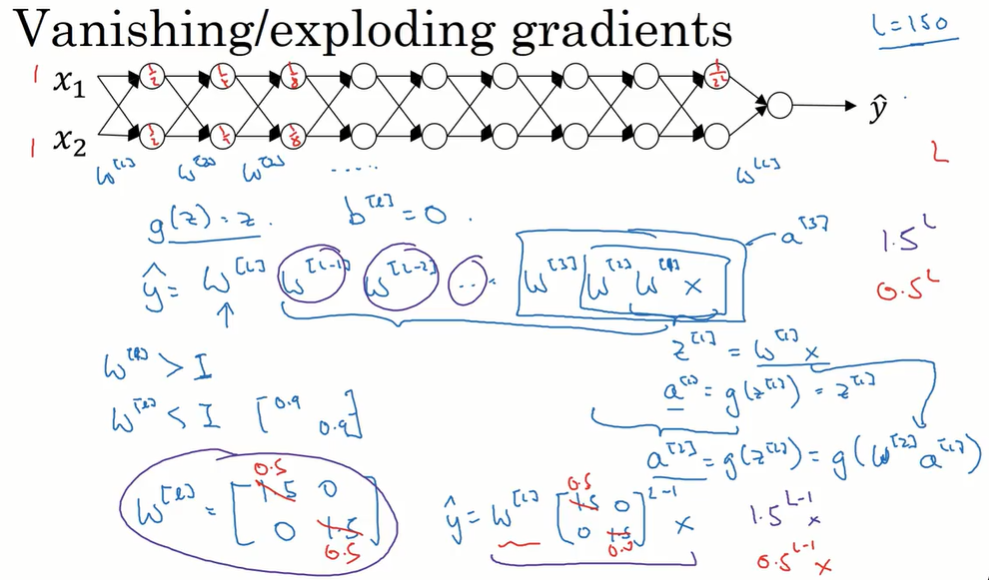

1.10 梯度消失/梯度爆炸（Vanishing / Exploding gradients）

activations以指数级增长或下降，给梯度下降造成困难。

以图中简化 $b$ 、$w$ 全部是对角矩阵的神经网络为例：$w$ 比单位矩阵大一点，激活值以指数级增长；w 比单位矩阵小一点，激活值以指数级减小。

1.11 神经网络的权重初始化

通过给 $W$ 设置合理的初始值（不能比1大/小太多），避免梯度消失和梯度爆炸。

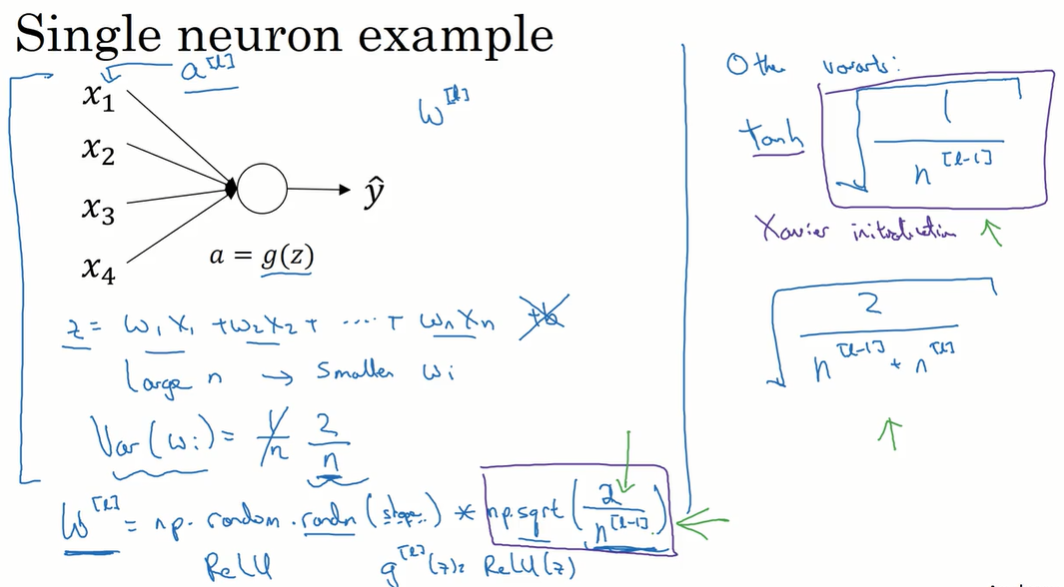

以图中去掉 $b$ 的单个神经元为例，最合理的方式是设置 $w$ 接近 $\frac{1}{n}$ 。

因此进行这样的初始化：$W^{[l]} = np.random.randn(shape)*np.sqrt(\frac{2}{n^{[l-1]]}})$

当用ReLU函数，是 $\sqrt{\frac{2}{n^{[l-1]]}}}$ ；当用tanh函数，是 $\sqrt{\frac{1}{n^{[l-1]]}}}$；也有人用 $\sqrt{\frac{2}{n^{[l-1]]}+n^{[l]}}}$ 。

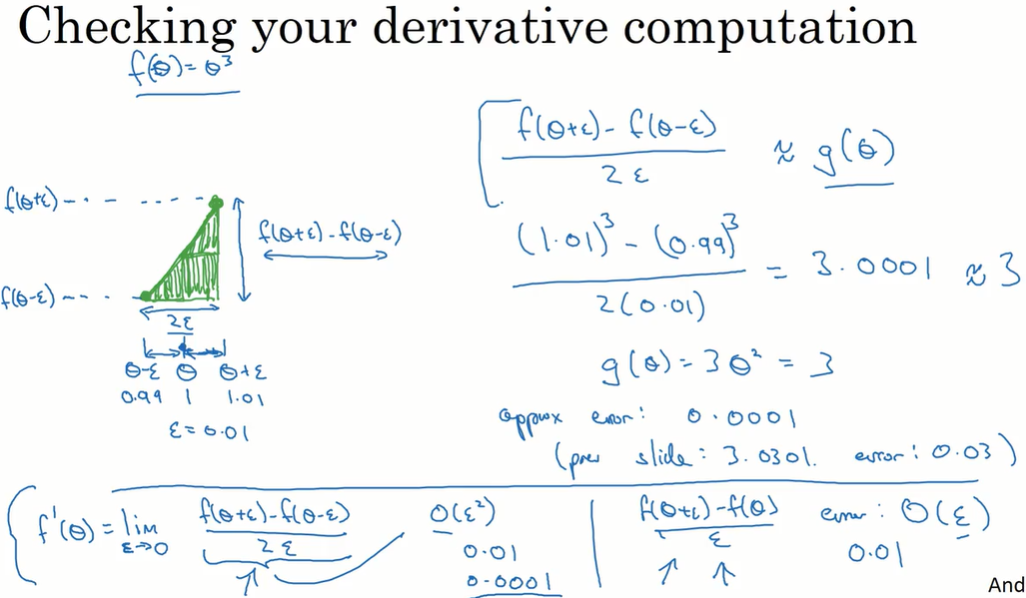

1.12 梯度的数值近似

在实施反向传播时，进行gradient checking，可以确保反向传播正在正确进行。

用 $\frac{f(\theta+\epsilon)-f(\theta-\epsilon)}{2\epsilon}\approx g(\theta)$ 近似计算 $\theta$ 的梯度 $g(\theta)$。

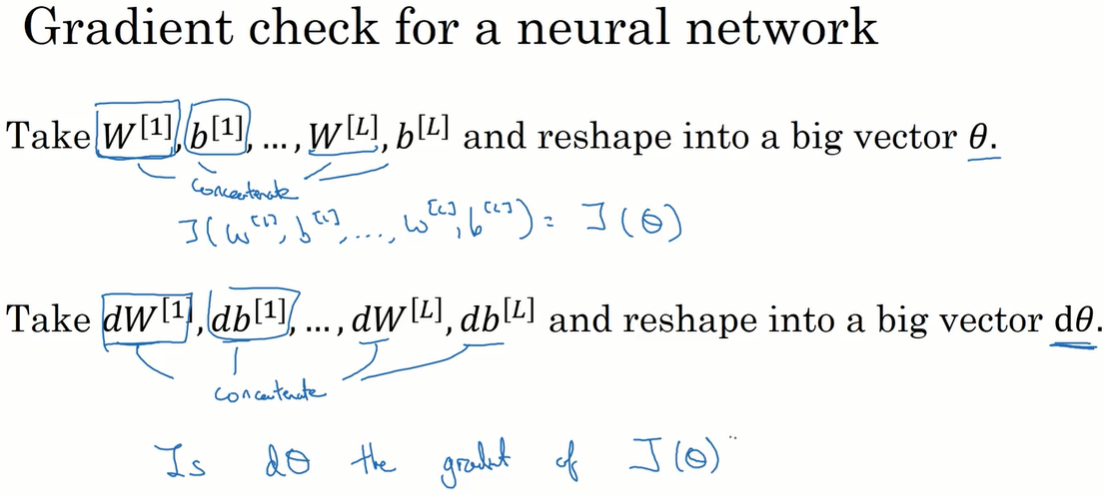

1.13 梯度检验（Gradient checking）

把所有层的$w,b$ 组合成矩阵 $\theta$，所有层的$dW,db$ 组合成矩阵 $d\theta$ 。我们需要验证：$d\theta$ 是 $\theta$ 的梯度。

计算近似梯度：

$$ d\theta_{approx}[i] =\frac{J(\theta_1, \theta_2,…,\theta_i+\epsilon,…)-J(\theta_1, \theta_2,…,\theta_i-\epsilon,…)}{2\epsilon} \approx d\theta[i] = \frac{\partial J}{\partial \theta_i}$$

$$check: \frac{||d\theta_{approx}-d\theta||_2}{||d\theta_{approx}||_2+||d\theta||_2} \approx 10^{-7}$$

如果 $\approx10^{-5}$，检查向量，确保没有一项误差过大，确保没有bug；如果 $\approx10^{-3}$，需要小心有bug。可以检查哪一项的导数计算结果和估计值偏差很大，并反推求导过程，检查bug。

1.14 应用梯度检验的注意事项

• 不要在训练过程中使用梯度检验，只用于调试。
• 如果梯度检验失败，检查哪一项的导数计算结果和估计值偏差很大，确定bug位置，比如在某一层的求导结果跟估计值差很大。
• 梯度检验的过程中，如果使用了正则化，要记住计算中应包括正则化项。
• 梯度检验不能与dropout一起使用。dropout让我们难以计算 $J$ 。可以先把 keep_prob 设置为1，验证梯度下降是正确的；再开启dropout.
• 几乎不会出现的情况：随机初始化 $w,b$ 接近0，梯度下降的实施是正确的，但在运行梯度下降时，$w,b$ 变大，可能只有在 $w,b$ 接近0时，梯度下降才是正确的，但 $w,b$ 变大时它变得越来越不准确。做法（基本不用）：在随机初始化过程中进行梯度检验，然后再训练网络，如果随机初始化值比较小，$w,b$ 会有一段时间远离0 ；反复训练网络之后再重新进行梯度检验。（开始做一下梯度检验，训练后再进行一次梯度检验，保证正确。）

第二周：优化算法 (Optimization algorithms)

让梯度下降加速的优化方法。包括mini-batch梯度下降、momentum/RMSprop/Adam算法（和需要了解的指数加权平均、偏差修正基础）、学习率衰减。最后一节讲了局部最优问题。

2.1 Mini-batch 梯度下降

batch梯度下降：在整个数据集上进行梯度下降。

mini-batch梯度下降：把整个数据集划分为若干个mini-batch，在每个mini-batch上进行一次梯度下降。

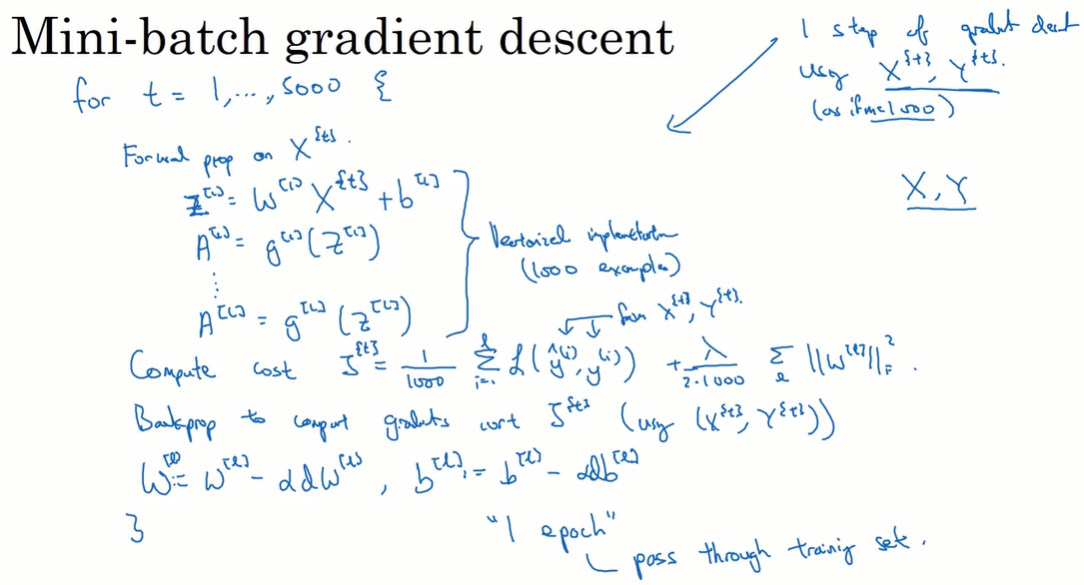

实现过程：

前向传播、求平均损失 –> 反向传播、梯度下降。在每个mini-batch中进行这样的操作。

完整的遍历一次训练集称为 1 epoch。mini-batch可以在 1 epoch 中完成多次梯度下降。

2.2 理解Mini-batch 梯度下降

mini-batch会让梯度下降有噪声，但最终也会收敛到比较小的水平。

mini-batch梯度下降的优势：

• mini-batch size = m，即 batch 梯度下降：步长大，噪声少。单次迭代耗时长。

• mini-batch size = 1，即 随机 梯度下降：步长小，噪声多，永远不收敛（在最小值附近波动。失去向量化方法带来的计算加速。

• mini-batch梯度下降：既能对样本进行向量化，又能快速迭代。

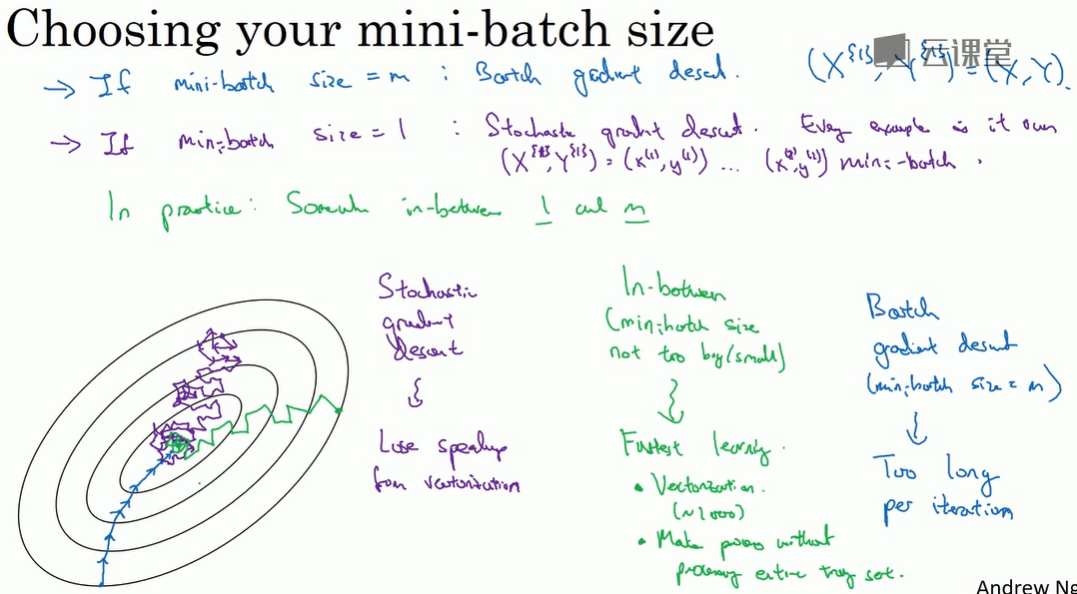

选择 mini-batch size 的注意事项：

• 样本集小（<2000），直接用batch梯度下降。

• 一般把 mini-batch size 设置为2的次方数。

• 确保mini-batch内的数据 $(X^,Y^)$ 符合 CPU/GPU 的内存。

• 这也是一个 hyperparameter ，需要多次尝试，找到让梯度下降最高效的取值。

还有比梯度下降和mini-batch梯度下降都要高效得多的算法，在后面讲。

2.3 指数加权平均（Exponentially weighted averages）

在统计学中叫指数加权移动平均值。

$$V_t = \beta V_{t-1} + (1-\beta) \theta_t$$

$V_t$ 可以看作在 $\frac{1}{1-\beta}$ 天中，温度$\theta$ 的平均值。

通过调整参数 $\beta$ ，获得不同的效果。

• $\beta$ 大，平均的样本多，曲线平滑但有偏移。（图中绿色线是50天的平均值）
• $\beta$ 小，平均的样本少，曲线更拟合，但噪声大。（图中黄色线是2天的平均值，红色线是10天的平均值）

2.4 理解指数加权平均

把算式展开，是sum(每天的温度×指数衰减系数)的形式。（右上方两个图中对应值相乘）

$$V_{100} = 0.1\times\theta_{100}+0.1\times 0.9\times\theta_{99}+0.1\times 0.9\times 0.9\times\theta_{98}+ …$$

所有系数加起来近似＝1。

有 $(1-\epsilon)^{\frac{1}{\epsilon}}\approx \frac{1}{e}$ ，在此时权重系数衰减的下降幅度很大。因此可以近似认为，今天的 $V$ 的值是取了前 $\frac{1}{\epsilon} = \frac{1}{1-\beta}$ 天的平均值。如图中的 $V$ 是取了 $\frac{1}{0.1}=10$ 天的温度平均值。

实现：

在实现上，只需要存储单个变量 $V$ 并且不断更新即可。$V$ 近似了平均值，省去了使用滑动窗口求和求精确平均值所需的存储空间。

在之后的章节中，需要计算多个变量的平均值，使用指数加权平均是一个好的近似计算方法。

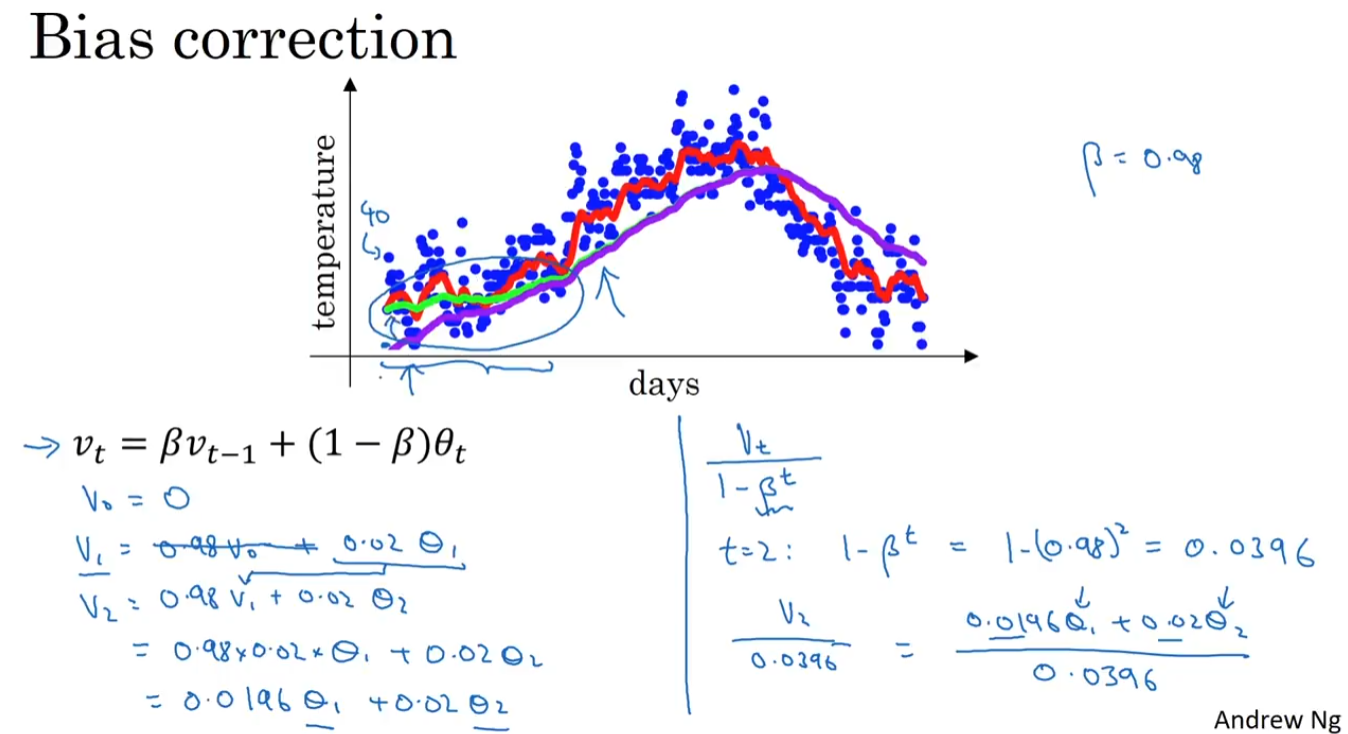

2.5 指数加权平均的偏差修正（Bias correction in exponentially weighted average）

以 $\beta=0.98$ 为例，在实际实现上，会得到紫线而不是绿线。以为初始化 $V=0$ ，前几项会很小。（见左下算式）

使用偏差修正，让平均值近似计算更加准确：用 $\frac{V_t}{1-\beta^t}$ 代替 $V_t$ 。在刚开始 $t$ 较小时，$\frac{V_t}{1-\beta^t}$ 求的是 $\theta$ 的加权平均数（右下表达式）；$t$ 变大时，$\beta^t$ 接近 0。

偏差修正能在早期获得更好的估计，但也可以选择熬过初始时期，不使用偏差修正。

2.6 momentum梯度下降

计算梯度的指数加权平均数，加速梯度下降。这个方法好于普通梯度下降。

梯度下降的波动，要求我们不能用很大的学习率。在纵轴上，我们希望学习慢一点；在横轴上，希望学习快一点。

平均了这些梯度之后，会发现纵轴上的摆动平均值接近 0（图中红箭头），可以采用大一些的学习率了。

一个直观上的理解：小球从碗状函数像底部滚动，微分项 $dw,db$ 是加速度，momentum项 $V_{dw},V_{db}$ 是速度，球加速向底部滚动，而 $\beta$ 相当于摩擦力，让小球不会无限加速。不像梯度下降法每一步都独立于之前的步骤，现在小球可以向下滚，获得动量（momentum）。

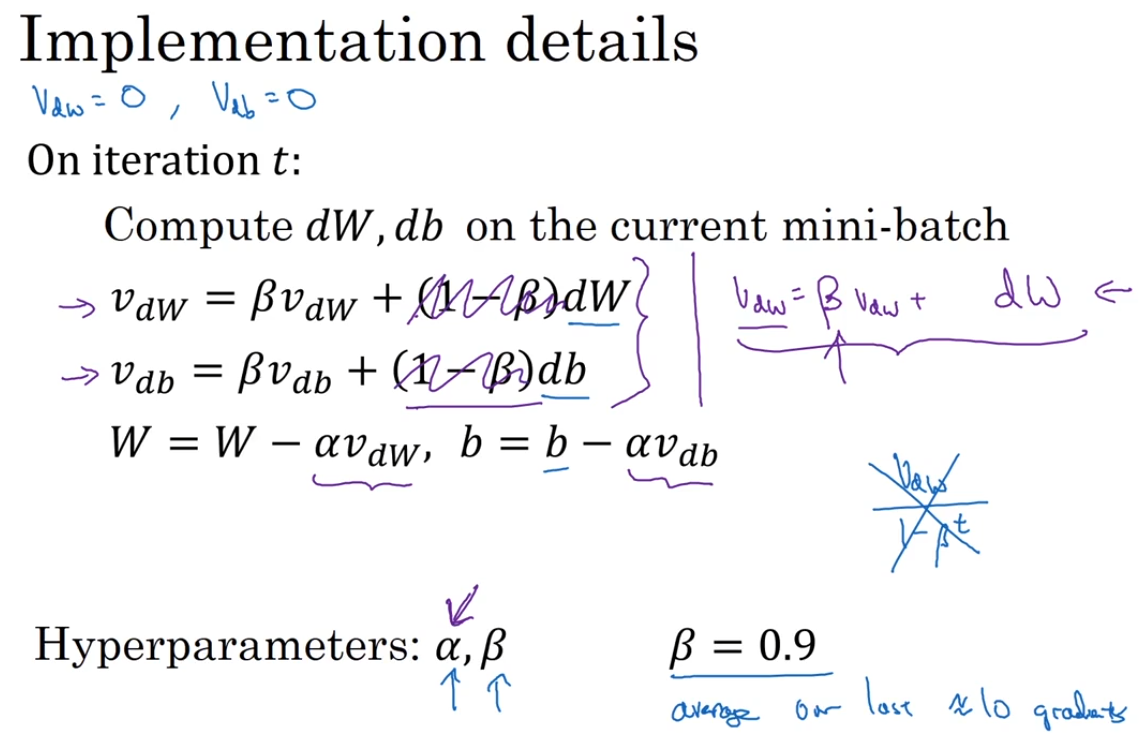

实现：

$\beta$ 的常用值是 0.9，即平均前十次迭代的梯度。同时也可以不使用偏差修正 $\frac{V_t}{1-\beta^t}$ ，因为10次后已经可以正常近似了。

也有资料将 $(1-\beta)$ 忽略，使用右边的式子，这两者在效果上是相同的，只是会影响到 $\alpha$ 的最佳值。老师认为左边的计算方法更符合直觉，因为如果要调整超参数 $\beta$，就会影响到 $V_{dw}$ 和 $V_{db}$ ，也许还要修改 $\alpha$。

2.7 RMSprop-root mean square prop

另一种消除梯度下降的摆动，加快梯度下降的方法。

当在某个方向波动大（如图中举例 $db$ ，在梯度下降减去一个分母较大的数 $b:= b-\alpha \frac{db}{\sqrt{db}}$，让梯度下降的幅度减小。在某个方向梯度下降幅度小（如图中举例 $dw$ ，在梯度下降减去一个较小的数 $w:= w-\alpha \frac{dw}{\sqrt{dw}}$，让梯度下降的幅度增大。

其他：为了跟momentum结合起来，将RMSprop的超参数命名为 $\beta_2$ ；防止除以0，在分母加上很小的数 $\epsilon = 10^{-8}$ 。

2.8 Adam优化算法

把momentum和RMSprop组合起来。在不同的模型上都有很好的效果，有很广泛的应用。

Adam算法需要进行偏差修正。

momentum：$w=w-\alpha V_{dw}$

RMSprop：$w = w - \alpha \frac{dw}{\sqrt{S_{dw}+\epsilon}}$

Adam：$w = w - \alpha \frac{V_{dw}}{\sqrt{S_{dw}+\epsilon}}$

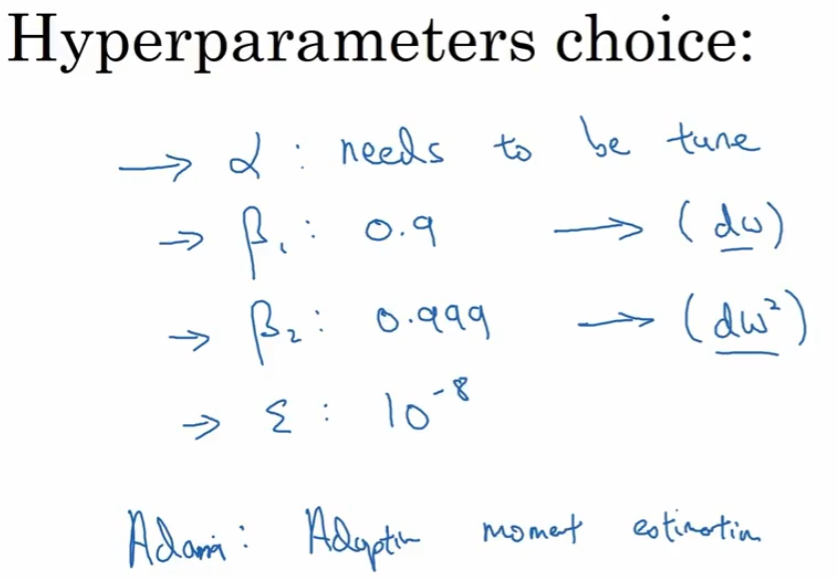

几个超参数，当应用adam算法时，$\beta_1,\beta_2,\epsilon$ 常常都是用缺省值，$\alpha$ 需要实验确定。

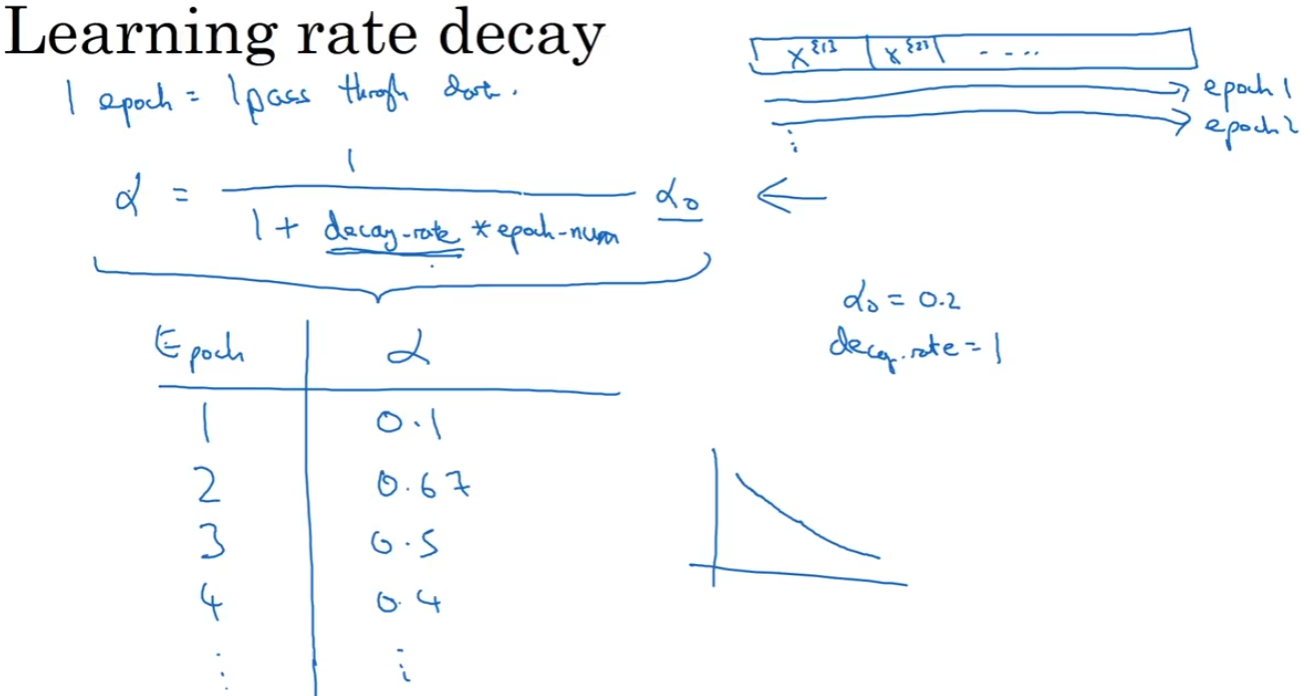

2.9 学习率衰减（Learning rate decay）

随时间慢慢减小学习率。

一种方法：

$$\alpha = \frac{1}{1+decay_rate \times epoch_num}\alpha_{init}$$

decay_rate 是需要调整的超参数。

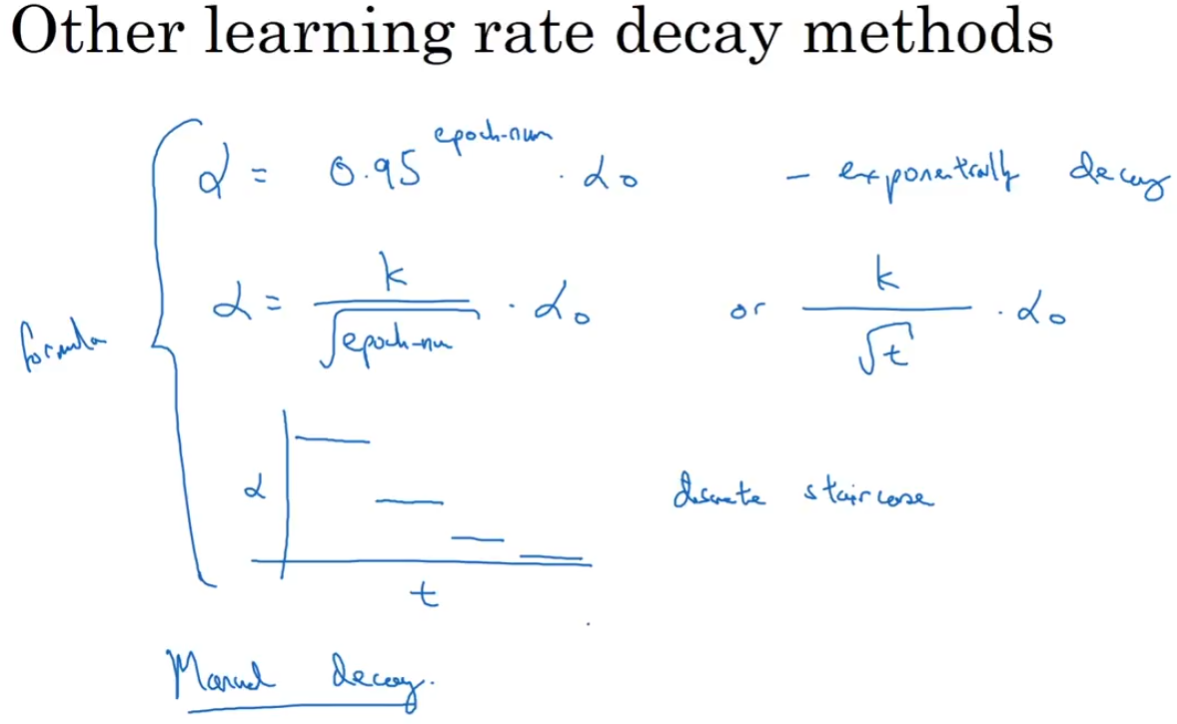

其他几种方法：指数衰减、除以epoch_num的开方、离散衰减等。也有看着模型训练过程，然后手动进行衰减的方法。

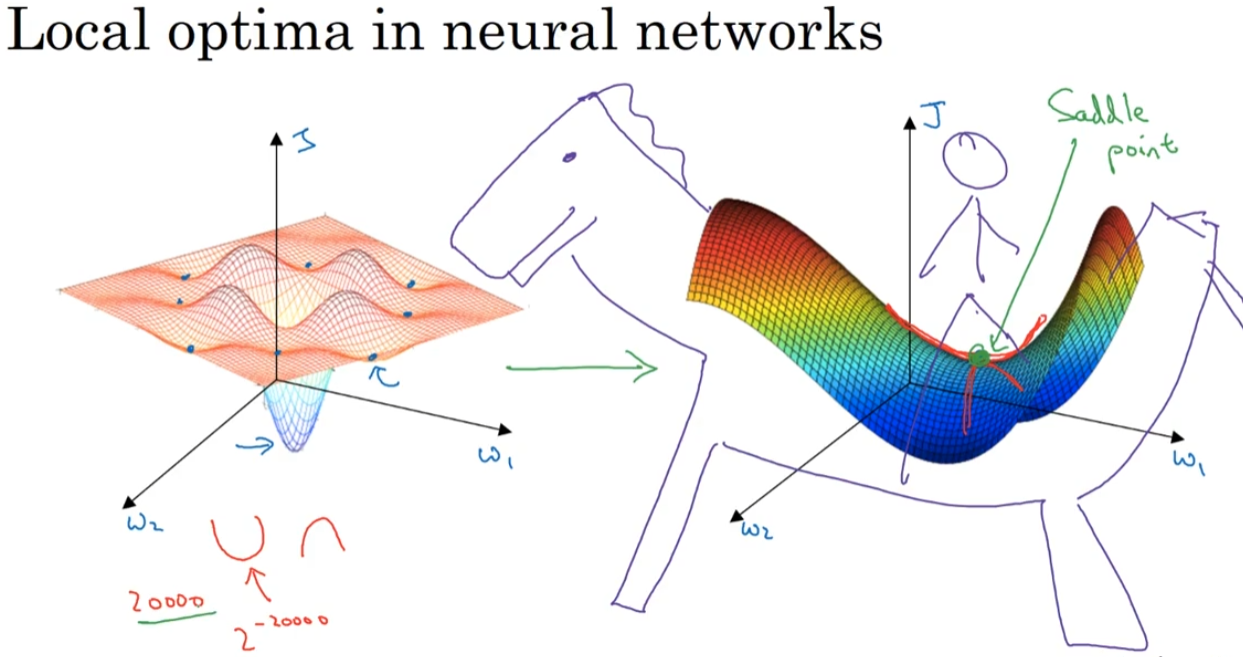

2.10 局部最优问题

在维数很高的情况下，更多的情况是收敛到鞍形部位（鞍点，图右方），而不是局部最优点（图左方）。在鞍点，一些方向的曲线向下弯曲，一些方向的曲线向上弯曲。

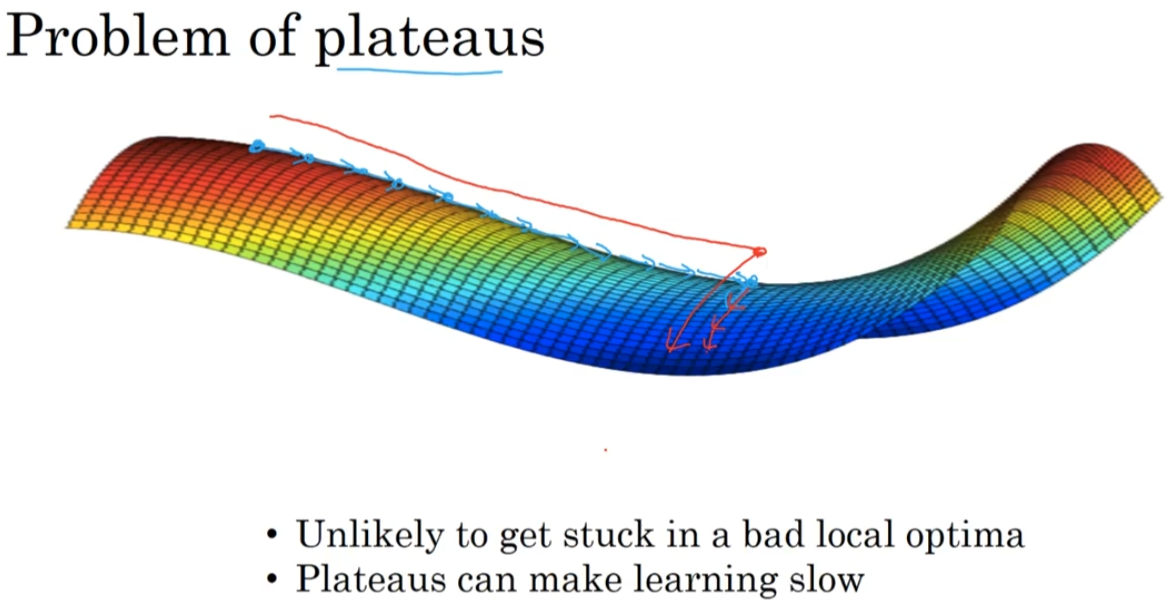

在鞍上称为plateaus问题，这段时间训练得比较慢，使用momentum等算法可以加速此过程。

第三周：超参数调试，批正则化和程序框架

调参的基本规则和方法；batch norm让学习算法运行速度更快；softmax回归；深度学习框架。

3.1 调参规则

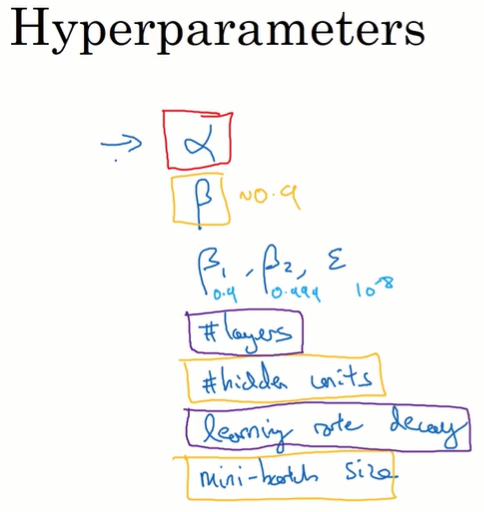

调参重要性排序：红 > 黄 > 紫。

在深度学习中，不要用网格取值进行实验（图左）。

应该随机取超参数的值并进行实验（图右）。因为不知道哪个超参数是更重要的，需要探究重要的超参数的更多潜在值。

使用从粗略到精细（coarse to fine）的策略。在表现好的区域上进行更密集的取值尝试

3.2 合适的参数取值范围

有些超参数，可以在合理的范围内，在线性轴上，做随机均匀取值。

学习率等超参数，更合适的方法是在对数轴上均匀随机取值。

r = -4 * np.random.randn()
alpha = exp(10, r)

在 $1-\beta$ 取值，而不是在 $\beta$ 取值。因为在 $\beta$ 越接近 1，平均的样本个数有更大的变化，需要更密集的取值。所以在 $1-\beta$ 接近 0 时进行更密集的取值。

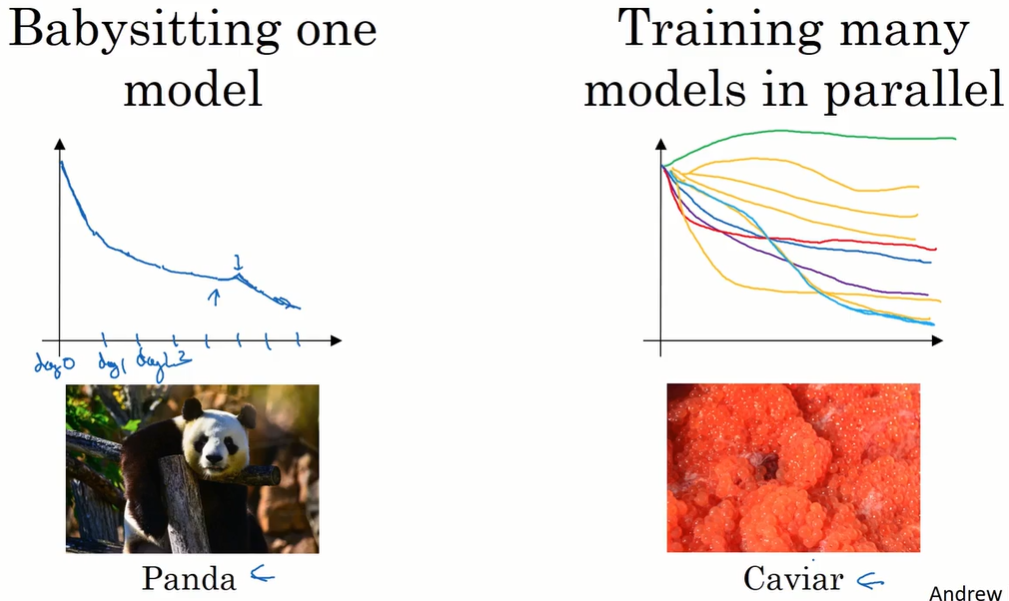

3.3 超参数训练的实践：Pandas vs. Caviar

在不同领域的参数设置可能有相似的部分，多了解其他工作；多进行尝试。

一种方法：在训练中照看（babysitting）模型，比如进行学习率的调整。

另一种方法：同时训练超参数取值不同的多个模型。

3.4 激活函数的归一化/单一隐藏层上的批归一化（Batch normalization）

batch normalization 会使参数搜索问题变得很容易，使神经网络对超参数的选择更加稳定。

对逻辑回归、神经网络的输入归一化而言，进行输入特征值的归一化是有效的。如图的上半部分，对 $x_1,x_2,x_3$ 进行归一化对 $w,b$ 的训练有帮助。

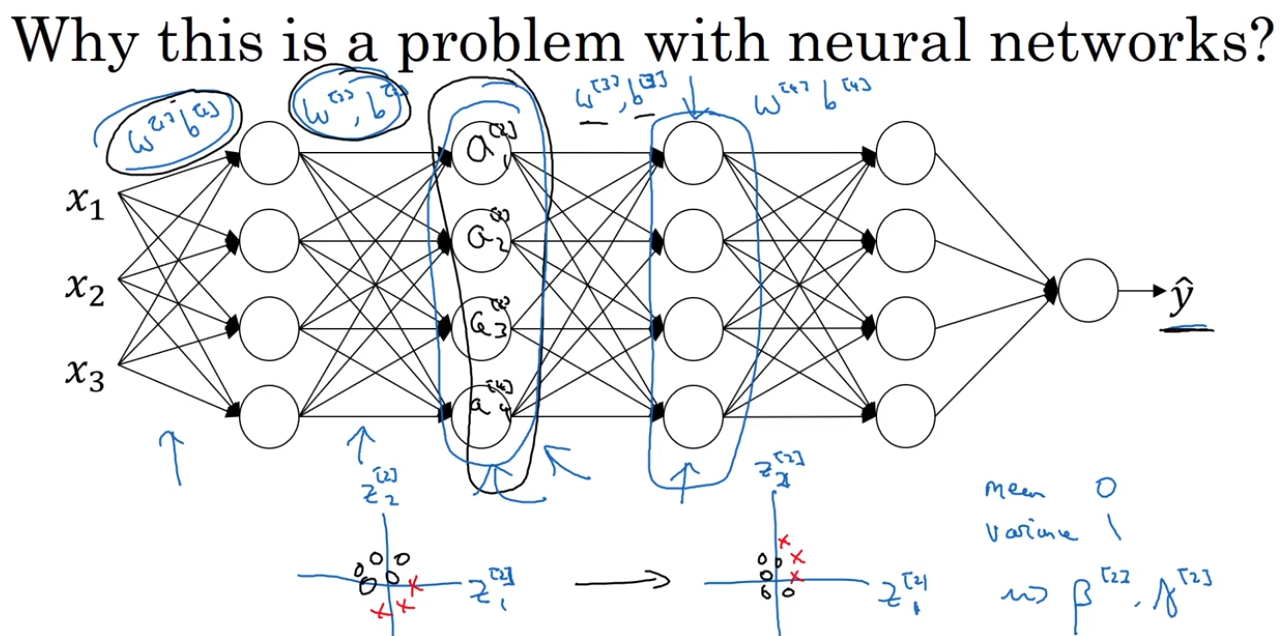

同样的思想：对深层的模型，能否对 $a^{[i]}$ 进行归一化，改进 $w^{[i+1]},b^{[i+1]}$ 的训练？

在实践中，我们不对 $a^{[i]}$ 做归一化，而是对 $z^{[i]}$ 做归一化。这一点一直有争论。

实现：

$$z_{norm}^{(i)} = \frac{z^{(i)}-\mu}{\sqrt{\sigma^2+\epsilon}}$$

$$\widetilde{z}^{(i)} = \gamma z_{norm}^{(i)} + \beta$$

• $\gamma,\beta$ 是可以学习的参数（不是超参数）。如果 $\gamma=\sqrt{\sigma^2+\epsilon},\beta=\mu$，则 $\widetilde{z}^{(i)} = {z}^{(i)}$，batch normalization不起作用。 $\gamma$ 控制方差，$\beta$ 值控制均值。通过给它们赋值，可以构造含平均值和方差的隐藏单元值。

• 用 $\widetilde{z}^{(i)}$ 取代 ${z}^{(i)}$ ，参与神经网络的后续计算。

• 不一定非要归一化成均值为0的分布。可以归一化到均值不是0，方差大一点，符合sigmoid等激活函数的特性。

• batch normalization本质上是让隐藏单元值的均值和方差标准化，即 $z^{[i]}$ 有固定的均值和方差，由 $\gamma,\beta$ 两个参数控制。

3.5 深度神经网络的批归一化

batch norm是发生在计算 $z$ 和 $a$ 之间的。给神经网络添加了新的参数 $\gamma,\beta$ 。（注意，跟momentum等优化算法的超参数 $\beta$ 区分。这两者的论文都使用 $\beta$ 作为参数的名称。）

使用优化算法（如梯度下降或Adam等），对这些参数 $w,b,\gamma,\beta$ 进行更新。

在深度学习框架中，可以用一行代码完成batch norm的操作，无需自己实现。

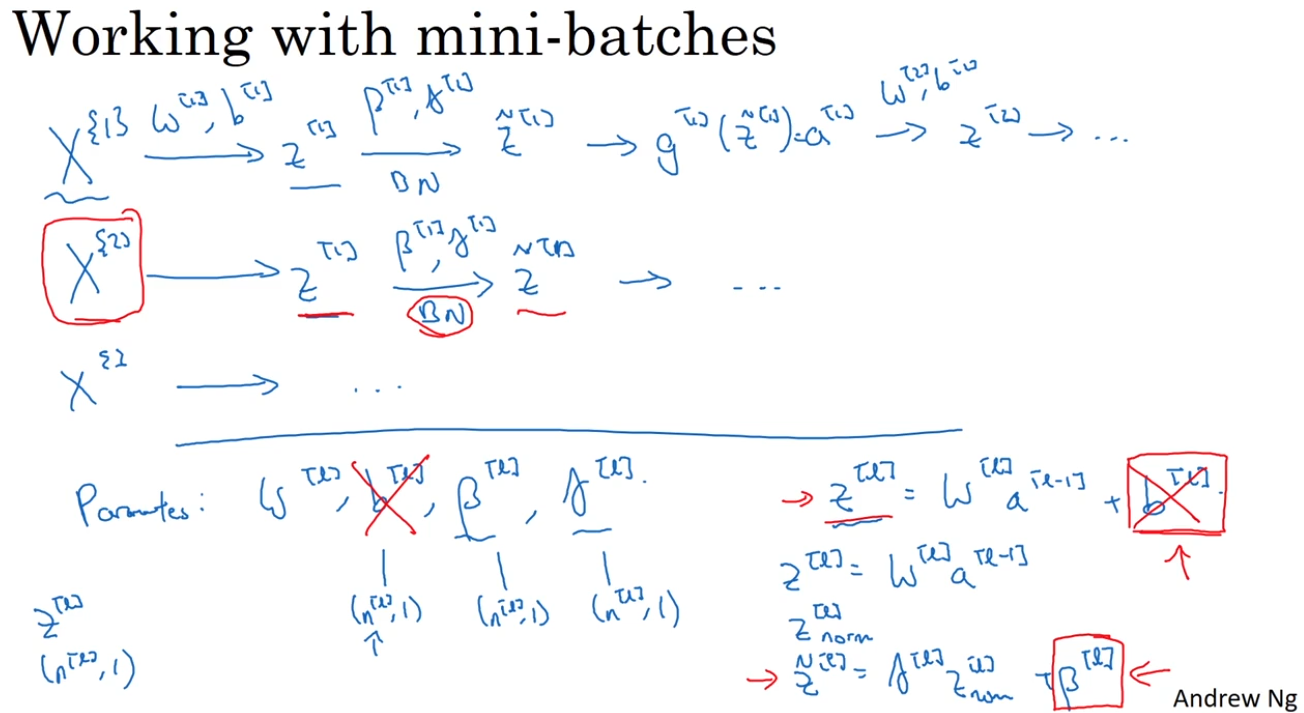

batch norm通常和训练集的mini-batch一起使用。在每一个mini-batch上，做一次梯度下降。

在上一段中，提到对参数 $w,b,\gamma,\beta$ 进行更新。但实际的计算步骤为：

• 先计算 $z^{[l]} = w^{[l]}a^{[l-1]}+b^{[l]}$；
• 然后对 $z^{[l]}$ 进行归一化计算 $z_{norm}^{[l]}$，在此过程中会减去均值， $b^{[l]}$ 这个加上去的参数是无效的。
• 用 $\widetilde{z}^{[l]} = \gamma^{[l]}z_{norm}^{[l]} + \beta^{[l]}$ 进行后续计算。形式上， $\beta$ 代替了参数 $b$ 。

实际计算步骤：

• $z^{[l]} = w^{[l]}a^{[l-1]}$
• 计算 $z_{norm}^{[l]}$
• $\widetilde{z}^{[l]} = \gamma^{[l]}z_{norm}^{[l]} + \beta^{[l]}$

此外，注意参数的维度：$z,b,\beta,\gamma$ 维度都是 $(n^{[l]}, 1)$

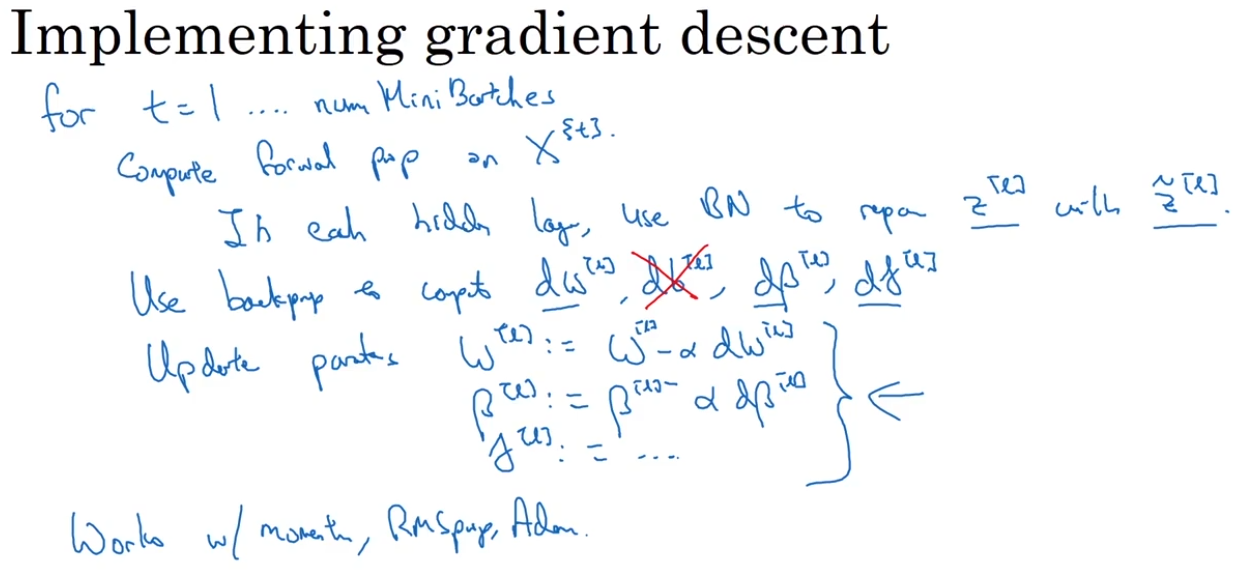

实现：

对于每一个mini-batch：在前向传播的过程中，在每个隐藏层使用 batch norm；反向传播计算梯度；进行梯度下降或使用其他优化算法。

3.6 为什么Batch Norm有用？

第一个原因：跟逻辑回归类似，让所有特征归一到同一尺度，加速梯度下降的过程。

第二个原因：让权重比网络更滞后或更深层，让数值更稳定。第10层的权重比第1层的权重更robust。在之前层的权重发生改变时，$z$ 会发生变化，但batch norm保证了 $z$ 的均值和方差保持不变。因此限制了在前层的参数更新对数值分布的影响。

第三个原因：batch norm有一点正则化的效果。

3.7 测试时的Batch Norm

在训练过程中，batch norm一次作用在一个mini-batch上，求这个mini-batch上的均值和方差（图左）；在评估阶段，batch norm只作用在单个测试样本上，虽然可以在整个测试集上计算 $\mu,\sigma^2$，但在实际操作中，通常使用指数加权平均（图右）。

追踪训练过程中每个mini-batch的 $\mu,\sigma^2$ 的值，然后使用之前求温度 $\theta_1,\theta_2,\theta_3$ 的指数加权平均的方法（见第二课第二周第三节，求 $\mu,\sigma^2$ 的近似值，然后用于下一步计算 $z_{norm} = \frac{z-\mu}{\sqrt{\sigma^2+\epsilon}}$。

实际上，不管用什么样的估计方法，整套过程都是比较robust的。

当使用深度学习框架时，通常会有默认的估算 $\mu,\sigma^2$ 的方法。

3.8 Softmax 回归

多分类问题中，预测一组相加为1的概率值作为神经网络的输出层。

使用softmax激活函数进行从权值到概率的转换。$t^i=e^{z^i}$，$a^i = \frac{t^i}{\sum t}$

ReLU和Sigmoid函数输入一个实数，输出一个实数；而softmax函数因为要对所有的输出进行归一化（计算概率），需要输入一个向量，输出一个向量。

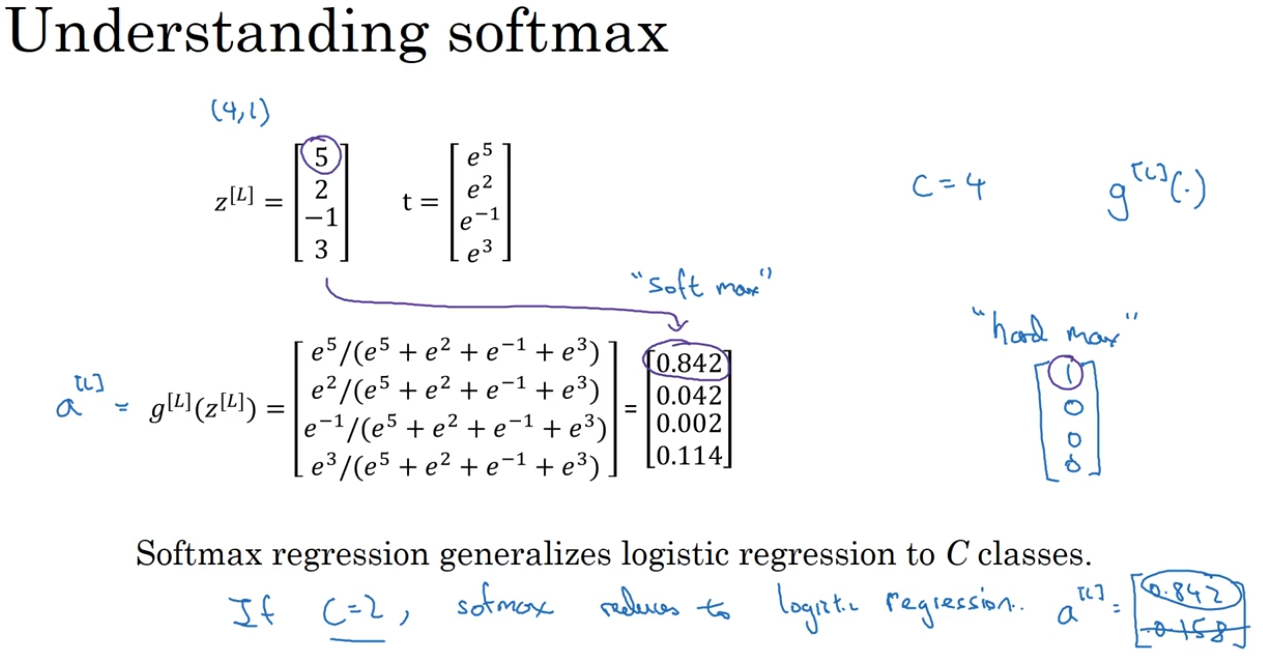

直观的softmax分类的例子：神经网络只有一层softmax层。神经元有三个，就分成3类，每类之间都是线性决策边界。

3.9 训练一个 Softmax 分类器

softmax跟hardmax相对，把最大值更温和地转换成一个概率，而不是全部改为0和1.

训练-损失函数：

单个训练样本的损失函数：$$L(\hat{y}, y) = -\sum^C_{j=1}y_jlog\hat{y_j}$$

在真实情况中，$y_j$ 只有一个为1，其余都为0，因此损失函数是 $-log\hat{y_i}$ ，损失函数试图让 $y=1$ 对应的 $\hat{y}$ 尽量地大。这也是最大似然估计的一种形式。

整个训练集的损失函数：$$J(w,b) = \frac{1}{m}\sum^m_{i=1} L(\hat{y}, y)$$

$\hat{y},y$ 的维度都是 $(4, m) $。

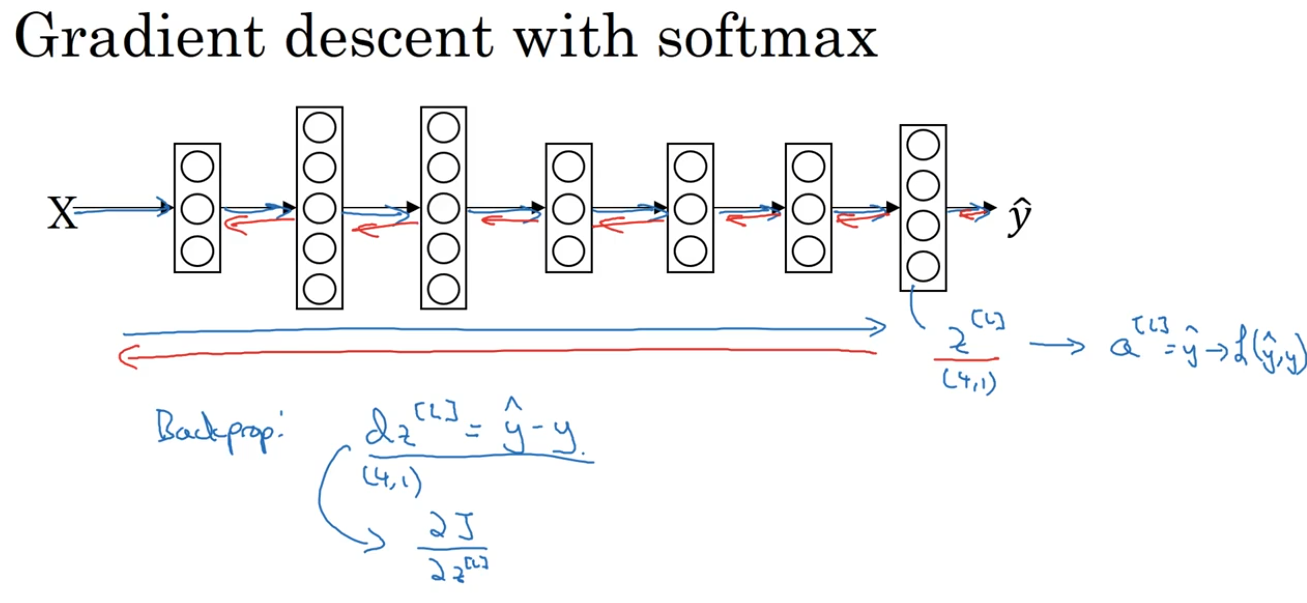

训练-梯度下降：

梯度：$$dz^{[l]} = \hat{y} - y$$

在深度学习框架中，主要精力放在将前向传播做好。通常框架自己会弄明白怎样反向传播。

3.10 深度学习框架

现存的框架；选择框架的标准。

3.11 TensorFlow

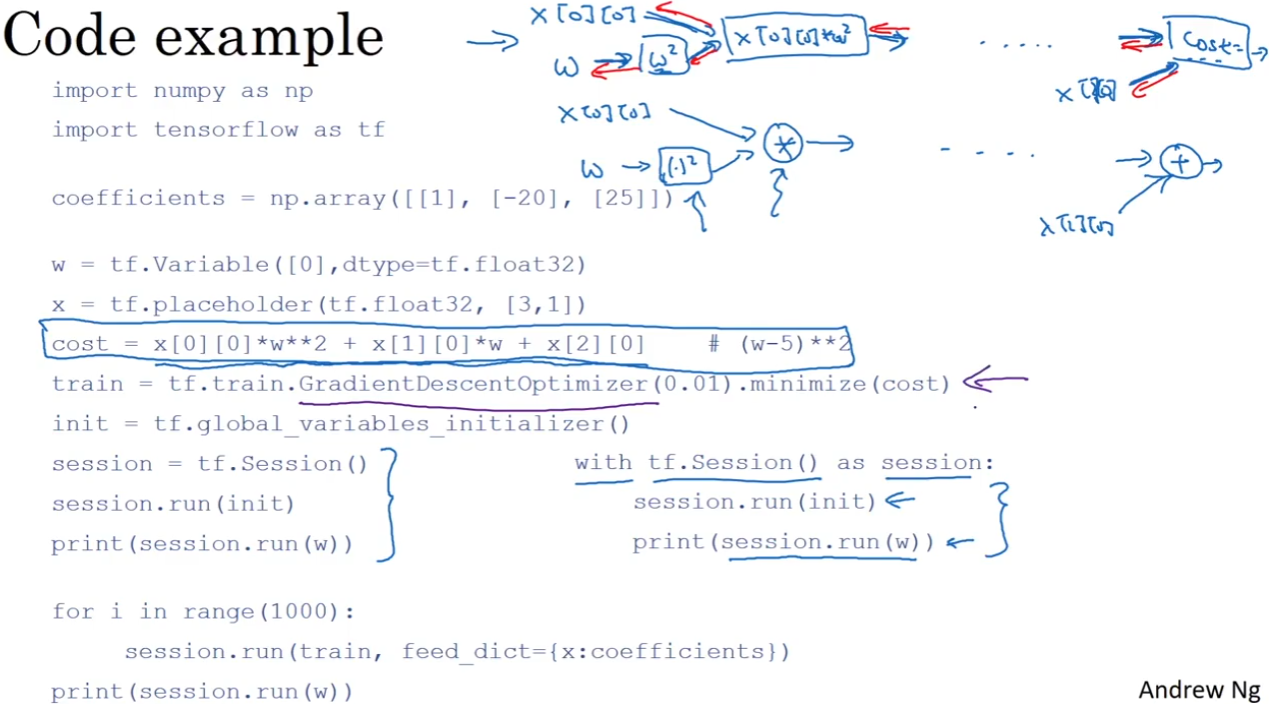

在tensorflow中定义损失函数cost，可以理解为tensorflow会建立起一个计算图，来自动完成后续的反向传播。

在框架中，可以只用一行代码修改很多工作，比如训练的方法是梯度下降还是Adam。这支持我们快速实现复杂的神经网络模型。

第三课 结构化机器学习项目 (Structuring Machine Learning Projects)

暂时空缺

第四课 卷积神经网络（Convolutional Neural Networks）

第一周 卷积神经网络(Foundations of Convolutional Neural Networks)

卷积运算（padding、stride）和不同的卷积核；将卷积核叠加的三维卷积和单层卷积网络；卷积神经网络（CONV、POOL、FN）。

1.1 计算机视觉（Computer vision）

计算机视觉的应用：图片分类，目标检测，风格迁移等。

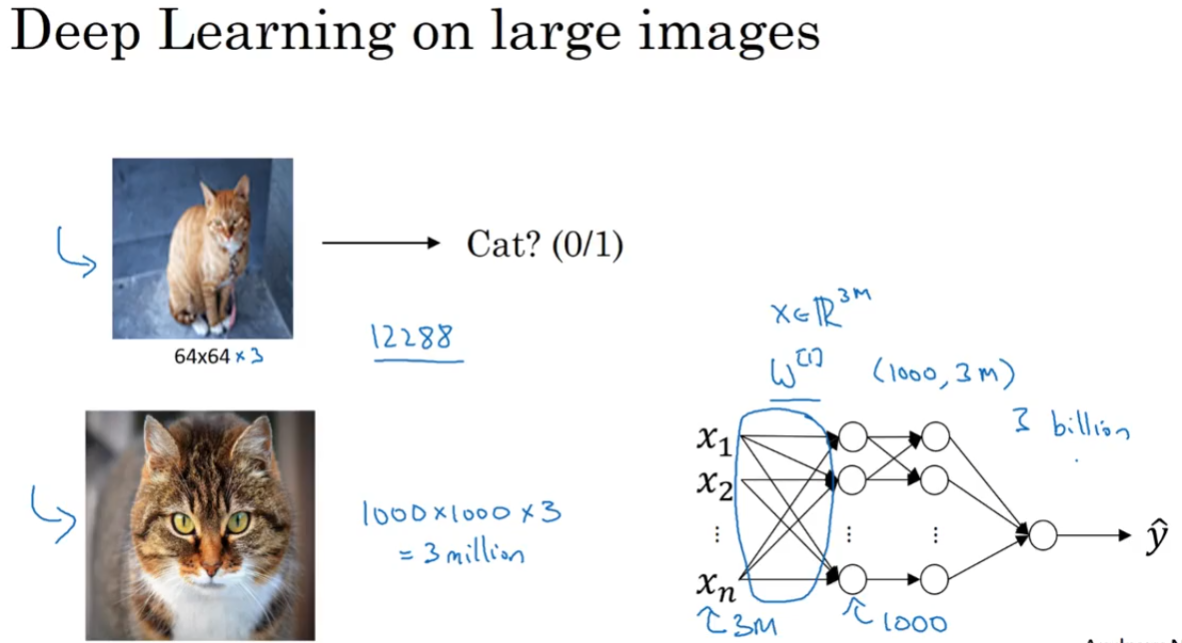

计算机视觉的一个问题是数据量非常大。

1.2 卷积运算-边缘检测为例（Edge detection）

在神经网络隐藏层中，不同层识别不同的信息。比如，浅层识别物体的边缘，深层识别人脸的部位，更深层识别整个人脸。以边缘检测为例，展示卷积计算的过程。

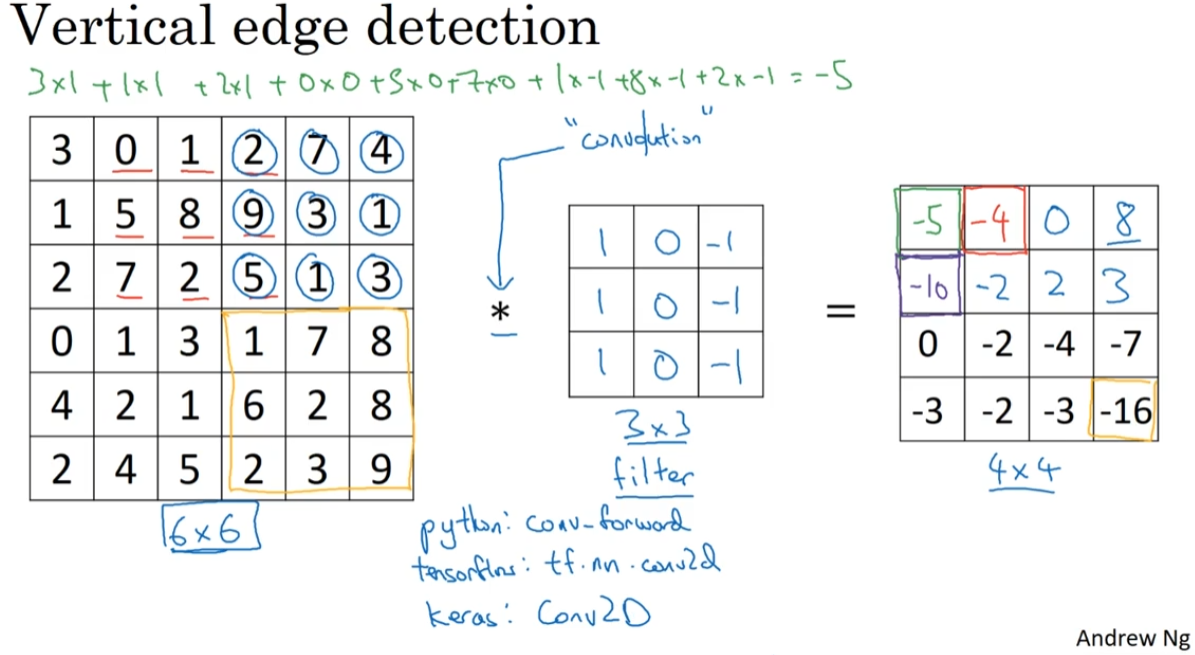

以中间矩阵的区域，在左边矩阵的每个对应区域，进行对应元素相乘，然后加起来，作为右边矩阵的一个值。

左边的矩阵理解为图片；中间的矩阵是过滤器（filter）或卷积核（kernel）；右边的矩阵可以理解为另一张图片。* 是数学上的卷积运算符，但在python中， * 也被重载做很多场合的乘法运算，所以在编程中使用其他函数，比如tensorflow中是 tf.nn.conv2d。

这也是纵向边缘的计算过程：

越大的值理解为颜色越浅。本例计算出的边界比较宽，是因为原图片相对来说非常小。

1.3 更多边缘检测内容

使用相同的filter，可以在输出图像中区分源图像从亮到暗&从暗到亮这两种变化。

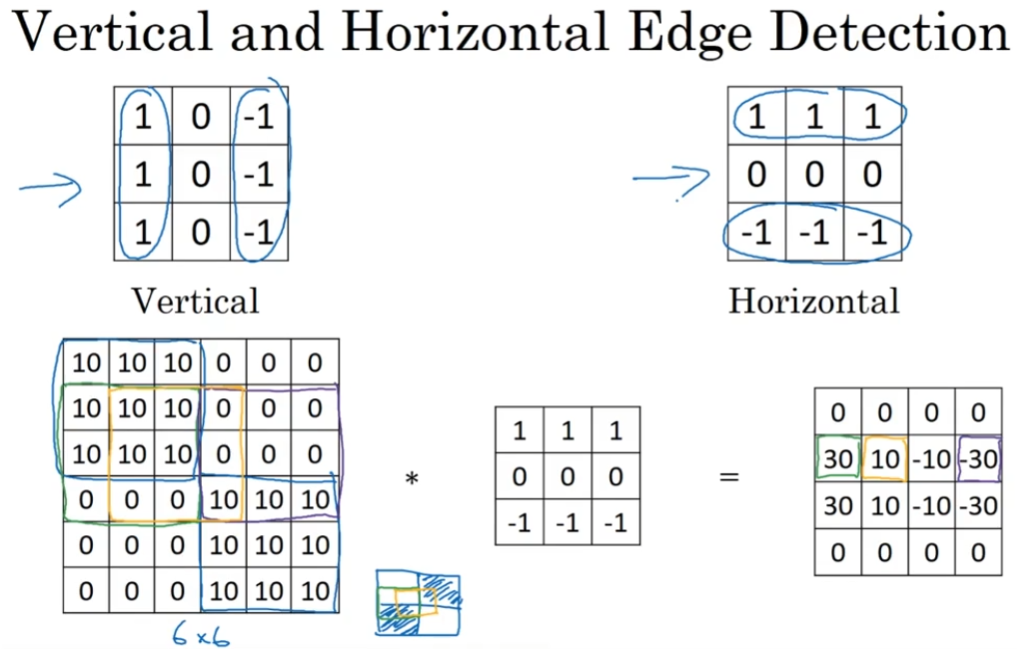

不同的filter可以帮助我们找到垂直或水平的边缘。

也有相关工作提出更robust的filter取值，同时也可以不手动定义filter，而把这些数字当成参数，通过反向传播学习更好的filter（之后的内容）。

通过合理设置filter，不仅能检查水平、垂直的边缘，也可以检测任何角度的边缘。

通过把filter的所有数字设置成参数，并让计算机自动学习它们，我们发现：神经网络可以学习一些低级的特征，比如图片的边缘特征。构成这些运算的基础依然是卷积运算（convolution），使得反向传播算法可以学习任何所需的3×3 filter，并在整张图片上应用它。

1.4 Padding

使用 $f\times f$ 的卷积核，卷积 $n\times n$ 的源图像，得到 $(n-f+1)\times(n-f+1)$ 的新图象。

卷积的两个缺点：

• 卷积会让图片尺寸缩小。可能做几次之后图像就变得很小了。
• 边缘的像素参与的卷积运算很少，中间的像素用得很多。意味着卷积丢失了图像边缘的信息。

通过padding解决这两个问题：在图像周围再添加 $p$ 圈像素。

使用 $f\times f$ 的卷积核，卷积 $(n+p)\times (n+p)$ 的源图像，得到 $(n+2p-f+1)\times(n+2p-f+1)$ 的新图象。

如图 $p=1$：

• $8\times 8$ 的新图象经过卷积，得到 $6\times 6$ 的图像，尺寸没有变小。
• 边缘的像素参与的卷积运算更多了。

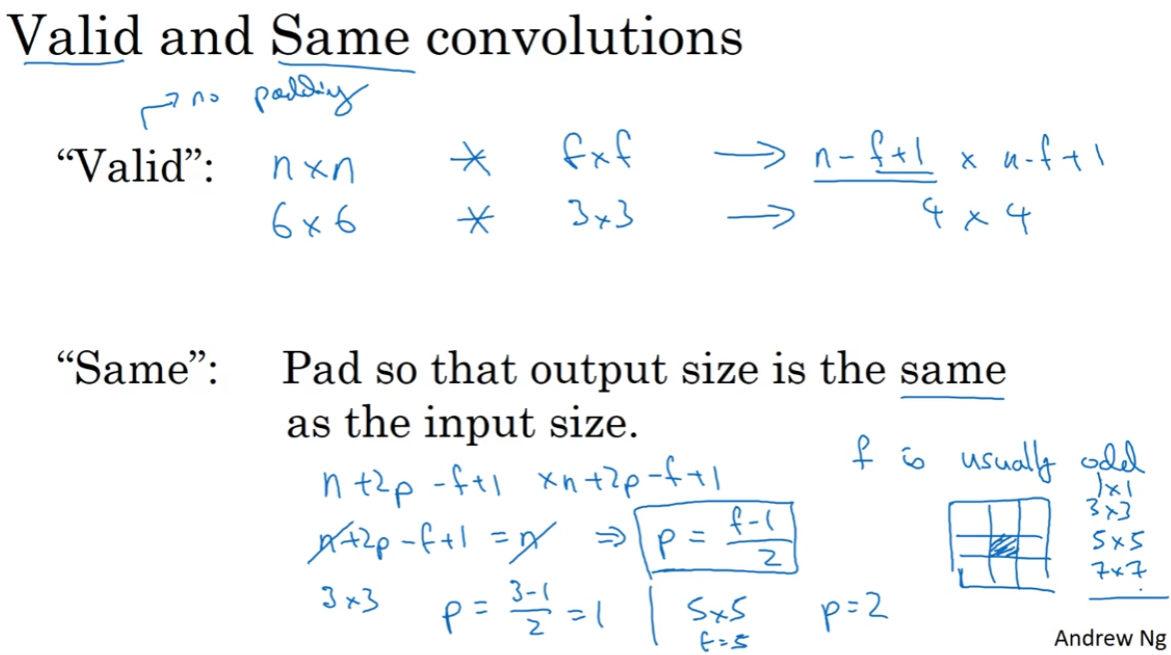

关于padding多少：

• Valid convolution：不padding。 $(n\times n) * (f\times f) \longrightarrow (n-f+1)\times(n-f+1)$
• Same convolution：padding后得到的输出图像尺寸是源图像尺寸。 $(n\times n) * (f\times f) \longrightarrow n\times n$，$p=\frac{f-1}{2}$

在计算机视觉问题中，$f$ 一般是奇数。

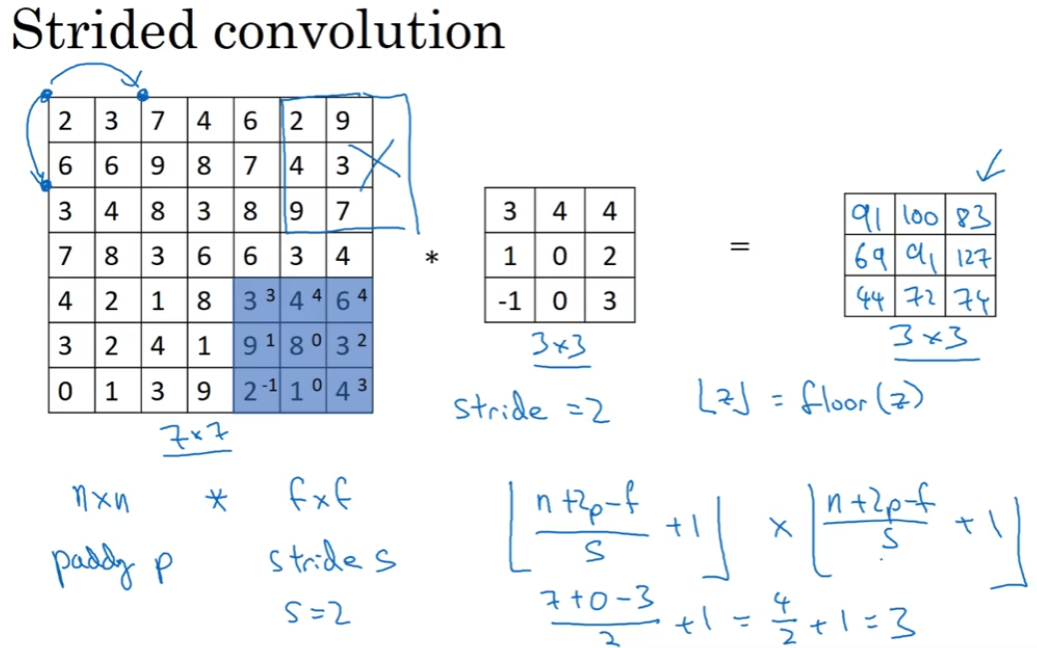

1.5 卷积步长（Strided convolutions）

padding p，stride s：

$$(n\times n) * (f\times f) \longrightarrow (\lfloor \frac{n+2p-f}{2} +1\rfloor)\times(\lfloor \frac{n+2p-f}{2} +1\rfloor)$$

惯例：不是整数就向下取整，超出边缘的卷积不进行计算。

数学中的convolution还要进行反转filter的操作，在机器学习中则不进行。机器学习的运算在数学中被称为cross-correlation，但在论文中我们延续convolution这一说法，要注意与数学环境中的convolution做区分。

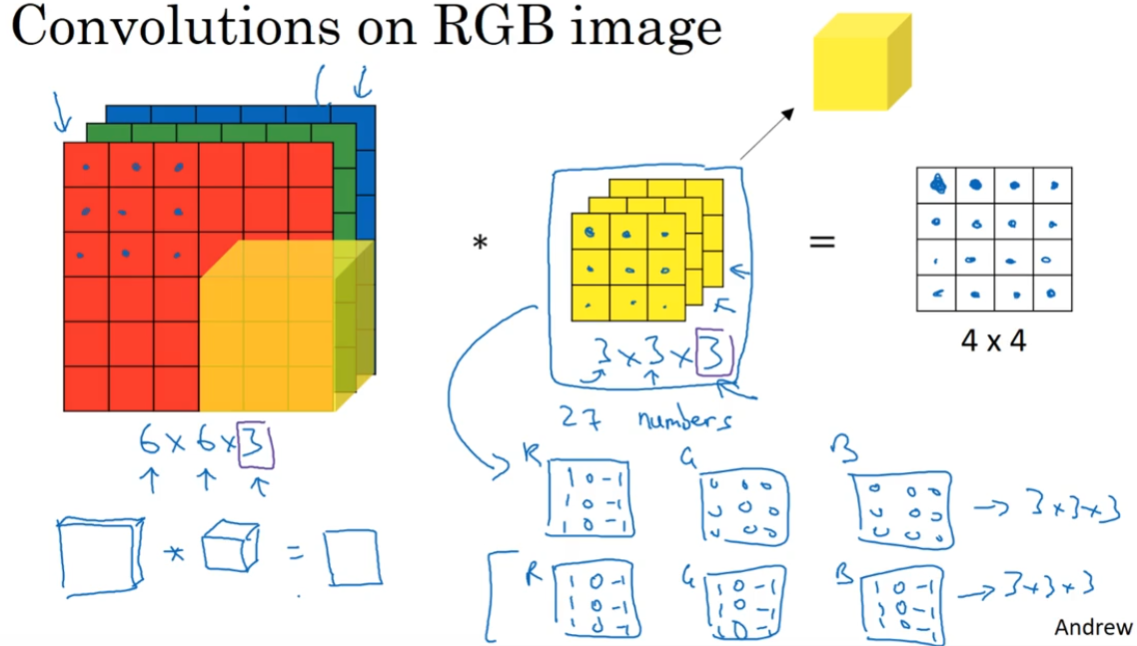

1.6 三维卷积（Convolutions over volumes）

源图像和filter的channel数量必须相同。最终得到一个二维输出。

将27个数对应相乘再求和，得到输出图像上的一个数。

通过不同的filter的参数选择，获得不同的特征检测器。如图，可以构建只关心红色通道的纵向边缘的filter；也可以构建不关心任何颜色，只关心纵向边缘的filter。

也可以使用多个filter。如图，将纵向边缘filter、横向边缘filter卷积而来的两张图片结合起来，得到 $4\times 4\times 2$ 的新图像。这种思想使我们可以检测很多个不同的特征，并且输出的通道数等于要检测的特征数，即filter的个数。

1.7 单层卷积网络

单层卷积网络的前向传播：

• 卷积运算。对应 $w^{[1]}a^{[0]}$。$w^{[1]}$是filter，$a^{[0]}$是源图像。

• 对得到的 $4\times 4$ 矩阵加一个权值（使用 broadcasting）。对应 $z^{[1]} = w^{[1]}a^{[0]} + b^{[1]}$。

• 进行非线性函数处理，如 ReLU，得到新的 $4\times 4$ 矩阵。对应 $a^{[1]} = g(z^{[1]})$ 。

• 多个filter，计算结果叠加起来，得到 $$4\times 4 \times num_filters$$ 矩阵

参数数量：

不管输入图片的尺寸有多大，参数的个数只跟filter有关。这是卷积神经网络的一个特性，可以避免过拟合。

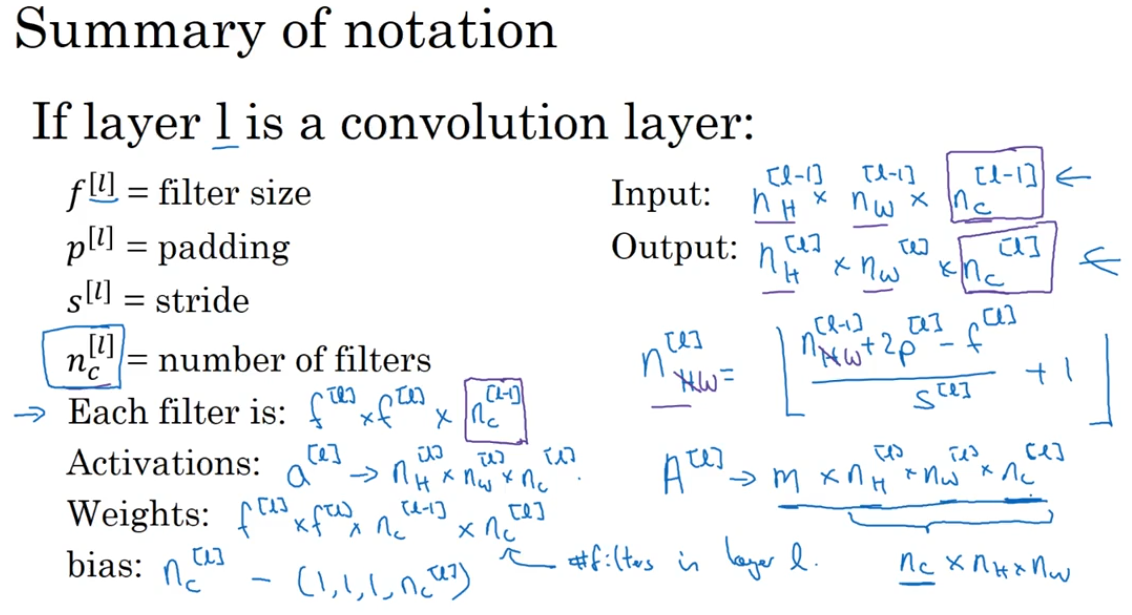

符号总结：

每层输出图像的尺寸：

• $n_H^{[l]} = \lfloor \frac{n_H^{[l-1]}+2p^{[l]}-f^{[l]}}{s^{[l]}} +1 \rfloor $

• $n_W^{[l]} = \lfloor \frac{n_W^{[l-1]}+2p^{[l]}-f^{[l]}}{s^{[l]}} +1 \rfloor $

每个filter的尺寸需要匹配上层输出图像的channel数量：

• $f^{[l]} \times f^{[l]} \times n_c^{[l-1]}$

所有的filter：

• $f^{[l]} \times f^{[l]} \times n_c^{[l-1]} \times n_c^{[l]}$

本层图像经过bias和非线性函数得到的activation尺寸：

• $a^{[l]}:n_H^{[l]} \times n_W^{[l]} \times n_c^{[l]}$

一个mini-batch的所有activations：

• $A^{[l]}:m \times n_H^{[l]} \times n_W^{[l]} \times n_c^{[l]}$

也不是所有人都用这一套标记法，有些人把channel的数量写在前面。

1.8 简单的卷积神经网络示例

预测 $39\times 39 \times 3$ 的图像上是否有一只猫，设计以下卷积神经网络：

经过几步卷积后，获得 $7\times 7 \times 40$ 的特征图，将它们展开成 1960 长度的列向量，进行logistic或softmax回归，预测图片中是否有猫。

在卷积的过程中，有这样的趋势：图像的大小在减少，通道数量在增多。

选择超参数是一个问题，$f,s,p,num_filters$ 等。在之后的课程中会提供一些建议和指导。

卷积神经网络通常由三种layer组成：

• Convolution，卷积层，CONV
• Pooling，池化层，POOL
• Fully connectied，全连接层，FC

1.9 池化层（Pooling layers）

使用池化层，来缩减模型的大小，提高计算速度，同时让所提取的特征robust。

max pooling：

• max pooling对每一个通道独立处理，不改变通道个数。

• 有两个超参数 $f,s$ ，不需要网络学习，手动设置后就不再改变。

• 可以直觉理解为：数字大意味着可能提取了某些特定特征。

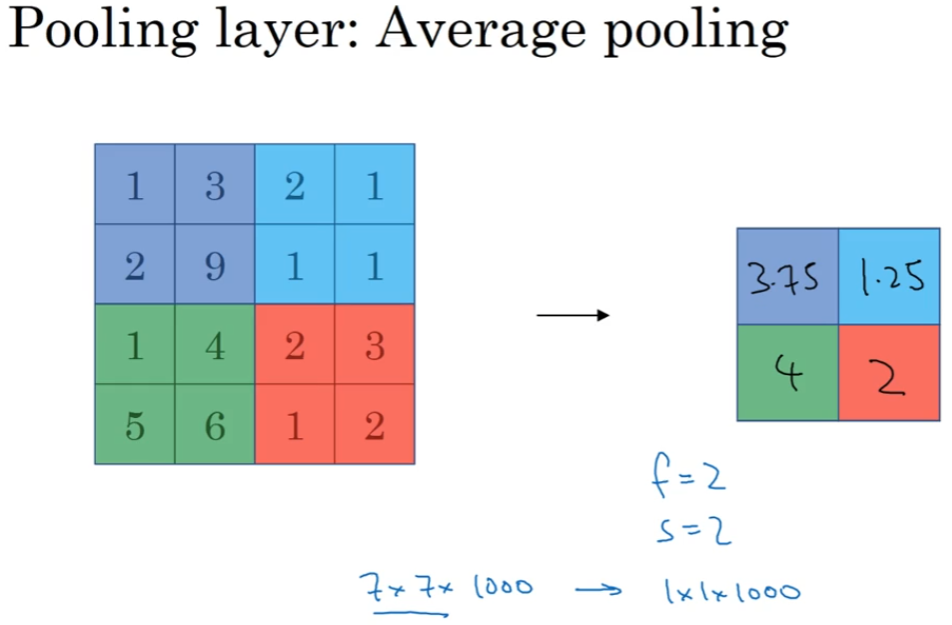

average pooling：

跟max pooling差不多。

通常，max pooling更加常用；但有时，在很深的神经网络也会用到average pooling。（有时用，在下周讲）

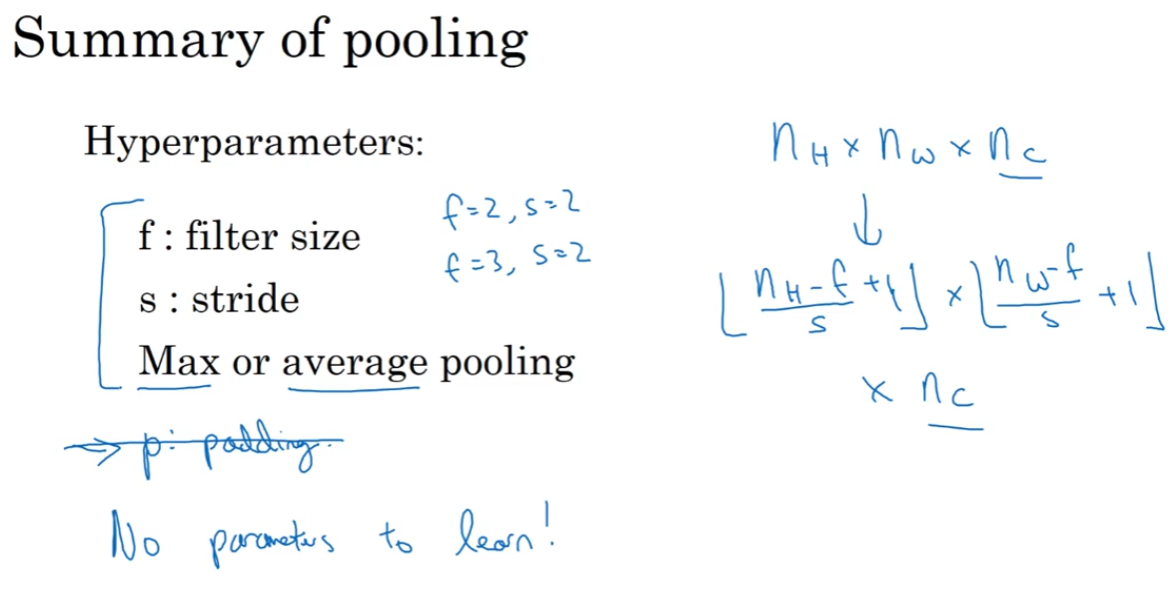

池化层的超参数：

• 有常用的设置 $f=2,s=2$ ，意味着把图片长宽都缩小一半。

• 可以自己增加padding参数 $p$，但极少这样做。（有意外，在下周讲）

• $n_H \times n_W \times n_c \longrightarrow \lfloor \frac{n_H-f}{s}+1 \rfloor \times \lfloor \frac{n_H-f}{s}+1 \rfloor \times n_c$ ，池化层不改变通道的个数。

• 池化层没有需要训练的参数，只有超参数。

1.10 卷积神经网络示例（Convolutional neural network example）

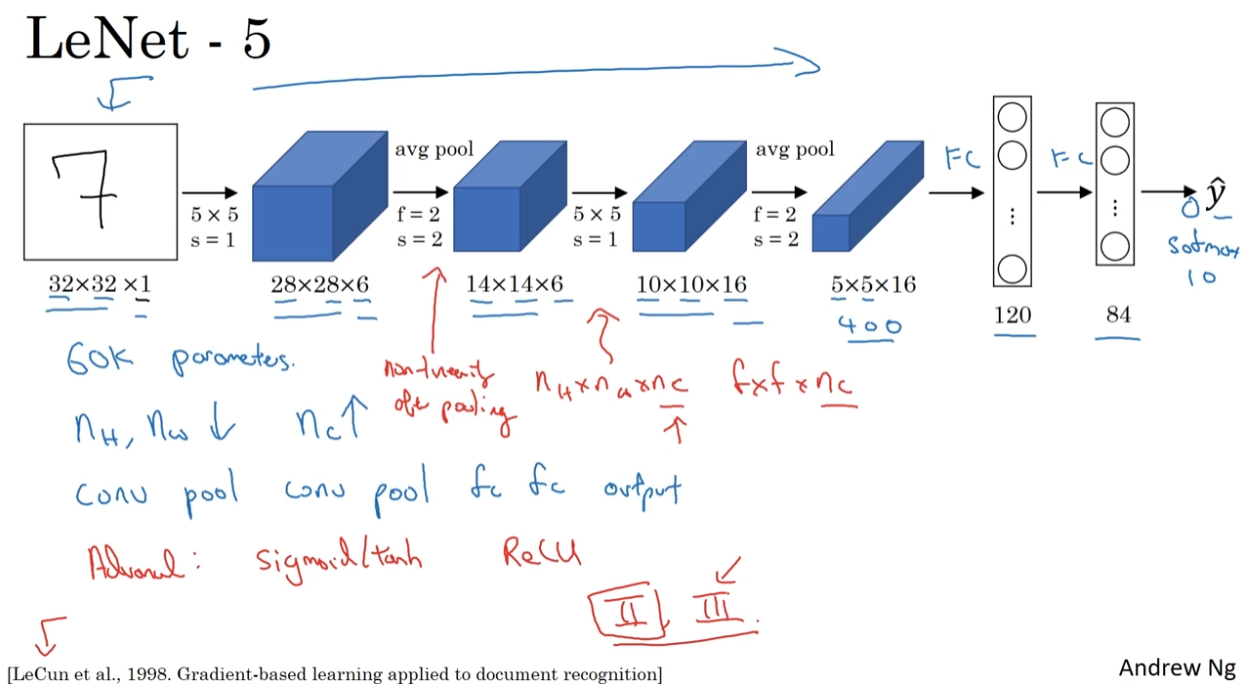

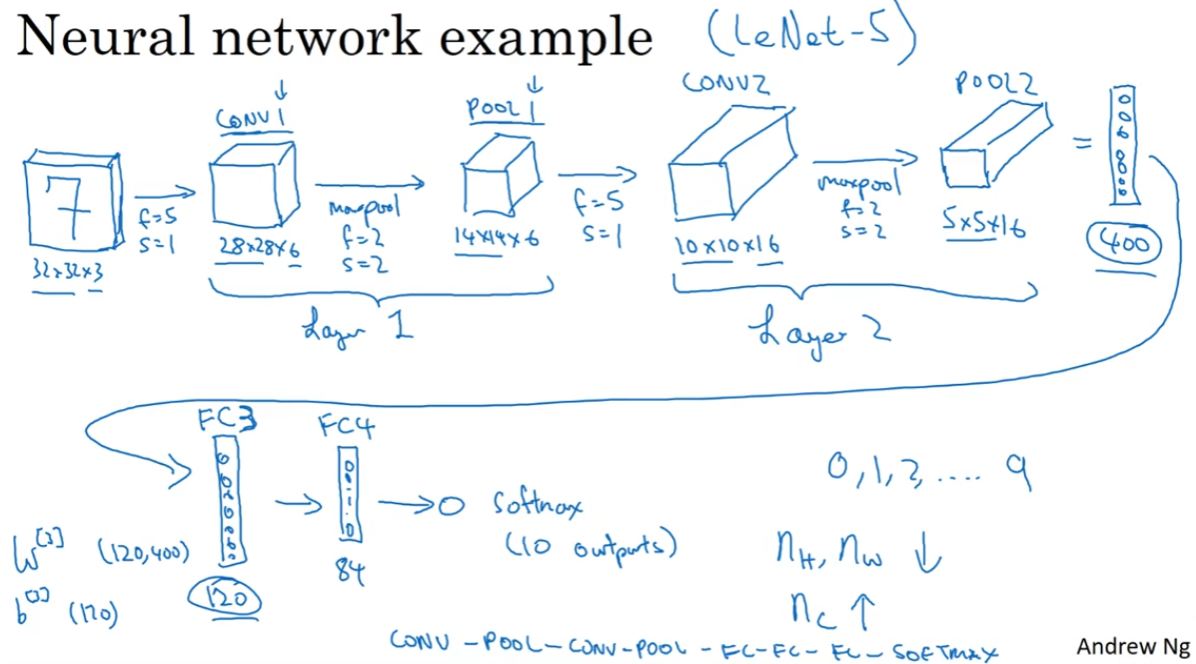

手写数字识别（跟 LeNet-5 相似）：

有一种叫法是把 CONV+POOL 作为一层卷积，因为 POOL 层没有权重，只有超参数。在本例中同样将 CONV1+POOL1 作为 layer 1。

全连接层相当于单层普通神经网络，神经元全部相连，每条边有一个权值。

• 第一层：卷积+最大池化。参数是6个filters。

• 第二层：卷积+最大池化。参数是16个filters。

• 第三层：flatten后，400到120的全连接。参数是 $w,b$。

• 第四层：120到84的全连接。参数是 $w,b$。

• 输出：对84个神经元进行 softmax ，预测手写数字。

常见的模式：

• 图像尺寸逐渐变小，通道数量逐渐增多。
• 一个或多个卷积层后接一个池化层，重复几次，最后是几个全连接层，最终进行softmax等函数输出。

常规做法：尽量不要自己设置超参数，而是查看文献，使用别人在任务中效果很好的架构。（下周细讲）

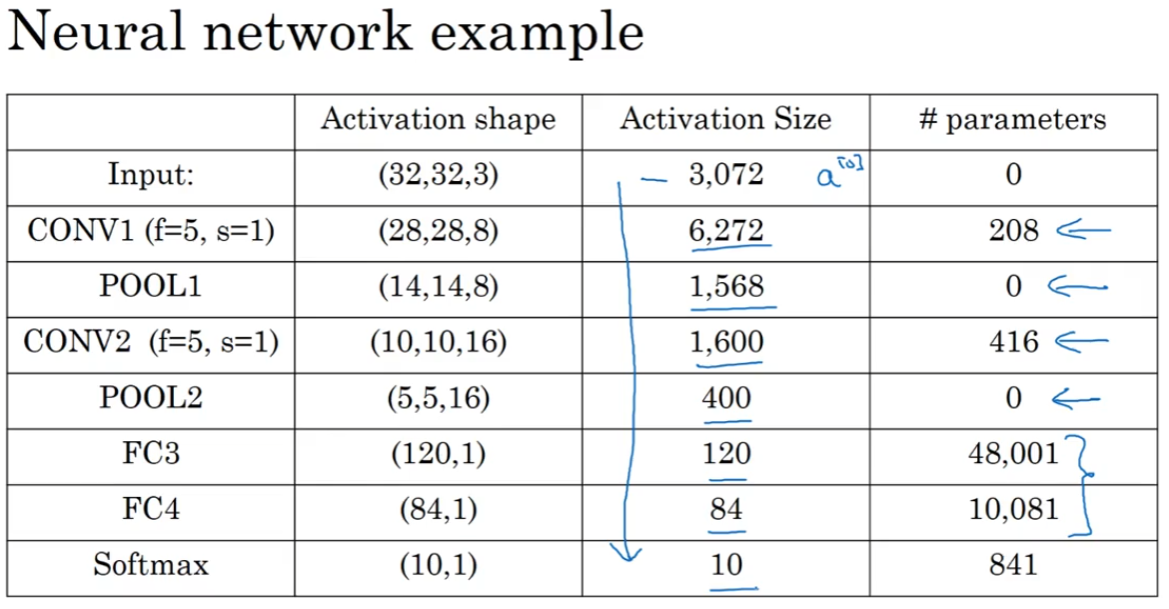

卷积神经网络的一些细节：

• 参数
  • 池化层没有任何参数。
  • 卷积层参数数量较小，这点在之前提过。只跟filter有关，跟图片的尺寸无关。
    • 416 = 16channel * (5*5filter + 1bias)，每个filter有一个偏置。
  • 大多数参数存在于全连接层。
    • 48001 = 120 * 400 + 1bias，每层一个偏置，可以类比普通的神经网络。
• 激活值
  • 随着神经网络加深，激活值会逐渐变小。如果激活值下降太快，也会影响神经网络的表现。

卷积神经网络的重点是如何更好地组织卷积层、池化层、全连接层。这要求我们多阅读论文，了解别人的模型，得到自己的insight/intuation。下周将介绍一些表现良好的模型。

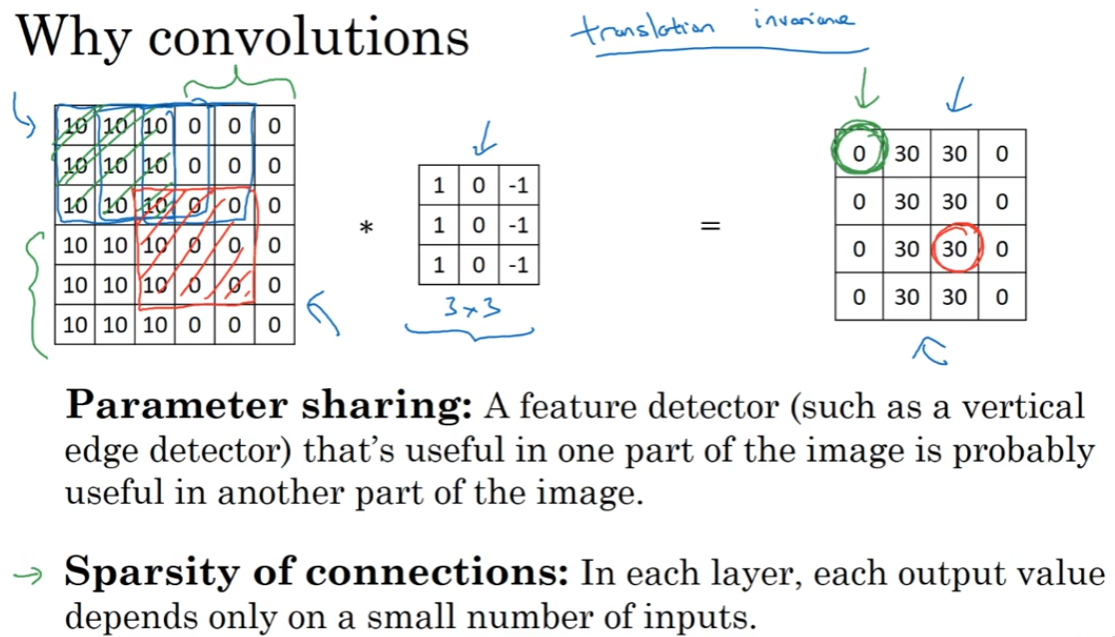

1.11 为什么使用卷积？（Why convolutions?）

卷积神经网络为何有效？如何整合这些卷积？如何通过标注过的训练集进行卷积神经网络的训练？

卷积神经网络相比只有全连接的普通神经网络的优势：参数共享和稀疏连接。

• 参数共享：filter的参数可以用于图片的任何区域，来提取特征。

• 稀疏链接：输出图像的每个像素仅与几个源图像的像素有关（不是全连接）。

这两点保证了卷积神经网络可以用比较小的数据集进行训练，并且不容易过拟合。

卷积神经网络善于捕捉平移不变（translation invariance），因为神经网络的卷积结构保证了，即使移动几个像素，图片依然具有非常相似的特征。

训练卷积神经网络的过程：

通过梯度下降或其他优化算法，优化参数，让损失函数 $J$ 降到最低。

第二周 深度卷积网络：实例探究(Deep convolutional models: case studies)

一些卷积神经网络的实例分析：Classic networks（LeNet-5，AlexNet，VGG），ResNet，Inception（1×1卷积）；计算机视觉问题建立在小数据系统上，需要进行：数据增强，迁移训练，使用开源。

2.1 为什么要进行实例探究？

好的网络架构可能在其他任务中也好用。

2.2 经典网络

红笔写的是现在基本不用的技术。

在LeNet提出时，使用的这些技术现在已经基本被取代了：sigmoid和tanh激活函数；平均池化；valid 卷积；受限于计算能力，卷积的计算方法也很复杂。现在用的是：ReLU；最大池化；same卷积。

在AlexNet中，使用了ReLU、same卷积、max-pool、设置stride、softmax等新技术。

LeNet-5大约有60,000个参数；AlexNet有大约60,000,000个参数。

在AlexNet提出时，GPU的处理速度还比较慢，所以AlexNet采用了很复杂的方法在两个GPU上训练。

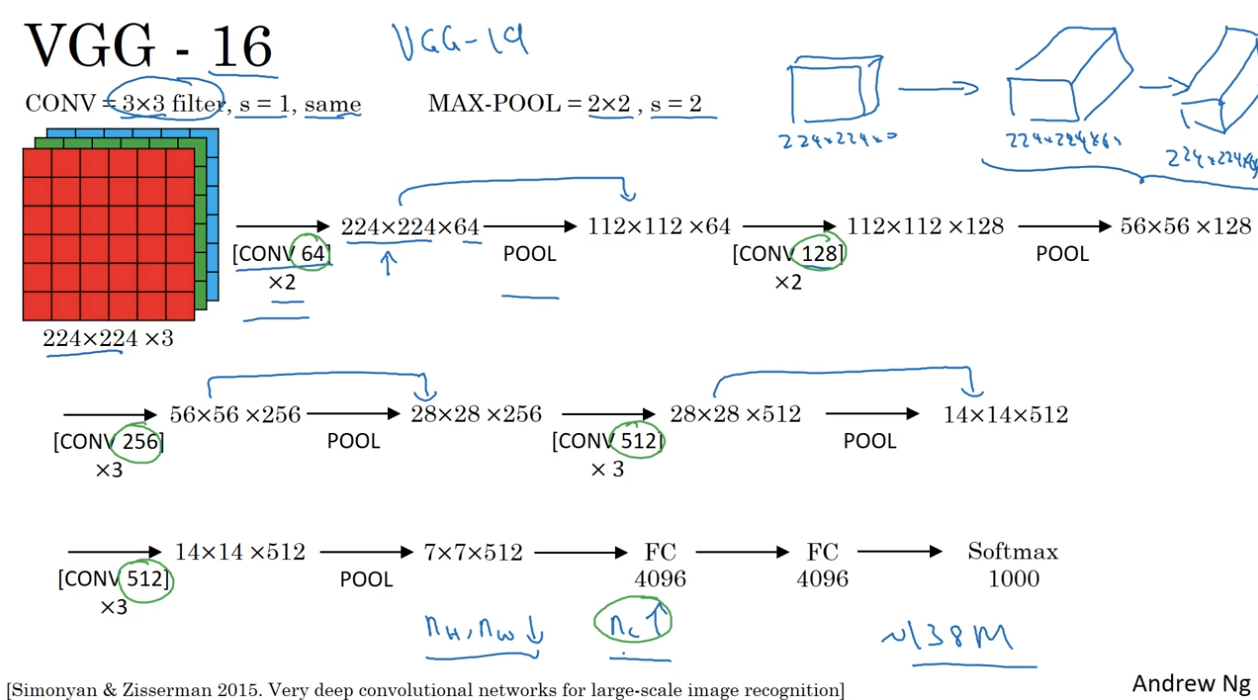

VGG-16网络没有很多超参数，专注于构建卷积层。16的意思是网络中有16层有权值的地方（2+2+3+3+3=13卷积层，3全连接层）。

• CONV = 3×3 filter, s=1, same
• MAX-POOL = 2×2, s=2

VGG-16 有约 138,000,000 个参数，但结构很规整，图像缩小的比例和channel增加的比例是有规律的。后面的VGG-19比这个模型更大，但这两个模型表现差不多。

2.3 残差网络（Residual Networks (ResNets)）

很深的神经网络难以训练，因为存在梯度消失和梯度爆炸的问题。使用ResNet，可以训练北京深层的神经网络。

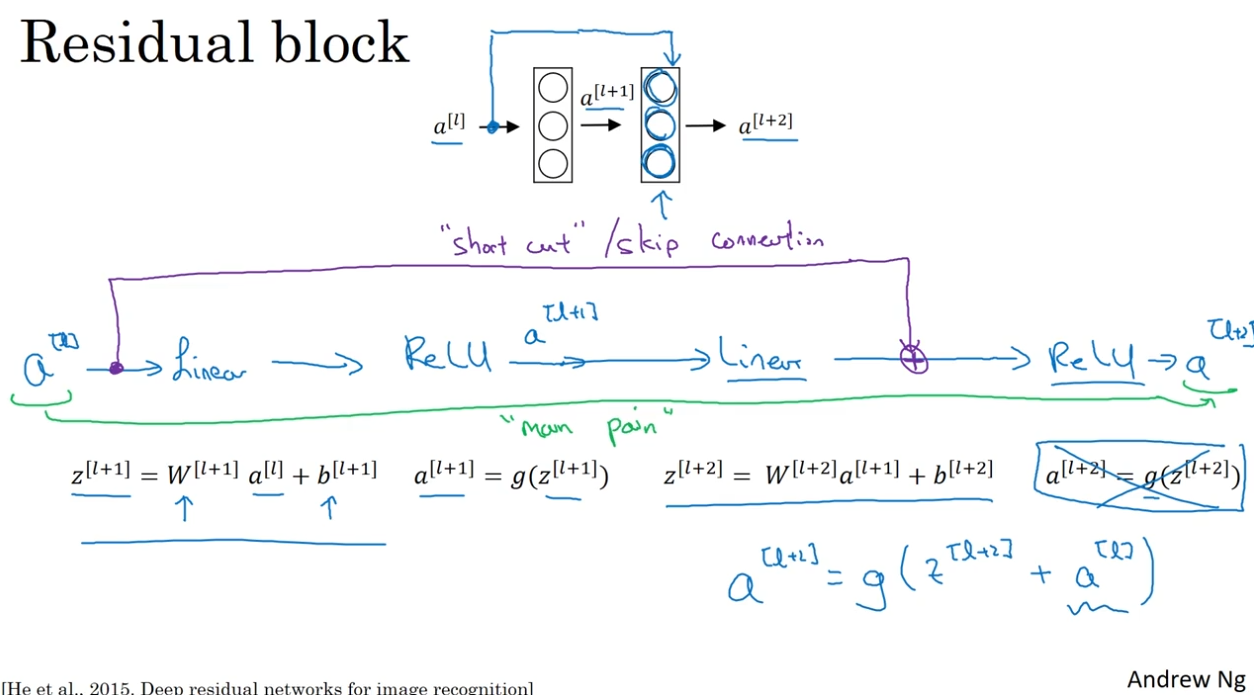

每两层组成一个残差块：浅层的激活值通过short cut，直接输入到深层的非线性函数（如ReLU）中。

$$a^{[l+2]} = g(z^{[l+2]}+a^{[l]})$$

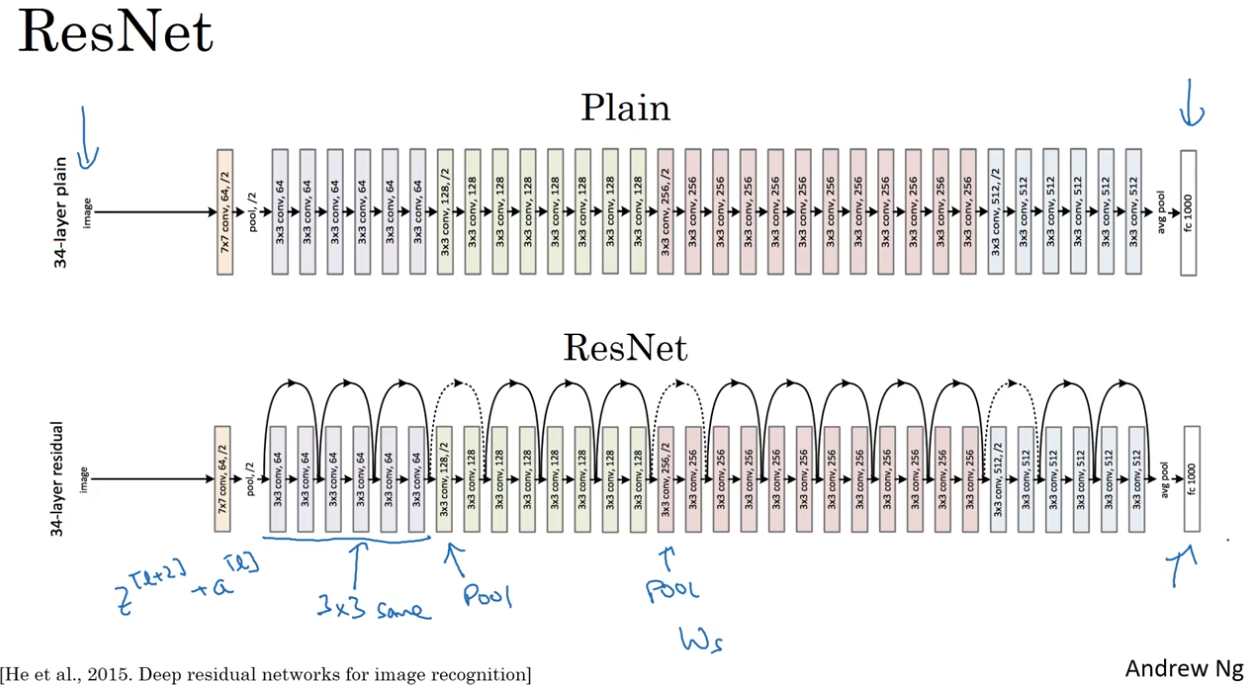

论中将没有使用残差块的神经网络叫做Plain网络，在理论上层数越多，损失越小；但实际情况是，网络越深，在训练集上的误差会反弹。ResNet就会解决这一问题。

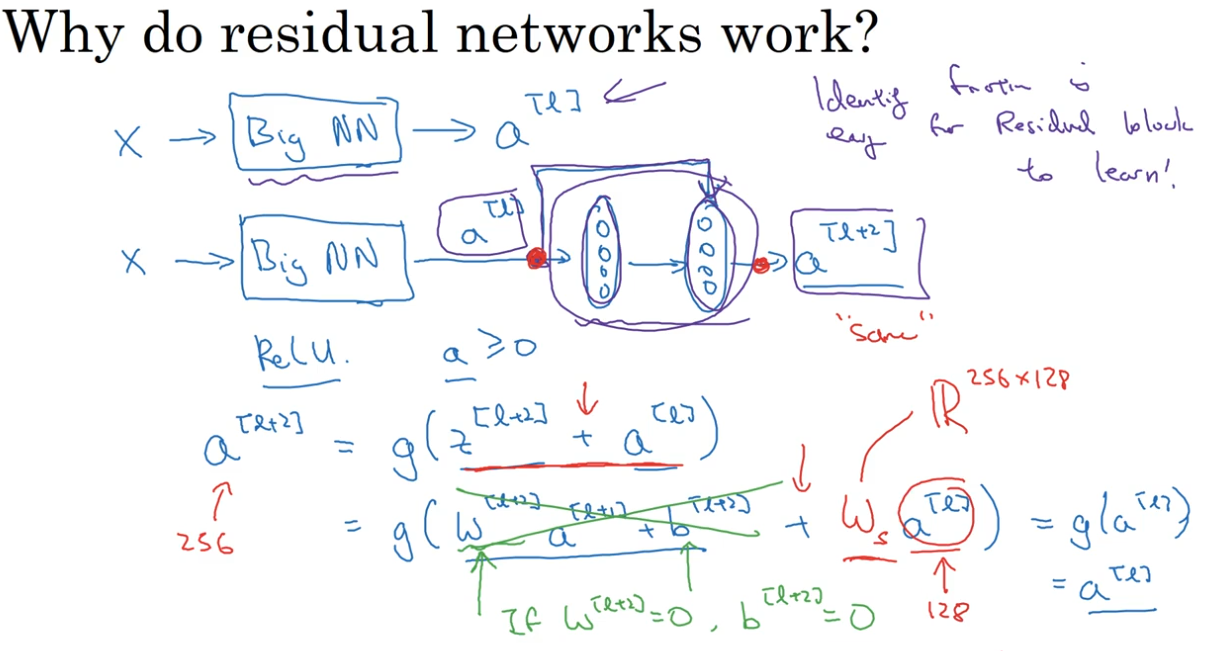

2.4 残差网络为什么有用？

如果让 $w,b$ 都为0，那么 $a^{[l+1]} = a{^{[l]}}$ ，学习恒等函数对残差块来说很简单。也就是说，虽然加上一个残差块（两层神经网络），效率也不逊色于更简单的神经网络。并且残差块添加的位置也不影响网络的表现。

在不伤害性能的基础上，如果残差块的隐藏单元学习到一些有用信息，那么就能比恒等函数表现得更好。

而对于plain神经网络来说，就算是学习恒等函数的参数都很困难，因此很多层最后的表现变差了。

另外，ResNet使用same卷积，保证 $z^{[l+2]}$ 和 $a^{[l]}$ 有相同的维度，可以相加。如果输入和输出维度不一样，就再增加一个矩阵 $w_s$ 。

几个之前提到的细节：

• 使用3×3 same卷积，保证 $z^{[l+2]}$ 和 $a^{[l]}$ 有相同的维度，可以相加。
• pool-like 层，进行 /2 降维操作。
• CONV-CONV-CONV-POOL 交替进行的结构。

2.5 网络中的网络 / 1×1卷积

1×1卷积添加了非线性函数，可以让网络学习更复杂的函数。

1×1卷积对单通道作用不大，但对于多通道，可以把所有通道相同位置的数输出成一个数（对应位置相乘 -> 相加 -> ReLU）。如果filter数量不止一个，可以输出多个通道。

论文名字叫 network in network ，这种方法也可以称为1×1卷积。论文中的架构没有得到广泛使用，但这种方法利用到了之后的Inception等模型上。

作用如上图。POOL的作用是压缩 $n_H,n_W$，而 1×1 卷积可以压缩 $n_C$，减少信道数量来简化计算。当然让信道数量保持不变或者增加也可以。

2.6 Inception 模块简介、

Inception模块：

Inception：不需要人来决定使用什么规格的filter、是否使用POOL。网络结构更复杂但表现更好。

如图，Inception模块输入某个量，经过不同的处理，输出将这些结果叠加起来。

Inception网络不需要人为决定使用哪个fitler，或是否需要池化，而是由网络自行决定这些参数。我们可以给网络添加这些参数的所有可能的值，然后把这些输出连接起来，让网络学习他需要什么样的参数。

为了维持所有的维度相同，对卷积要使用filter卷积，对池化要使用padding（比较特殊的POOL）。

巨大的运算量：

Inception模块的问题是参数多，计算成本高。以 5×5卷积的一部分为例：需要 5×5×192 filter，对于输出的每个数都要做 filter 规格次数的乘法，也就是一共要做 $(28×28×32) * (5×5×192) ≈ 120 M$ 次乘法。

改进方法：

使用 1×1 卷积得到相同规格的输出，通过压缩成较小的中间形态（瓶颈层bottleneck layer）。

一共要做 $(28×28×16) * (1×1×192) + (28×28×32) * (5×5×16) ≈ 2.4 M + 10 M = 12.4 M$ 次运算，乘法计算的成本大约变为原来的十分之一。

通过合理构建瓶颈层，既可以显著缩小表示层的规模，又不会降低网络性能，从而大量节省计算成本。

2.7 Inception 网络 / GoogLeNet（Inception network）

Inception模块：

Inception网络：

红圈：由Inception模块重复堆叠而来，有些max-pooling层，来改变长和宽。

绿圈：一些分支，通过一些隐藏层，做一个softmax分类。它确保了即使是隐藏单元和中间层，也参与了特征运算，也能进行预测图片的分类。并且防止网络过拟合。

其他：也有变体把 Inception 和 ResNet 结合起来。可以看Inception的后续论文。

2.8 使用开源的实现方案

很多神经网络难以复现，因为一些超参数的细节调整会影响性能。

先从使用开源的实现开始。

2.9 迁移学习（Transfer Learning）

用迁移学习把公共数据集的知识迁移到我们自己的问题上。

在做一个计算机视觉的应用时，相比于从头训练权重、随机初始化，可以下载开源的、别人已经训练好的网络结构的权重，作为我们模型的初始化。

以猫咪分类问题为例，我们使用预训练的 ImageNet 模型，将最后分类改为 softmax 分类这是猫是Tigger，还是Misty，还是都不是。

图上：把前面预训练的模型当作冻结的，只训练跟我们的 softmax 层有关的参数。

• 或许可以设置trainableParameter = 0​或freeze=1这样的参数，指定不训练特定层的权重。

• 可以把前面冻结的模型看作一个函数，输入一张图片，输出一个特征向量。只训练后面的softmax层，用这个特征向量来做预测。因此可以提前计算训练集中所有样本的这一层的激活值，然后存到硬盘里，在此之上训练softmax层。这样就不用每次遍历数据集重新计算这一层的激活值了。

图中：如果模型特别大，可以freeze一部分模型，然后训练后面的模型。也可以freeze一部分模型，把后面的模型进行修改。

• 规律：数据集越大，需要冻结的层数越少，需要进行训练的层数越多。

图下：如果有特别多的数据，就用开源的网络和它的权重当作参数的初始化，然后训练整个网络。

其他：计算机视觉问题中，迁移学习特别常用。除非有一个极其大的数据集，才从头开始训练所有东西。

2.10 数据增强（Data augmentation）

计算机视觉方面的主要问题是没有办法得到充足的数据。当训练模型时，不管是从别人预训练的模型进行迁移学习，还是从源代码开始训练模型，数据增强会经常有所帮助。

数据增强的方法：

• 镜像翻转、随即裁剪（保留主体）、旋转、剪切、局部弯曲 等。也可以组合起来用，但因为太复杂，实际上用的很少。
• 色彩转换，进行RGB的调整，一般是根据某种概率分布来决定改变的值。
  • *对RGB不同的采样方式：使用PCA（见机器学习网课笔记）。在AlexNet的论文中，成为“PCA color augmentation”，比如我们的图片呈紫色（红蓝多，绿少），那么PCA颜色增强算法会对红蓝有大的增减幅度，对绿的变化相对少，以此使总体的颜色保持一致。

如果数据集比较大，常用的方法是设置单个thread，串行读取数据、进行数据增强。

• thread A：从硬盘读数据并数据增强。CPU有一个thread不停地从硬盘中读取数据，同时进行变形或颜色转换形成新的图像，从而构成一个batch或者mini-batch的数据；

• thread B：训练。这些数据被传递给其他thread（可能是CPU或GPU），进行模型的训练。

以上两个thread可以并行实现。

其他：数据增强也有一些超参数，比如如何进行颜色变化等。方法依然是学习开源的实现。

2.11 计算机视觉现状

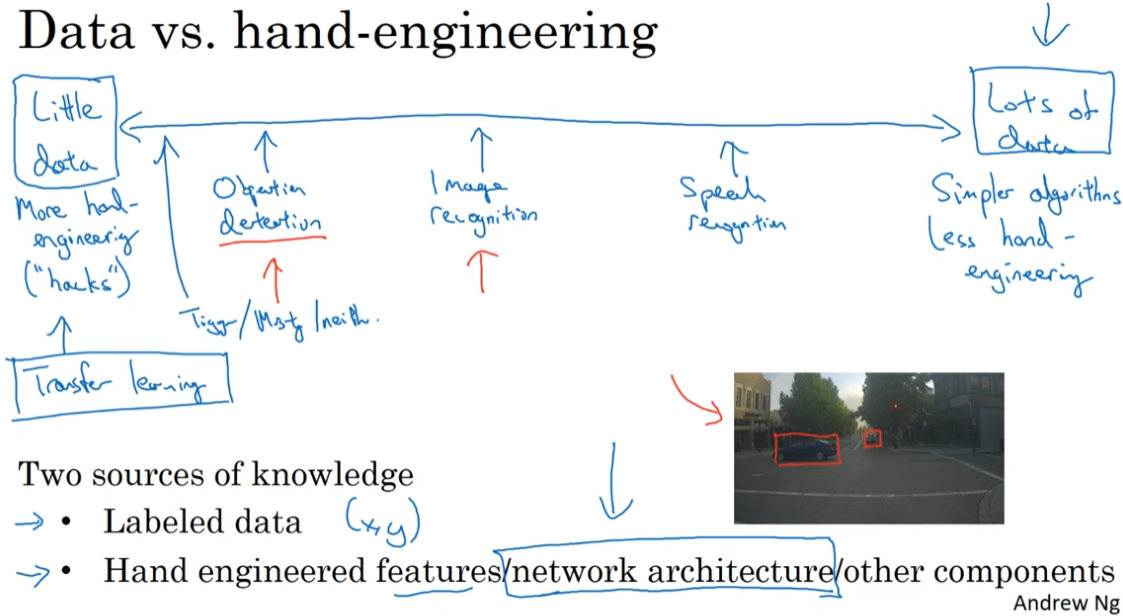

从数据少到数据多的应用场景：目标检测，图像识别，语音识别

数据很多时：不需要精心设计模型，可以使用简单的算法、较少的人工。

数据很少：进行更多手工工程，进行迁移学习。

知识的两种来源：标签；手工工程。如果没有很多标签，就用更多的手工。

计算机视觉问题通常数据相对较少，更多依赖于手工工程，并且设计比较复杂的网络架构，有比较复杂的超参数选择问题。可以说：计算机视觉问题建立在小数据系统。

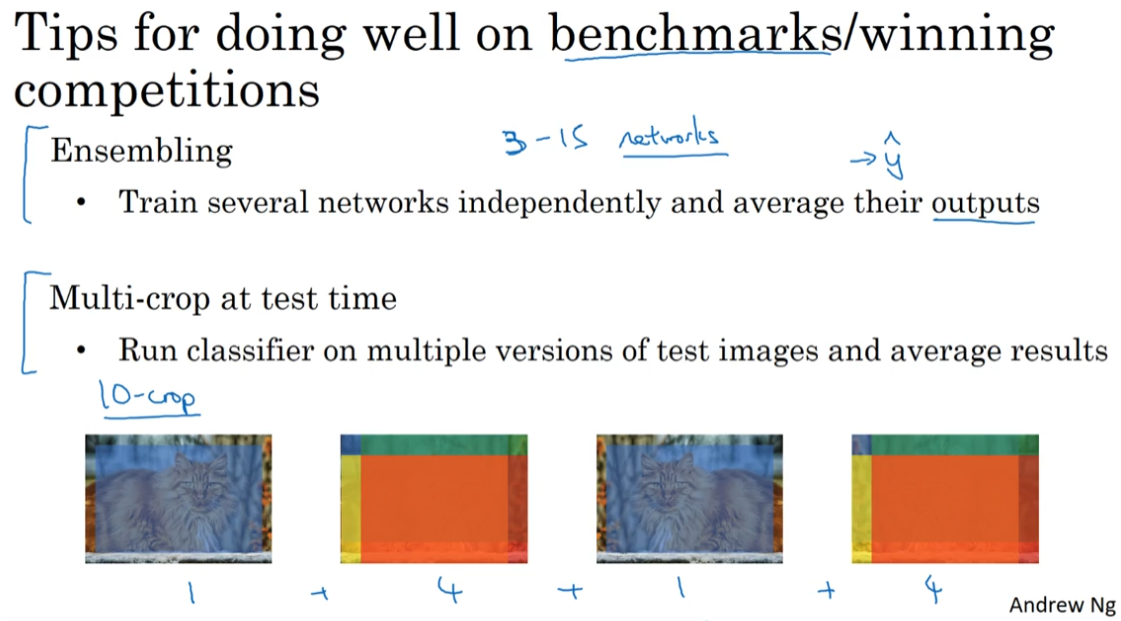

在benchmarks（基准测试）/竞赛上取得好的表现的方法：

• 集成
  • 当构思好神经网络之后，独立训练几个网络，并对它们的输出求平均。
  • 集成需要保留多个网络，对内存有比较大的占用。
• multi-crop
  • 这是一种将数据增强扩展到测试集的方法。以10-crop为例，把测试集的图片分为（中心裁剪、四角裁剪、镜像中心裁剪、镜像四角裁剪）十张图片，分别对它们进行分类，并对输出求平均。
  • multi-crop只需要保留一个网络，不会占用太多内存，但会让运行时间变慢。

需要注意，这是在基准测试和竞赛中使用的方法，不要在真实生产场景下使用这些方法，因为会让运行时间变慢。

由于计算机视觉问题建立在小数据系统，其他人已经完成了大量的网络架构的手工工程；并且一个神经网络在一个视觉问题上很有效，通常也会解决其他视觉问题。

所以想建立一个使用的系统，最好先从其他人的神经网络架构入手。尤其是开源系统，会包含超参数设置等细节问题。最好使用预训练的模型，在我们自己的数据集上进行调优。

第三周 目标检测（Object detection）

(1) 能完成 classification 的卷积神经网络。我们希望找到 location

(2) 结合滑动窗口进行 detection（滑动窗口+CNN），可以找到 location 了。但计算量大

(3) 滑动窗口的卷积实现（overfeat），计算简单了。但滑动窗口精度不高

(4) YOLO算法，划分单元格，每个格子预测中点在格子内的物体和物体的边框。可以预测物体的精确边框了。但单个物体有多个边框

(5) mon-max supression，单个物体只有一个边框了。但一个格子只能检测一个对象

(6) anchor boxes，一个格子可以检测多个对象了。

3.1 目标定位（Object localization）

detection问题中，图片可以包含多个对象，甚至是多个不同分类的对象。

classification 的思路可以帮助学习 classification with localization 问题；classification with localization 的思路又有助于学习 detection 问题。

我们从 classification with localization 问题开始。

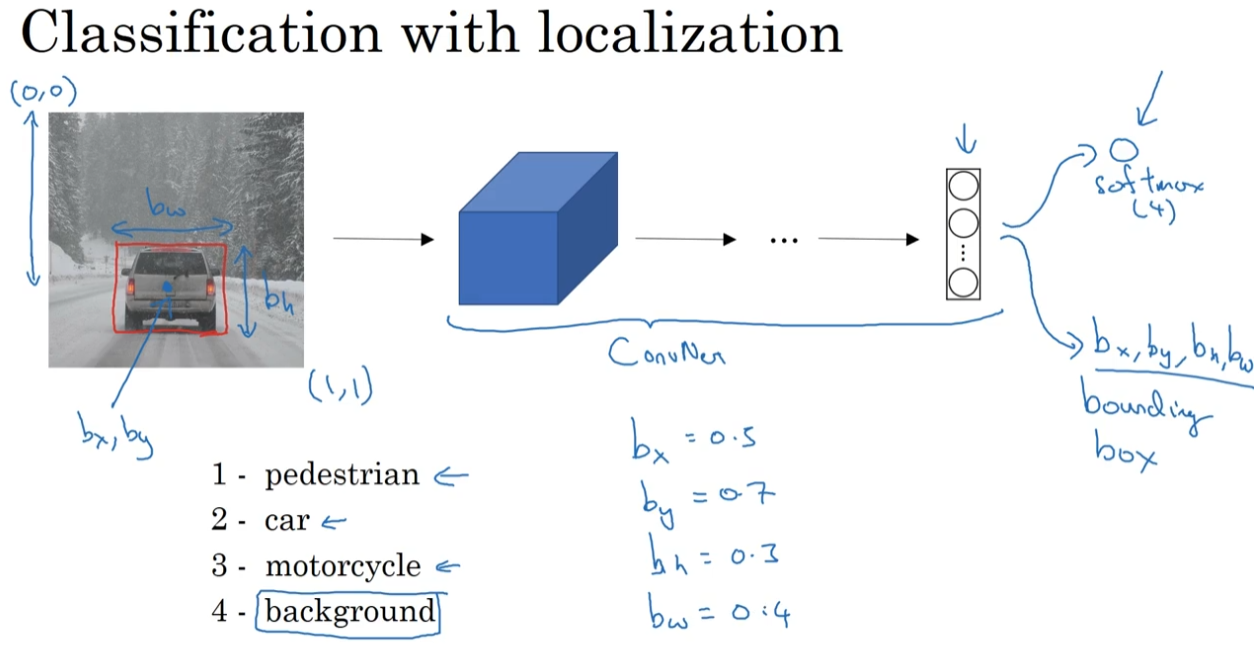

classification with localization pipeline：

图片输入ConvNet，输出一个4分类的softmax + 一个定位坐标。

标签 y 定义如下：

假定图片中最多出现一个对象。输出 y ：

• P_c：是否有物体（没有就是第四类background）
• bx, by, bh, bw：物体框
• c_1, c_2, c_3：是哪一类物体

图右侧有两个例子，”?” 是不需要关心的数。

损失函数定义见图左。当 $y_1=1$，使用 squared erorr；当 $y_1=0$，不许考虑其他元素，只看 P_c 的准确度。

也可以对不同部分使用不同的损失函数，比如对分类部分 c_1, c_2, c_3 使用对数，对 bx, by, bh, bw 使用平方误差，对 P_c 使用逻辑回归损失函数。全用 squared error 也是可以的。

3.2 特征点检测（Landmark detection）

以面部识别为例，选定脸部特征点的个数，并生成包含这些特征点的标签训练集，就可以利用神经网络输出脸部特征点的位置。

检测关键点也是数据集图形效果的一个关键构造模块，有了关键点，我们可以进行各种处理，比如扭曲、头戴皇冠的AR等等。

为了得到这样的效果，我们需要一个带有关键点的数据集，这个数据集是人工标注的。举个例子：如果有64个关键点，并且采用图中上方的标签结构，就需要一个129维的标签y。

对人的姿态检测问题，也可以建立关键点。

3.3 目标检测（Object detection）

有了上两节的目标定位和特征点检测，可以通过滑动窗口构建目标检测系统了。

step 1：训练一个ConvNet，输入切割好的图片，输出是否是一辆汽车，y=0或1.

step 2：选定一个特定大小的窗口，将窗口在图片中滑动，把每个切片输入ConvNet进行识别。一次滑动结束后，使用更大的窗口重复上述操作。

不管汽车在图片中的哪里，总有一个窗口能让汽车被识别出来。

滑动窗口的一个大问题是计算开销。如果步幅很大，会让输入ConvNet的窗口切片减少，但粗粒度可能会影响性能。如果采用小粒度或小步幅，传递给ConvNet的窗口切片会特别多，计算成本很高。

这个问题已经有了比较好的解决方法，在下节讲。

3.4 滑动窗口的卷积实现（Convolutional implementation of sliding windows）

首先知道怎样把全连接层转换成卷积层：

• 为了代替将 5×5×16 展开成 400 维的全连接层：进行 400 个 5×5×16 卷积核的卷积，得到 1×1×400 的输出层。 1×1×400 的输出是上一层 5×5×16 激活值经过某个线性函数的输出结果。

• 为了代替 400 到 400 的全连接层：进行 400 个 1×1 卷积核的卷积。

• 为了代替 400 到 softmax分类的全连接层：进行 4 个 1×1 卷积核的卷积接一个softmax函数，最终得到 1×1×4 的输出层。

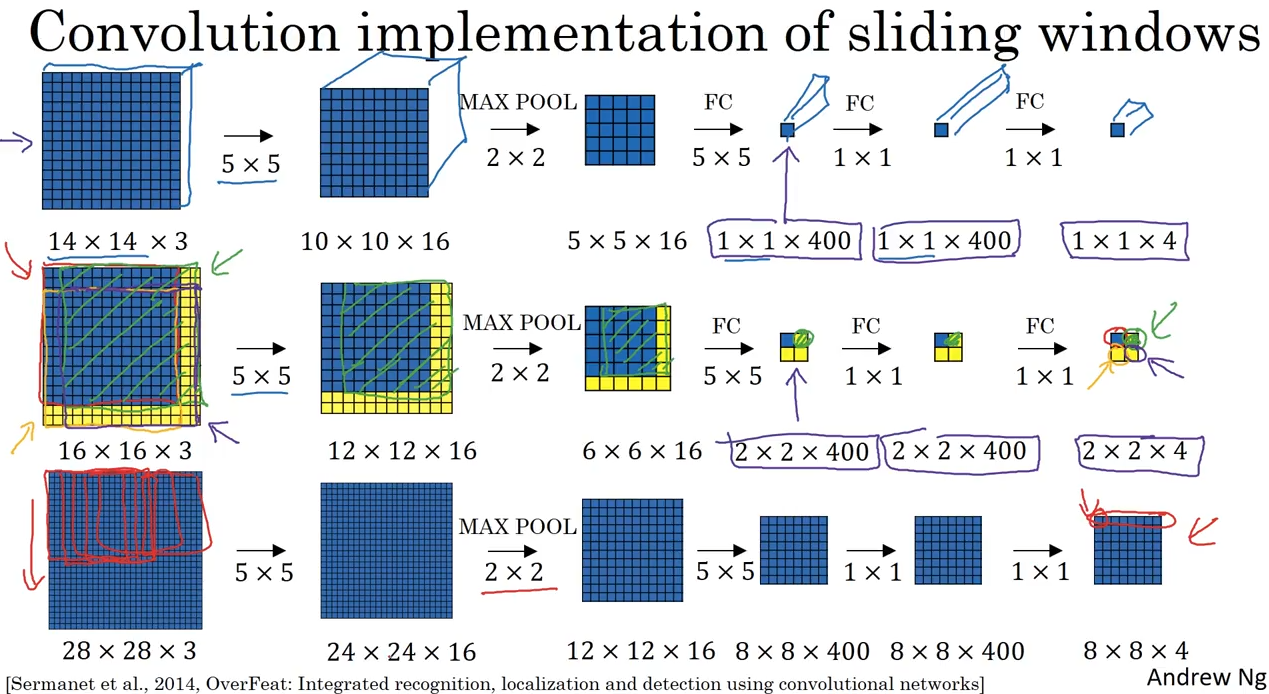

滑动窗口的卷积实现：

我们有一个 14×14×3 作为输入的ConvNet。如果在 16×16×3 的大图像做滑动窗口，会划分为四部分、进行四次卷积。结果发现，这四次卷积操作中的很多计算都是重复的。

直接对大图进行相同的卷积操作。现在输出层为 2×2×400 而不是 1×1×400。这四次卷积分别对应输出层 2×2 的四个角。（绿色区域的卷积是其中一个例子）

通过把滑动窗口的很多次卷积作为一张图片输入给ConvNet进行计算，其中的公有区域可以共享很多计算。

同理，对 28×28×3 的图片直接进行卷积，相当于做 8×8 次步长为 2 （因为MAX POOL是2×2）的卷积，并且把结果按滑动窗口的顺序排列起来。

总结：对大图直接进行卷积，一次得到所有预测值。

这个算法效率高，但仍然存在一个缺点：边界框的位置可能不够准确，由于步长的存在，滑动窗口可能不能很好的框选住物体。在下节解决这个问题。

其他：这个思路也被R-CNN借鉴，从而诞生了Fast R-cNN算法。

3.5 Bounding Box 预测 - YOLO 算法

更精准的边界框预测算法：YOLO算法。

把图片分成若干格，对每一格应用之前讲过的 classification with localization 算法。对于里面有车的格子，预测出绿色、黄色的标签；对于其他格子，预测出来紫色的标签。每个单元格负责预测中点位于该格子内的物体和物体的边界框。

以图中 3×3 格子，长度为 8 的向量，总的输出尺寸是 3×3×8。

如果我们训练这样一个神经网络：输入为 100×100×3 的图片，经过一个ConvNet，最终映射到 3×3×8的输出。通过反向传播训练这个网络，使其能将任意输入x映射到这类输出向量y。这个神经网络可以输出精确的边界框。

细节补充：

• 根据物体的中心点划分它所在的格子，即使对象可以跨越多个格子，也只会被分配到一个格子。

• 在实践中可以使用更精细的格子划分，比如 19×19，降低不同物体中心位于同一个格子的概率。

• 在YOLO中也使用滑动窗口的卷积实现，不会分别计算每个格子经过ConvNet的输出。这加速了YOLO算法的运行，实际上它的运行速度很快，可以达到实时识别。

表示 bounding box 的约定：

bx, by, bh, bw 单位是相对格子尺度的比例。

• bx，by 必须在 0 到 1 之间。
• bw，bh 可以大于1，因为车的尺寸可能比一个格子大。

其他：YOLO论文比较难懂，一些细节很难理解。

3.6 交并比（Intersection over union）

如何判断 object detection 算法运作良好？定义IoU的概念。

实际的 bounding box 是红色，我们预测的是紫色。IoU 计算它们交集（intersection）和并集（union）的比值，并跟一个阈值进行对比。

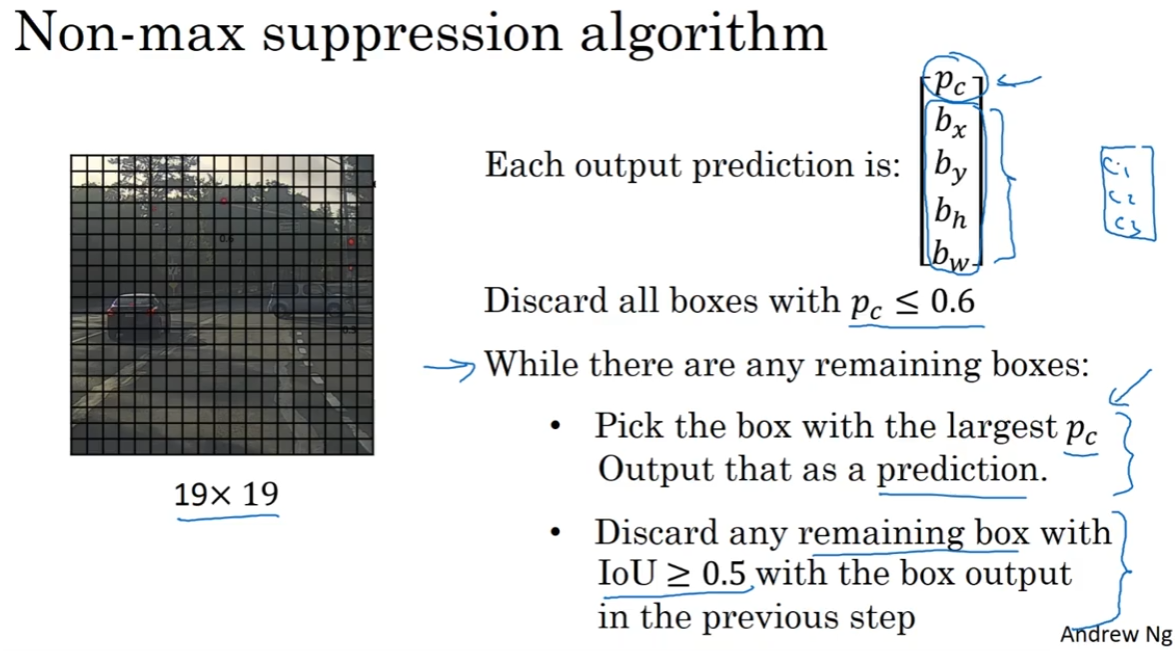

3.7 非极大值抑制（Non-max suppression）

分格子进行检测后，不仅中心点的格子会认为自己含有某个物体，周围的格子也会认为自己检测出了这个物体。导致很多格子的 P_c 值会比较高（图中的数字）。导致对同一个对象做出多次检测。

非极大值抑制：首先看概率最大的一个，标记这里检测出了车（图中高亮）；然后逐一检查剩下的矩形，对所有与这个bounding box有很高交并比（IoU）的其他bounding box的输出抑制。

通过非极大值抑制，确保算法对每个对象只检测一次。

算法步骤：

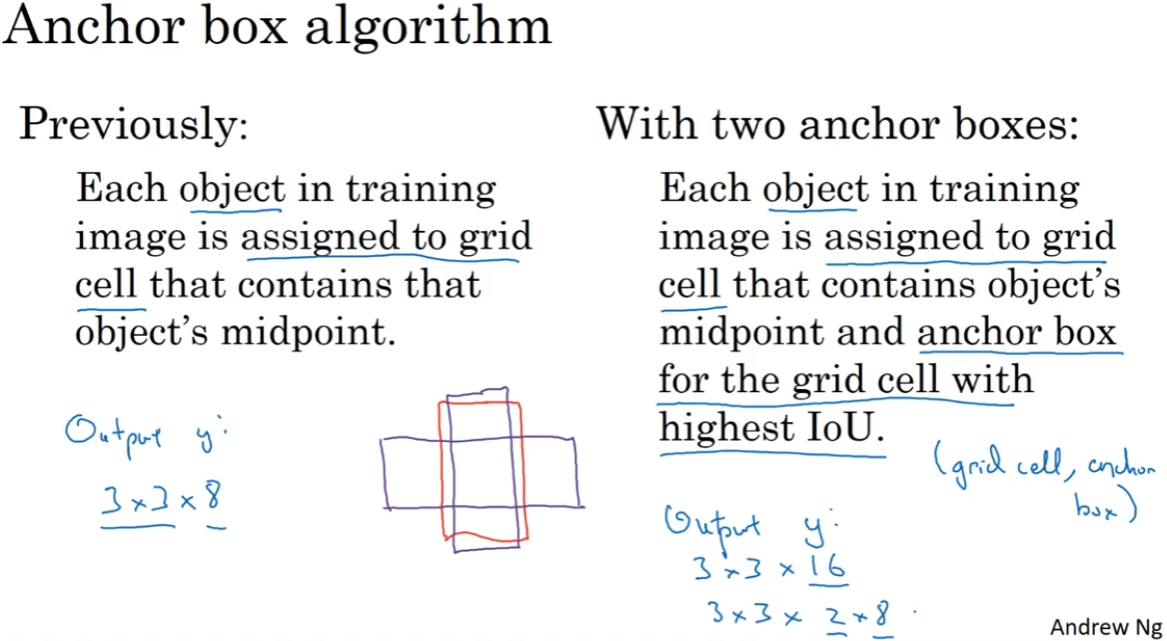

3.8 Anchor Boxes

现在的问题：每个格子只能检测出一个对象。如何能让一个格子检测多个（中点位于格子内的）对象？

方法：设置几个anchor box。以两个为例：

如果有两个anchor box，标签变为16维，输出从 3×3×8 变为 3×3×16。

文字描述：

检测到的物体，寻找跟哪个 anchor box 的交并比更高，然后填入 $y$ 相应的位置。

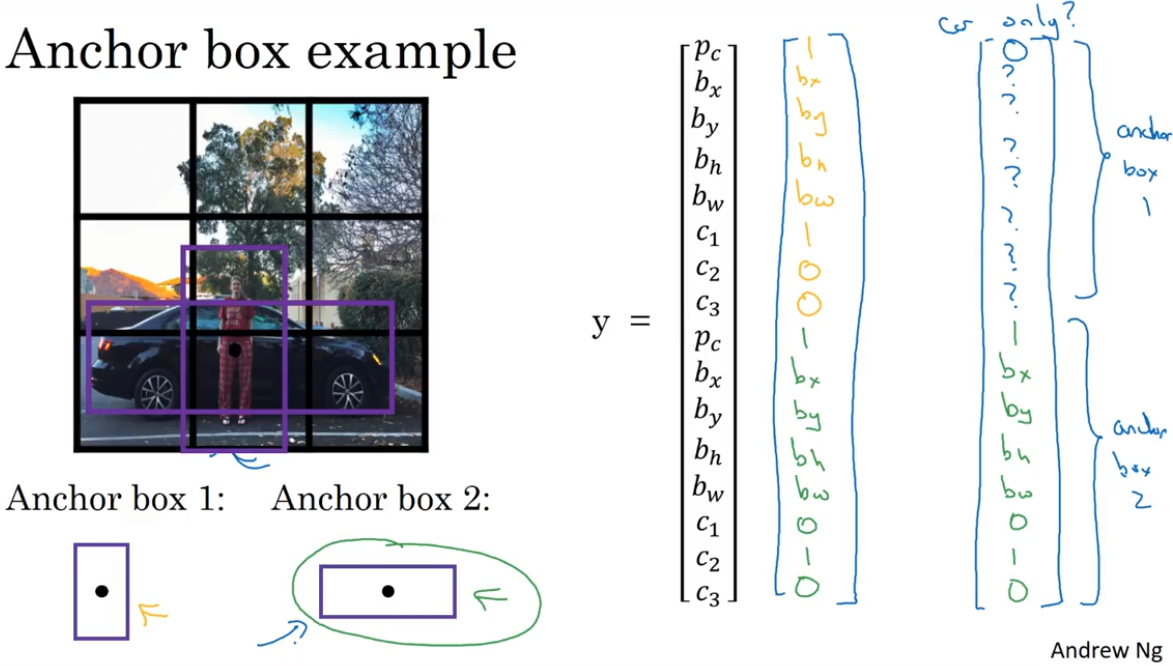

一个具体例子：

如果指定 anchor box 1 大约是行人形状，anchor box 2 大约是汽车形状，同时有人和车、只有车的 $y$ 如图右侧所示。

异常情况：

• 如果一个格子中有三个对象，但只设置了两个 anchor box

• 同一个格子的几个 anchor box 形状相似

这两种情况发生时，算法没有好的解决方法，需要引入一些打破僵局的默认手段专门处理这些情况。

其他：

• anchor box 要处理的格子有多个对象的中点问题出现的很少（361个格子很难重复），但设立 anchor box 的好处在于能让学习算法更具有对数据集的针对性，尤其是数据集中有一些很瘦很高的对象，比如行人，或者汽车这样很宽的对象。
• 如何选择 anchor box 的形状？
  • 一般是手工指定。选择 5~10 个，涵盖想要检测的对象的各种形状。
  • 另一个更高级的方法：使用 k-means ，将两类对象形状聚类，来选择最具代表性的 anchor box。

3.9 整合起来：YOLO 算法

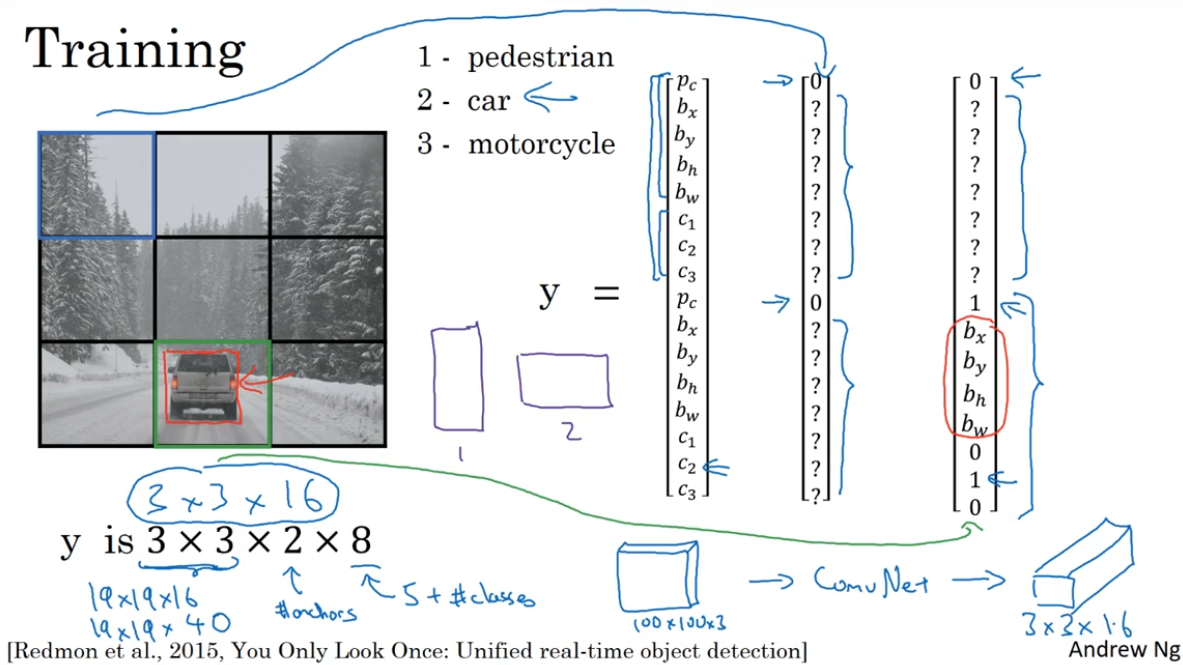

训练模型：训练一个卷积神经网络，输入图片，输出相应的标签 $y$。

进行预测：

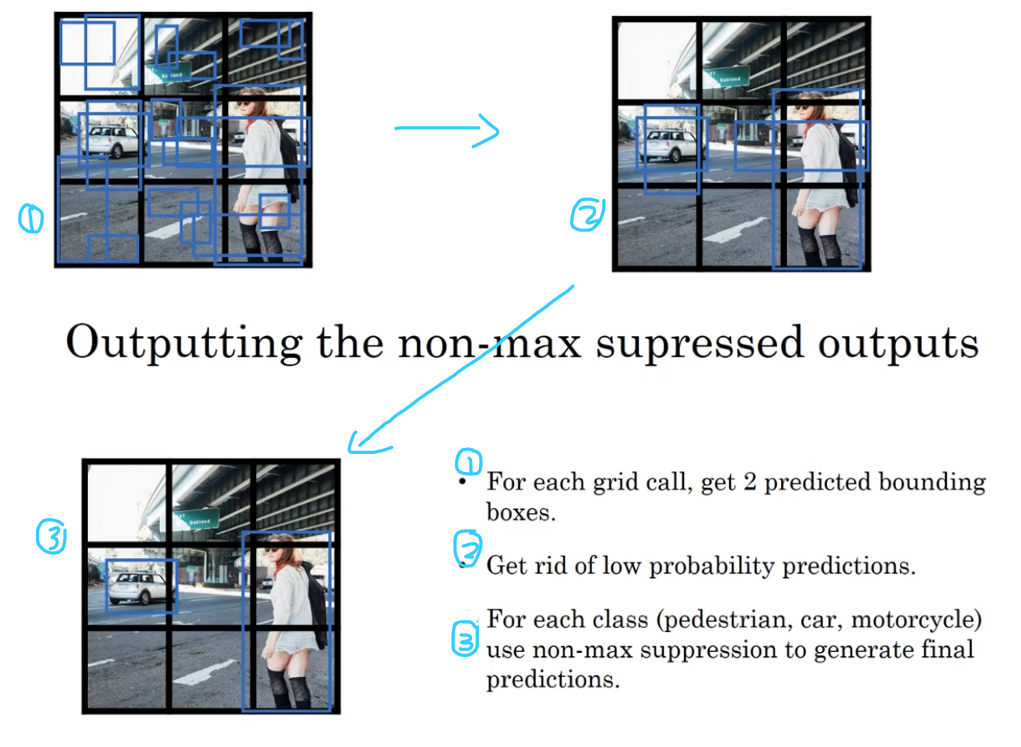

进行非最大值抑制：

• 对于每个格子，都有两个 anchor box 预测的结果。有些 bounding box可以超出所在格子的宽高。

• 丢掉概率很小（P_c）的预测。

• 对每个类别，单独运行非最大值抑制。分别找到独立的行人、汽车、摩托。

3.10 *候选区域（Region proposals ）

在目标检测领域论文中的常见算法，在少数窗口上运行CNN分类器。

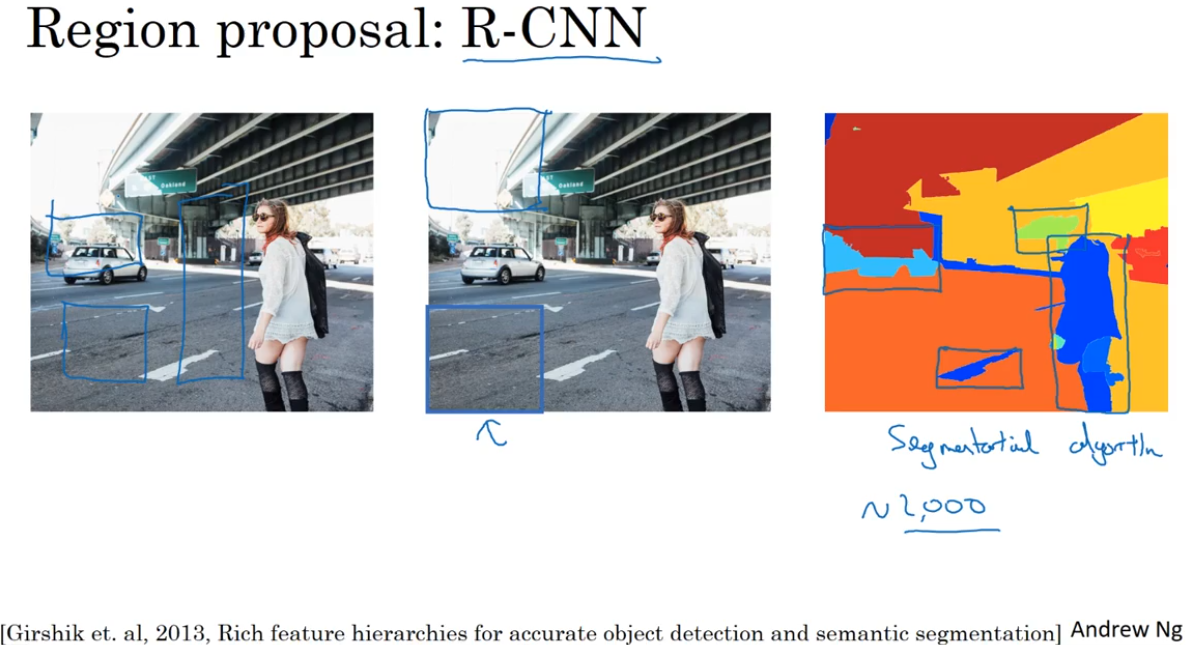

有些滑动窗口并没有进行识别的价值。因此 R-CNN 算法尝试选出一些区域，在这些区域上运行CNN分类器是有意义的。

运行图像分割算法，找到一些色块（如2000个），在色块上放置边界框，然后跑CNN分类器查看结果。

可以看出，R-CNN运行比较慢。

basic R-CNN使用某种算法求出候选区域，然后对每个候选区域跑一下CNN分类器，每个区域输出一个标签+边界框。（得到的边界框更精确，而不是色块的边界框）

Fast R-CNN：滑动窗口的卷积实现。加速了R-CNN。

得到预选区域的聚类步骤（propose regions）仍然比较缓慢。

Faster R-CNN：使用CNN而不是传统图像分割算法，来获得候选区域色块。

其他：大多数更快的R-CNN算法实现还是比YOLO慢很多。因为R-CNN需要两步，先得出预选区域，然后进行识别；而YOLO是 you only look once。

第四周 特殊应用：人脸识别和风格迁移

4.1 什么是人脸识别？

识别人脸+活体检测。

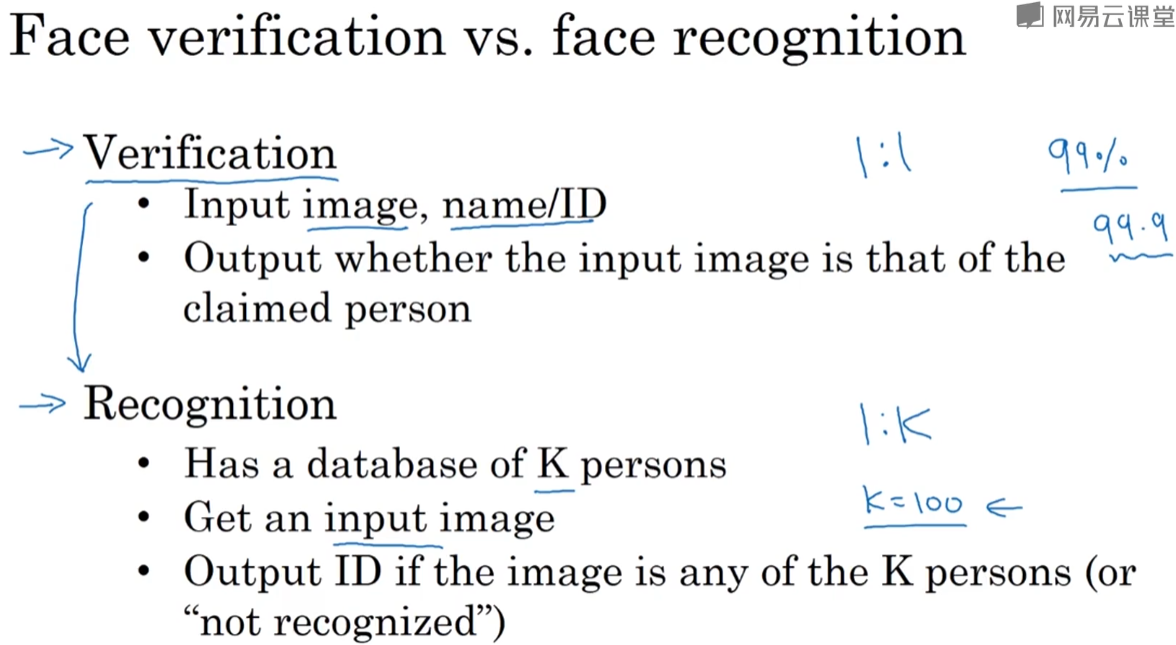

一些术语：

• 人脸验证（verification）：输入图片和身份，验证图片和身份是否对应。一对一。

• 人脸识别（recognition）：输入图片，识别出身份。一对多。

先构建verification系统。如果表现够好，就将其用在recognition系统上。

4.2 One-Shot学习（One-shot learning）

需要通过单张图片或单个人脸样例，就可以识别这个人的身份。

如果使用图中画出的结构，训练CNN进行softmax识别，那么如果新加入一个人，就要修改输出数量并且重新训练CNN。

需要做到one-shot：只通过一个样本进行学习。

具体来说：

不训练CNN，而是学习similarity函数 $d(img1,1mg2)$ 。这个函数输入两张图片，输出差异值。

用输入图片跟数据库中的图片计算差异值，跟阈值比较，进行判断。

添加新的图片，也可以正常工作。

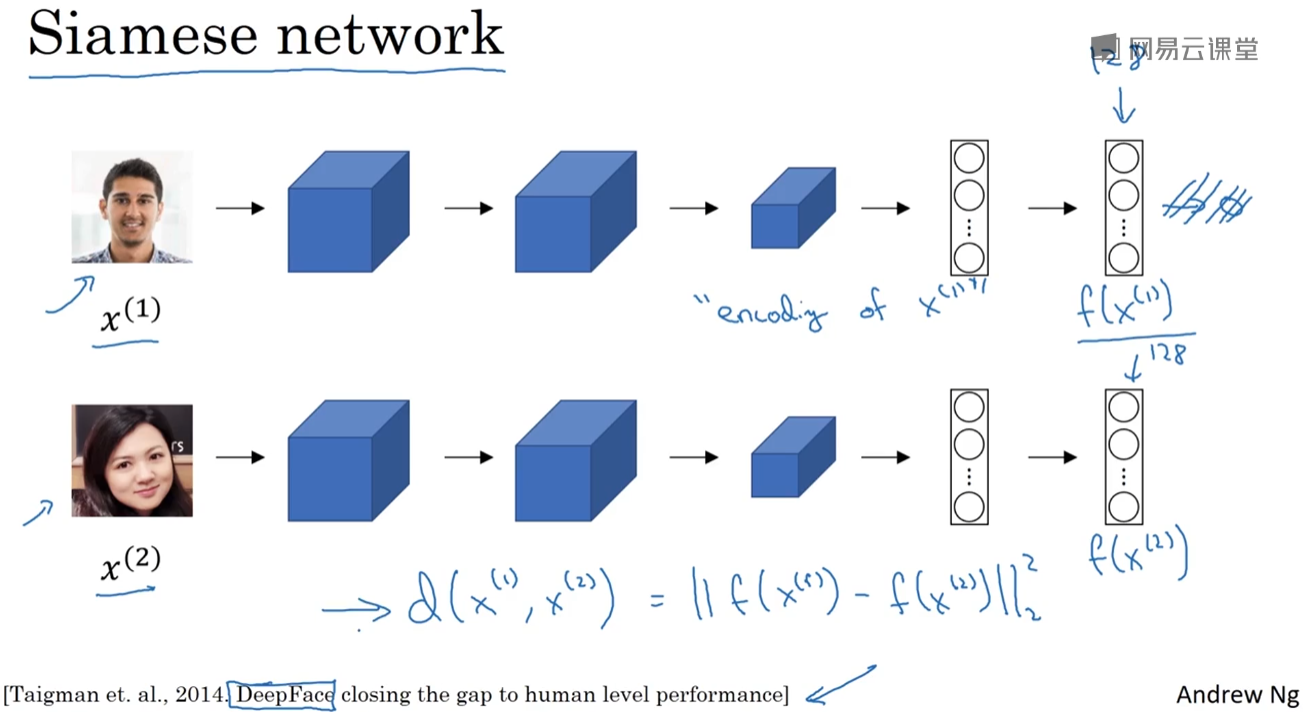

4.3 Siamese 网络（Siamese network）

想要学习similarity函数 $d(img1,1mg2)$ ，输入两张图片，输出它们的差异度或相似度。

实现的一个方式就是用 Siamese 网络，思路是：对于不同的输入运行相同的CNN，然后比较它们的输出。

有一个网络，输入一张图片，可以得到一个128维的向量。如果把两张图片 $x^{(1)},x^{(2)}$ 输入同样的网络，可以得到输出向量 $f(x^{(1)}),f(x^{(2)})$ 。

将 $d(x^{(1)},x^{(2)})$ 定义为两张图片编码之差的范数：

$$d(x^{(1)},x^{(2)})=||f(x^{(1)})-f(x^{(2)})||^2_2$$

从训练层面上：

训练神经网络参数，目标是：相同人物的图片，输出相似；不同任务的图片，输出相差较大。

下节：有了训练目标，具体定义怎样的损失函数？

4.4 Triplet 损失

想让神经网络学习到比较好的图片编码，方法之一是定义三元组损失函数（triplet loss），然后应用梯度下降。

同时看三张图片：样本图片Anchor、同样身份的图片Positive、不同身份的图片Negative。

我们想要：

$$||f(A)-f(P)||^2 - ||f(A)-f(N)||^2 ≤ 0 $$

为了确保不学习到全为0，来满足方程的编码方式：设置超参数 $\alpha$ ，作为margin。

$$||f(A)-f(P)||^2 - ||f(A)-f(N)||^2 + \alpha ≤ 0 $$

也就是要求不同身份的编码差异度要比相同身份的编码差异度大很多。

triplet loss 定义如下：

$$L(A,P,N) = max(||f(A)-f(P)||^2 - ||f(A)-f(N)||^2 + \alpha ,0 )$$

$$J=\sum^m_{i=1}L(A^{(i)},P^{(i)},N^{(i)}) $$

使用max函数，达到让第一项小于等于0的效果，而且不关心比0小多少。

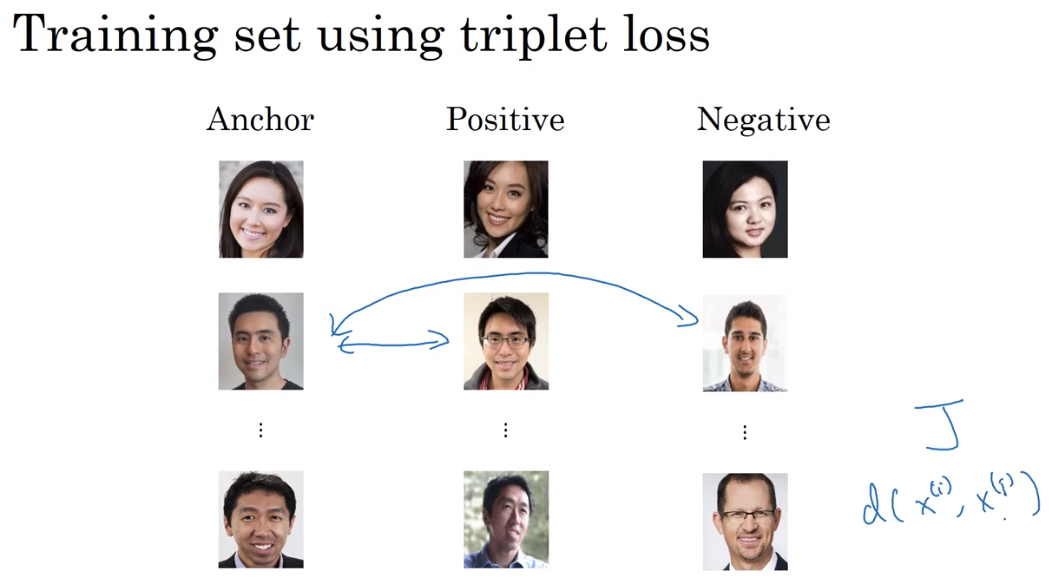

注意：为了定义三元组的数据集，需要成对的A、P，也就是需要同一个人的多张照片。这也是图中举例的数据集，1k人有10k图片的原因。在训练结束后，就达到了one-shot的目的，可以给某个人的一张照片进行识别。

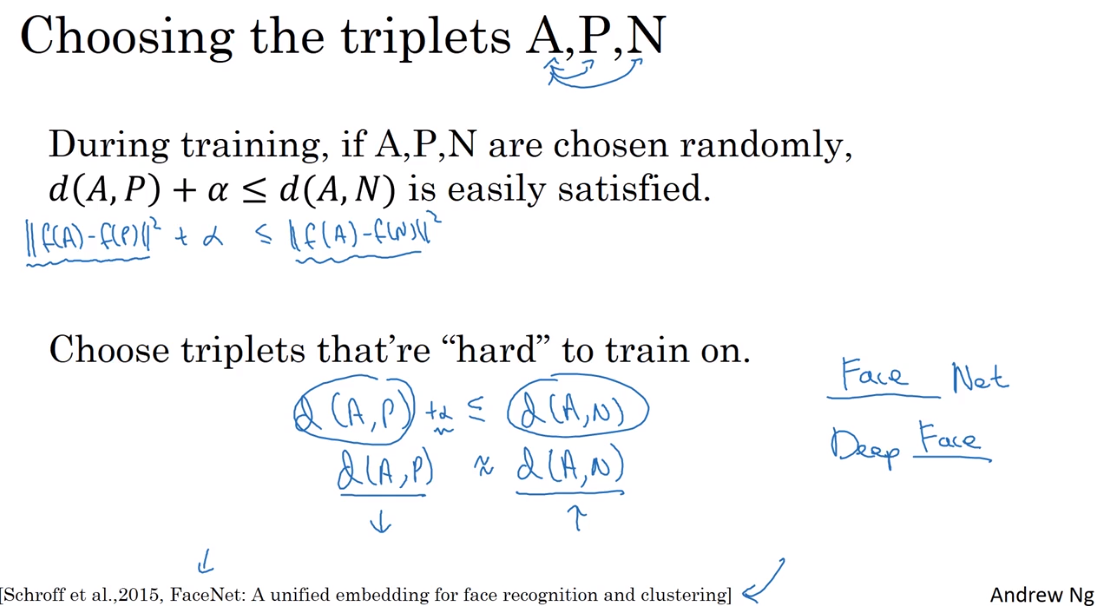

数据集的问题：

如果随机选择A、P、N，那么约束条件 $d(A,p)+\alpha ≤ d(A,N)$ 很容易满足，因为随机选择的图片 A和P 的差异比 A和N 的差异小很多。网络并不能从中学习到什么。

我们需要尽可能选择“难以识别”的三元组，组合成数据集。

总览：

制作三元组数据集，使用三元组loss，让模型输出一个图片的编码。

其他：如今已经有很多公司使用特别多的数据、训练了大型的模型，并开源了模型参数。所以相比于从头开始，可以下载别人的预训练模型。同时也要了解这些模型的训练方法。在下一节讲Siamese的变体，以及如何训练这些模型。

4.5 面部验证与二分类（Face verification and binary classification）

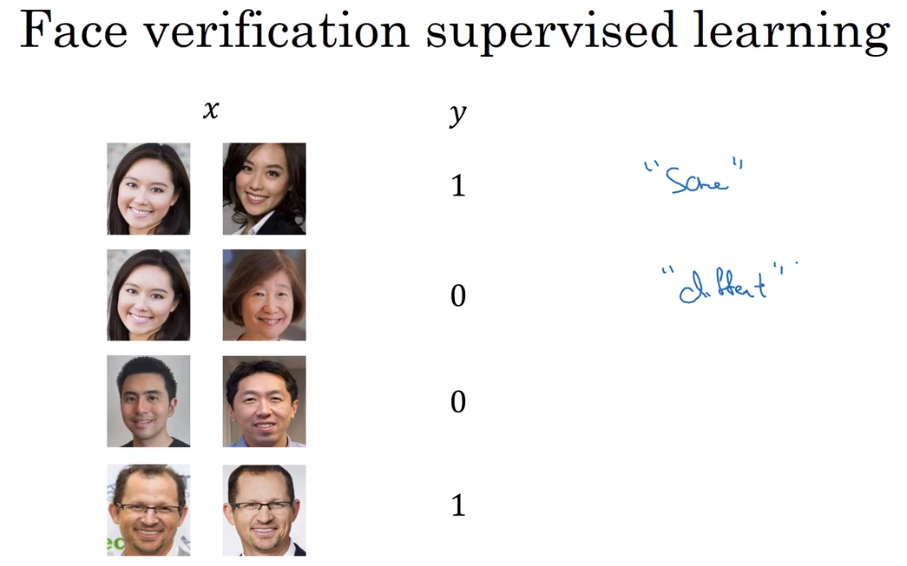

除了triplet loss，也可以把verification当作一个二分类问题。

使用siamese的架构，两张图片分别计算编码，然后输入一个逻辑回归单元，进行预测，相同的身份输出1，不同的身份输出0。

注意：

• siamese架构，上下两个网络是相同的。
• 输入是两张图片，输出一个0或1。
• 假设上面是每次要识别的新图片，下面是数据集的图片，可以把数据集图片的编码都保存下来，不需要每次都经过网络，也不需要保存原图片。

总览：

创建二元组数据集。

4.6 什么是神经风格迁移？（neural style transfer）

把 Style 迁移到 Content 上。

要完成这个任务，需要组合不同深度、不同层的卷积神经网络的中间值。

4.7 深度卷积网络在学习什么？

直观理解：卷积网络中深度较大的层在做什么。

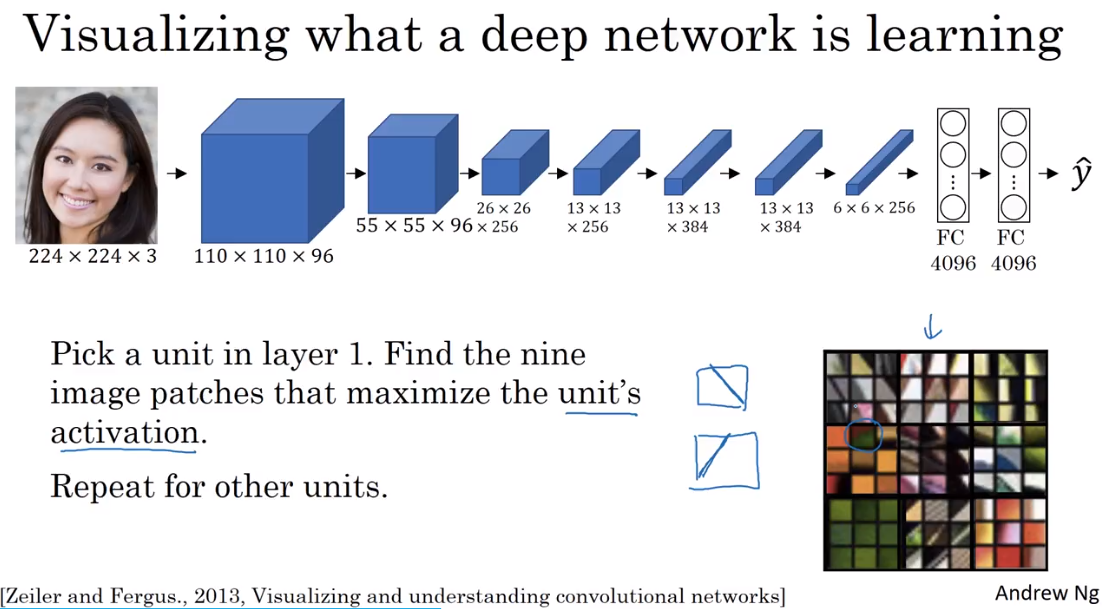

可视化 Layer 1 的9个最大程度激活的隐藏units。可以看到，每个units在理解一些比较简单的信息，比如颜色、边缘。

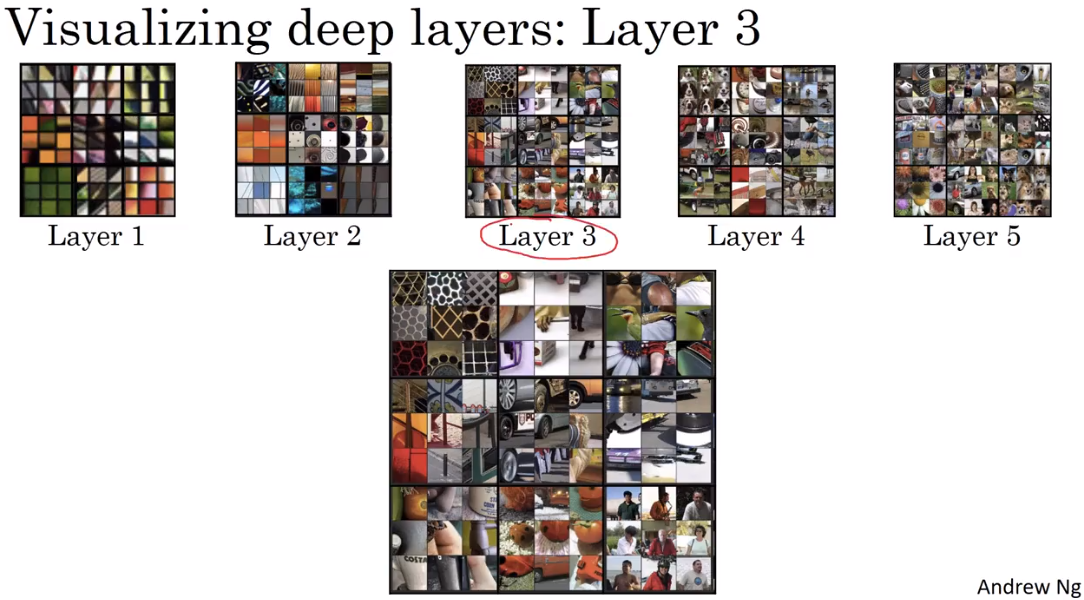

随着层数加大，网络理解一些高维、完整的特征。

可以联想“感受野”的概念。

4.8 代价函数

$$J(G) = \alpha J_{content}(C, G) + \beta J_{style}(S,G) $$

获得生成图片G的步骤：

• 随机初始化G

• 梯度下降，在最小化损失函数的过程中更新G

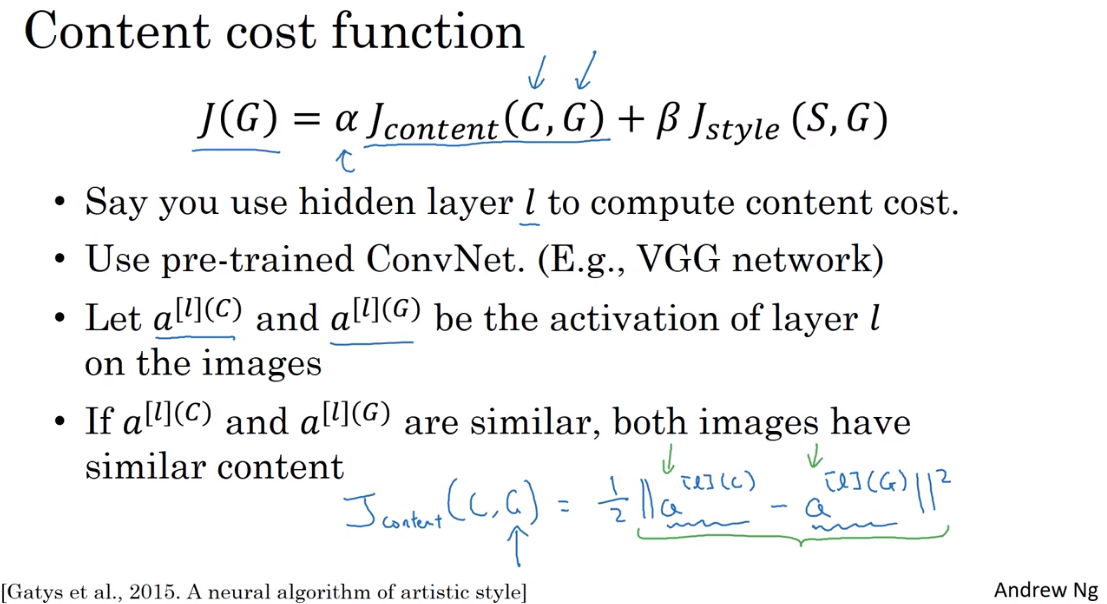

4.9 内容代价函数

用预训练卷积神经网络的隐藏层 $l$ 来计算内容损失，通常选择 $l$ 在网络的中间层，不太浅也不太深。

就像本章前面所讲，我们用这张图片的编码来计算内容损失。

$$J_{content}(C,G) = \frac{1}{2}||a^{(l)(C)}- a^{(l)(G)}||^2 $$

4.10 风格代价函数

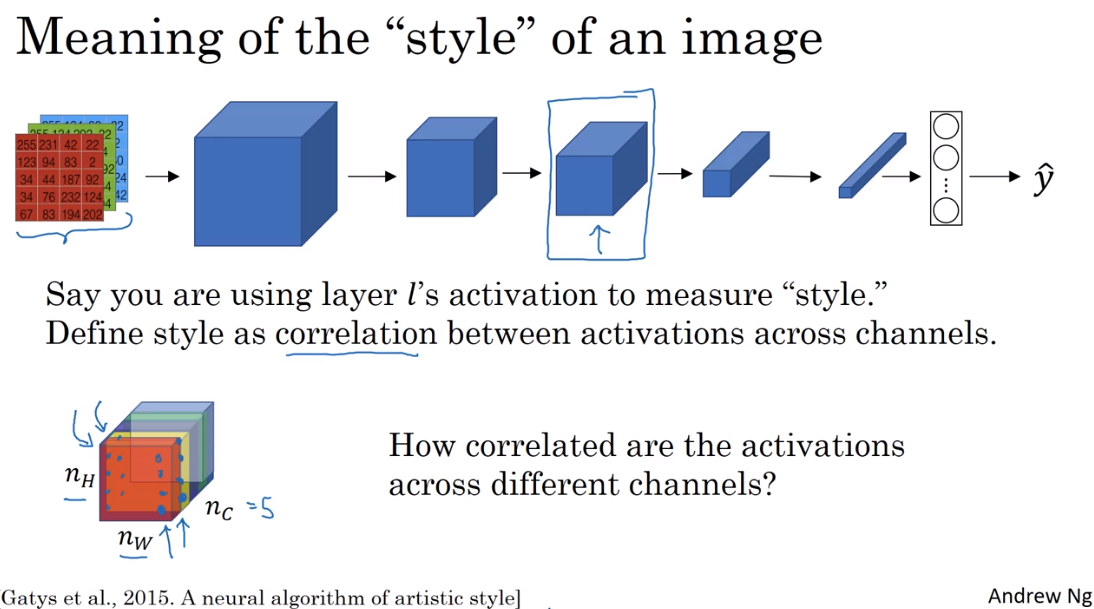

把图片的风格定义为：$l$ 层中各个通道之间激活项的相关性系数。

如何计算这个系数？

比如我们有红色、黄色两个channel的激活值，如上图左下方所示，红色channel学习垂直纹理，黄色channel学习橘红色，什么时候两个通道有较高的相关性呢？

• 图片中出现垂直纹理的地方，有很大概率是橘红色的，就说这两个channel有相关性。
• 图片中有垂直纹理的地方，很小概率是橘红色的，就说这两个channel没有相关性。

相关系数度量的就是这个概率。

在生成图像G中，测量channel之间的相关系数，与S的相关系数做对比。这样就能测量生成图像G的风格和输入图像S的相似程度了。

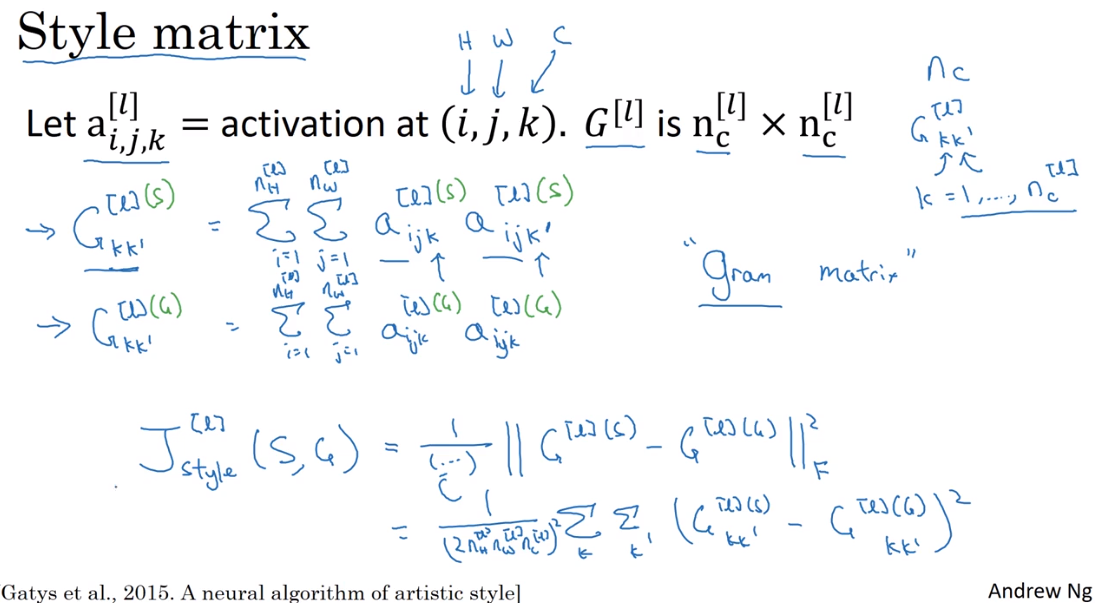

对于G和S，分别计算一个风格矩阵。

• 用第 $l$ 层来测量风格，$a^{[l]}_{i,j,k} $ 是 $l$ 层中 $(i,j,k)$ 位置的激活值。$i,j,k$ 分别是高度、宽度、channel。
• $G^{(l)(S)}$ 是第 $l$ 层的风格矩阵，规格是 $n_c^{(l)} \times n_c^{(l)}$。
  • $S$ 的风格矩阵：$G_{kk’}^{(l)(S)}=\sum^{n^{(l)}_H}_{i=1}\sum^{n^{(l)}_W}_{j=1}a_{ijk}^{(l)(S)}a_{ijk’}^{(l)(S)} $
  • $G$ 的风格矩阵：$G_{kk’}^{(l)(G)}=\sum^{n^{(l)}_H}_{i=1}\sum^{n^{(l)}_W}_{j=1}a_{ijk}^{(l)(G)}a_{ijk’}^{(l)(G)} $
  • 用 $G$ 这个字母来表示是因为在线性代数中这也叫 “gram matrix”
  • 做的事情：遍历图中各个高度和宽度，将 $k$ 和 $k’$ 通道中对应位置的激活项相乘并求和。如果两个通道对应的激活值 $a$ 相关，$G$ 就大。

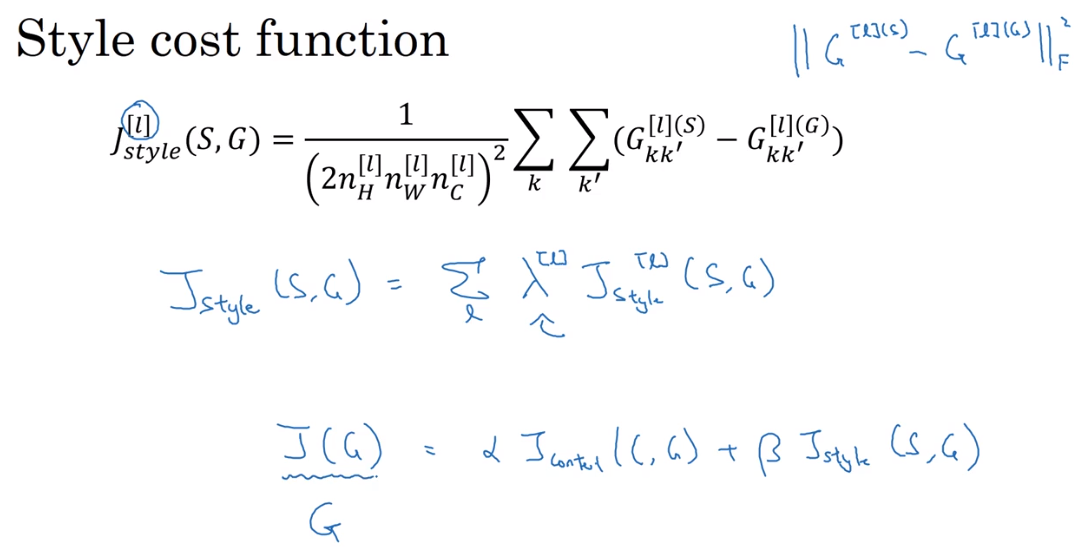

最终的风格损失函数：

$$ J_{style}^{(l)}(S,G) = ||G^{(l)(S)} - G^{(l)(G)} ||^2_F $$

也可以定义神经网络所有层的风格损失函数：

$$ J_{style}(S,G)=\sum _l \lambda^{(l)} J_{style}^{(l)}(S,G) $$

4.11 图像的一维和三维扩展

从2D图像到1D心电图：

用一个 1×5 filter 卷积 1×14 原数据，得到 1×10 的输出。

多通道filters同理。用32个 5×16 filter 卷积 10×16 原数据，得到 6×32 的输出。

当然也有RNN等专门处理序列化数据的网络。

3D数据举例：

CT扫描，若干的切片。

3D数据的卷积如下：

第五课 序列模型(Sequence Models)

暂时空缺

第四部分：Tensorflow 2.0 笔记

整理自北大曹建老师网课，见此处

1 基本概念

1.1 张量 Tensor

Tensor：多维数组（列表）。阶：张量的维数。

数据类型：

• 整型、浮点型：tf.int32 tf.float32 tf.float64
• bool型：tf.constant([True, False])
• string型：tf.constant("Hello, world.")

创建张量：

• z直接创建：tf.constant(张量内容, dtype=数据类型)

• 将numpy转换为Tensor：tf.convert_to_tensor(原数据名, dtype=数据类型)

• 特殊张量：tf.zeros(维度) tf.ones(维度) tf.fill(维度，指定值)，如tf.fill([3, 2, 4], 10)

维度的表示：向量[ , , ]的逗号隔开每个维度的元素个数。有几个逗号就代表tensor有+1维。

• 随机张量：
  • 正态分布：tf.random.normal(维度, mean=均值, stddev=标准差)
  • 截断式正态分布：tf.random.truncated_normal(维度, mean=均值, stddev=被侦测)
  • 均匀分布随机数：tf.random.uniform(维度, minval=最小值, maxval=最大值)

区间左闭右开

1.2 常用函数

• tf.cast(原张量名, dtype=数据类型) ，强制类型转换

• tf.reduce_min(张量名) tf.reduce_max(张量名) ，计算张量维度上的最值

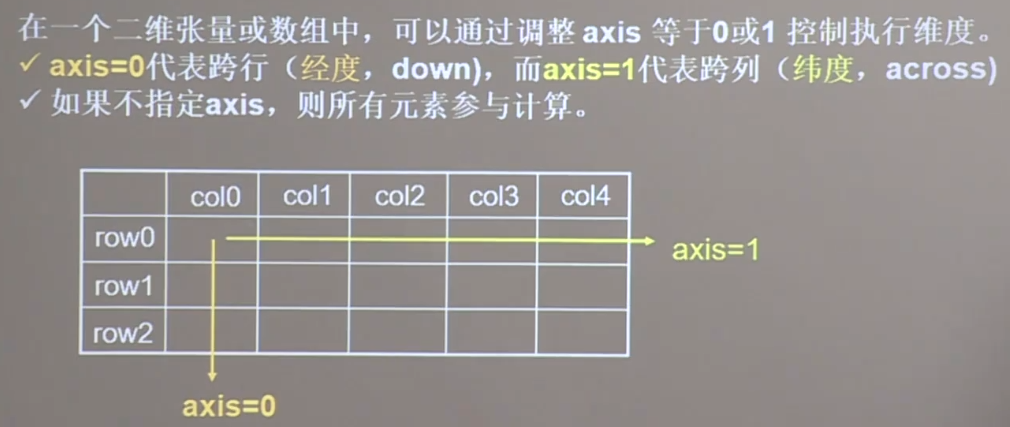

• axis：在一个二位张量或数组中，可以通过axis控制执行维度。

  • axis=0 代表跨第一个维度（跨行，经度，纵向操作，down）
  • axis=1 代表跨第二个维度（跨列，纬度，横向操作，across）

• tf.Variable() ，标记为“可训练”。被标记的变量会在反向传播中记录梯度信息。神经网络训练中，常用该函数标记待训练的参数。

• 如：w = tf.Variable(tf.random.normal([2, 2], mean=0, stddev=1))

• 数学运算：

  • 四则运算：tf.add ，tf.subtract ，tf.multiply ，tf.divide，参数为两个张量，必须维度相同。
  • 指数运算：tf.square ，tf.pow ，tf.sqrt
  • 矩阵乘法：tf.matmul

• tf.data.Dataset.from_tensor_slices((输入特征，标签))，把特征值和标签配对。Numpy和Tensor格式都可用该语句读入数据

features = tf.constant([12, 23, 10, 17])
labels = tf.constant([0, 1, 1, 0])
dataset = tf.data.Dataset.from_tensor_slices((features, labels))

• 在with结构中，使用GradientTape，实现某个函数对指定参数的求导运算。with结构记录计算过程，gradient求出张量的梯度

with tf.GradientTape() as tape:
	w = tf.Variable(tf.constant(3.0))
	loss = tf.pow(w, 2)
grad = tape.gradient(loss, w)
print(grad)

• 梯度是 2*w=6.0，运行结果：tf.Tensor(6.0, shape=(), dtype=float32)

• enumerate()，索引，返回索引和元素：

seq = ['one', 'two', 'three']
for i, element in enumerate(seq):
	print(i, element)

• 运行结果：

  0 one
  1 two
  2 three

• tf.one_hot(带转换数据, depth=几分类)，转换成one-hot编码：

calsses = 3
labels = tf.constant([1, 0 ,2])
output = tf.one_hot(labels, depth=classes)
print(output)

• 运行结果：

  ([[0. 1. 0.]
    [1. 0. 0.]
    [0. 0. 1.]], shape=(3, 3), dtype=float32)

• tf.nn.softmax(张量)，$Softmax(y_i)=\frac{e^{y_i}}{\sum_{j=0}^ne^{y_i}}$，使输出符合概率分布

y = tf.constant([1.01, 2.01, -0.66])
y_pro = tf.nn.softmax(y)
print(y_pro)

• 运行结果：

  tf.Tensor([0.22598174 0.69583046 0.0481878 ], shape=(3,), dtype=float32)

• w.assign_sub(w要自减的值) ，参数自更新

w = tf.Variable(4)
w.assign_sub(1)
print(w)

• 运行结果：

  <tf.Variable 'Variable:0' shape=() dtype=int32, numpy=3>

• tf.argmax(张量名, axis=操作轴)，返回张量沿指定维度最大值的索引

2 优化方法

2.1 一些函数

• tf.where(条件语句, A, B)，条件为真返回A，条件为假返回B

a = tf.constant([1, 2, 3, 1, 1])
b = tf.constant([0, 1, 3, 4, 5])
c = tf.where(tf.greater(a, b), a, b)
print(c)

• 运行结果：

  tf.Tensor([1, 2, 3, 4, 5], shape=(5,), dtype=int32)

• np.random.RandomState.rand(维度)，返回指定维度的 [0, 1] 的随机数。维度为空则返回一个标量

• np.vstack(数组1, 数组2)，将两个数组按垂直方向叠加

• 构建网格坐标点：

  • np.mgrid[起始值:结束值:步长, 起始值:结束值:步长, ...]

  • x.ravel()，把x变为一维数组，把变量x拉直

  • np.c_[数组1, 数组2, ...]，使返回的间隔数值点配对

x, y = np.mgrid[1:3:1, 2:4:0.5]
grid = np.c_[x.ravel(), y.ravel()]
print("x:", x)
print("y:", y)
print("grid:", grid)

• 运行结果：

  x:[[1. 1. 1. 1.]
     [2. 2. 2. 2.]]
  y:[[2.  2.5 3.  3.5]
     [2.  2.5 3.  3.5]]
  grid:
   [[1.  2. ]
    [1.  2.5]
    [1.  3. ]
    [1.  3.5]
    [2.  2. ]
    [2.  2.5]
    [2.  3. ]
    [2.  3.5]]

2. 2 指数衰减学习率

LR_BASE = 0.2
LR_DECAY = 0.99
LR_STEP = 1
for epoch in range(epoch):
lr = LR_BASE * LR_DECAY ** (epoch / LR_STEP)

2.3 激活函数

• tf.nn.sigmoid(x)，sigmoid的导数为 [0, 0.25] 的小数，多层神经网络链式求导时，如果连续相乘会造成梯度消失
• tf.math.tanh(x)，输出是0均值了，但依然存在梯度消失、幂运算问题
• tf.nn.relu(x)，解决了梯度消失问题，并且计算速度快；输出非0均值，收敛慢，并且存在dead relu问题
  • dead relu是经过relu函数的负数特征过多导致的，可以合理参数初始化、设置小的学习率
• tf.nn.leaky_relu(x)，解决了dead relu问题

建议：首选relu函数；学习率设置较小值；输入特征标准化；初始化参数中心化

2.4 损失函数

• 均方误差mse：$MSE(y_,y) = \frac{\sum_{i=1}^n(y-y_)^2}{n}$

  • loss_mse = tf.reduce_mean(tf.square(y_ - y))

• 交叉熵损失函数ce：$H(y_, y) = -\Sigma y_*lny$

  • loss_ce = tf.losses.categorical_crossentropy(y_, y)
  • softmax与交叉熵结合，输出先进行softmax，再计算y与y_的交叉熵损失函数
    • tf.nn.softmax_cross_entropy_with_logits(y_, y)

2.5 缓解过拟合

• 欠拟合的解决方法：增加模型复杂度，增加特征，增加参数；减小正则化系数
• 过拟合的解决方法：数据清洗；增大数据集；增大正则化参数

正则化：

• loss = loss(y与y_)+ REGULARIZER *loss(w)​

  • $loss_{L1}(w) = \sum_i|w_i|$ ，L1正则化会让参数变为0，减少参数数量，降低复杂度

  • $loss_{L2}(w) = \sum_i|w_i^2|$ ，L2正则化会使参数接近0但不为0，降低复杂度

loss_mse = tf.reduce_mean(tf.square(y_train - y))
loss_regularization = []
loss_regularization.append(tf.nn.l2_loss(w1))
loss_regularizaiton.append(tf.nn.l2_loss(w2))
'''
求和，例：
x = tf.constant(([1, 1, 1], [1, 1, 1]))
tf.reduce_sum(x)
>>>6
'''
loss_regularization = tf.reduce_sum(loss_regularization)
loss = loss_mse + 0.03 * loss_regularization

2.6 优化器

待优化参数$w$，损失函数$loss$，学习率$lr$，每次迭代一个$batch$，$t$表示当前$batch$迭代的总次数：

1. 计算 $t$ 时刻损失函数关于参数的梯度 $g_t = \nabla loss = \frac{\partial loss}{\partial w_t}$
2. 计算 $t$ 时刻一阶动量 $m_t$ 和二阶动量 $V_t$
3. 计算 $t$ 时刻下降梯度 $\eta_t = lr \sdot m_t/\sqrt{V_t} $
4. 计算 $t+1$ 时刻参数 $w_{t+1} = w_t - \eta_t = w_t - lr \sdot m_t / \sqrt{V_t}$

几种优化器

SGD：随机梯度下降（无momentum）

• $m_t = g_t \qquad V_t = 1$

• $w_{t+1} = w_t - lr \sdot \frac{\partial loss}{\partial w_t} $

w1.assign_sub(lr * grads[0])
b1.assign_sub(lr * grads[1])

SGDM：含momentum的SGD

• $m_t = \beta \sdot m_{t-1}+(1-\beta)\sdot g_t \qquad V_t = 1$

• $w_{t+1} = w_t - lr \sdot (\beta \sdot m_{t-1}+(1-\beta)\sdot g_t) $

m_w = beta * m_w + (1 - beta) * grads[0]
m_b = beta * m_b + (1 - beta) * grads[1]
w1.assign_sub(lr * m_w)
b1.assign_sub(lr * m_b)

Adagrad：在SGD（无momentum）的基础上增加二阶动量

• $m_t = g_t \qquad V_t = \sum^t_{\tau=1}g_\tau^2$

• $w_{t+1} = w_t - lr \sdot g_t/(\sqrt{\sum^t_{\tau=1}g_\tau^2})$

v_w, v_b = 0, 0
# adagrad
v_w += tf.square(grads[0])
v_b += tf.square(grads[1])
w1.assign_sub(lr * grads[0] / tf.sqrt(v_w))
b1.assign_sub(lr * grads[1] / tf.sqrt(v_b))

RMSProp：在SGD（无momentum）的基础上增加二阶动量

• $m_t = g_t \qquad V_t = \beta \sdot V_{t-1}+(1-\beta) \sdot g_t^2$

• $w_{t+1} = w_t - lr \sdot g_t/(\sqrt{\beta \sdot V_{t-1}+(1-\beta) \sdot g_t^2})$

v_w, v_b = 0, 0
beta = 0.9
# rmsprop
v_w = beta * v_w + (1 - beta) * tf.square(grads[0])
v_b = beta * v_b + (1 - beta) * tf.square(grads[1])
w1.assign_sub(lr * grads[0] / tf.sqrt(v_w))
b1.assign_sub(lr * grads[1] / tf.sqrt(v_b))

Adam：同时结合SGDM一阶动量和RMSProp二阶动量

• $m_t = \beta_1 \sdot m_{t-1}+(1-\beta_1)\sdot g_t \qquad V_t = \beta_2 \sdot V_{step-1}+(1-\beta_2) \sdot g_t^2$

• 修正一阶动量的偏差 $\widehat{m_t} = \frac{m_t}{1-\beta_1^t}$

• 修正二阶动量的偏差 $\widehat{V_t} = \frac{V_t}{1-\beta_2^t}$

• $w_{t+1} = w_t - lr \sdot \frac{m_t}{1-\beta_1^t}/\sqrt{\frac{V_t}{1-\beta_2^t}}$

m_w, m_b = 0, 0
v_w, v_b = 0, 0
beta1, beta2 = 0.9, 0.999
delta_w, delta_b = 0, 0
global_step = 0
# adam
m_w = beta1 * m_w + (1 - beta1) * grads[0]
m_b = beta1 * m_b + (1 - beta1) * grads[1]
v_w = beta2 * v_w + (1 - beta2) * tf.square(grads[0])
v_b = beta2 * v_b + (1 - beta2) * tf.square(grads[1])

m_w_correction = m_w / (1 - tf.pow(beta1, int(global_step)))
m_b_correction = m_b / (1 - tf.pow(beta1, int(global_step)))
v_w_correction = v_w / (1 - tf.pow(beta2, int(global_step)))
v_b_correction = v_b / (1 - tf.pow(beta2, int(global_step)))

w1.assign_sub(lr * m_w_correction / tf.sqrt(v_w_correction))
b1.assign_sub(lr * m_b_correction / tf.sqrt(v_b_correction))

3 神经网络搭建八股

3.1 使用Sequential搭建神经网络

tf.keras搭建神经网络六步法（使用Sequential）：

1. import

2. train, test：划分数据集

3. model = tf.keras.models.Sequential：逐层描述网络结构，前向传播

4. model.compile：配置训练方法，选择优化器、损失函数、评测指标

5. model.fit：执行训练过程

6. model.summary：打印网络的结构和参数统计

Sequential

model = tf.keras.models.Sequential([网络结构])

• 拉直层：tf.keras.layers.Flatten()
• 全连接层：tf.keras.layers.Dense(神经元个数, activation="激活函数", kernel_regularizer=哪种正则化)
  • 激活函数：relu, softmax, sigmoid, tanh
  • 正则化：tf.keras.regularizers.l1(), tf.keras.regularizers.l2()
• 卷积层：tf.keras.layers.Conv2D(fitlers=卷积核个数, kernel_size=卷积核尺寸, strides=步长, padding="valid" or "same")
• LSTM层：tf.keras.layers.LSTM()

compile

model.compile(optimizer=优化器, loss=损失函数, metrics=["准确率"])

• optimizer 可选：
  • 'sgd' or tf.keras.optimizers.SGD(lr=学习率, momentum=动量)
  • 'adagrad' or tf.keras.optimizers.Adagrad(lr=学习率)
  • 'adadelta' or tf.keras.optimizers.Adadelta(lr=学习率)
  • 'adam' or tf.keras.optimizers.Adam(lr=学习率, beta_1=0.9, beta_2=0.999)
• loss 可选：
  • 'mse' or tf.keras.losses.MeanSquaredError()
  • 'sparse_categorical_crossentropy' or tf.keras.losses.SparseCategoricalCrossentropy(from_logits=False) ，神经网络预测前没有经过概率分布则是True，经过概率分布就是False
• metrics 可选：
  • accuracy：y_ 和 y 都是数值，如 y_=[1] y=[1]
  • categorical_accuracy：y_ 和 y 都是独热码，如 y_=[0, 1, 0] y=[0.256, 0.695, 0.048]
  • sparse_categorical_accuracy：y_ 是数值，y 是独热码，如 y_=[1] y=[0.256, 0.695, 0.048]

fit

model.fit(训练集特征, 训练集标签,
batch_size=, epochs=,
validation_data=(测试集特征, 测试集标签) or validation_split=从训练集划分多少比例给测试集, validation_freq=多少epoch测试一次)

summary

model.summary()

举例：鸢尾花识别

# 1. import
import tensorflow as tf
from sklearn import datasets
import numpy as np

# 2. train, test
x_train = datasets.load_iris().data
y_train = datasets.load_iris().target

np.random.seed(116)
np.random.shuffle(x_train)
np.random.seed(116)
np.random.shuffle(y_train)
tf.random.set_seed(116)

# 3. Sequential
model = tf.keras.models.Sequential([
    tf.keras.layers.Dense(3, activation='softmax', kernel_regularizer=tf.keras.regularizers.l2())
])

# 4. compile
model.compile(optimizer=tf.keras.optimizers.SGD(lr=0.1),
              loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=False),
              metrics=['sparse_categorical_accuracy'])

# 5. fit
model.fit(x_train, y_train, batch_size=32, epochs=500, validation_split=0.2, validation_freq=20)

# 6. summary
model.summary()

3.2 使用class搭建神经网络

Sequential支持搭建上层输入是下层输出的神经网络，如果有跳连，可以用class搭建。

tf.keras搭建神经网络六步法（使用class）：

1. import

2. train, test

3. class MyModel(Model) model=MyModel

4. model.compile

5. model.fit

6. model.summary

class MyModel(Model):
	def __init__(self):
		super(MyModel, self).__init__()
		定义网络结构块
    def call(self, x):
    	调用网络结构块，实现前向传播
    	return y
model = MyModel()

以鸢尾花分类的网络为例：

# 1. import
import tensorflow as tf
from tensorflow.keras.layers import Dense
from tensorflow.keras import Model
from sklearn import datasets
import numpy as np

# 2. train, test
x_train = datasets.load_iris().data
y_train = datasets.load_iris().target

np.random.seed(116)
np.random.shuffle(x_train)
np.random.seed(116)
np.random.shuffle(y_train)
tf.random.set_seed(116)

# 3. class
class IrisModel(Model):
	def __init__(self):
		super(IrisModel, self).__init__()
		self.d1 = Dense(3, activation='sigmoid', kernel_regularizer=tf.keras.regularizers.l2())

    def call(self, x):
    	y = self.d1(x)
    	return y

model = IrisModel()

# 4. compile
model.compile(optimizer=tf.keras.optimizers.SGD(lr=0.1),
              loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=False),
              metrics=['sparse_categorical_accuracy'])

# 5. fit
model.fit(x_train, y_train, batch_size=32, epochs=500, validation_split=0.2, validation_freq=20)

# 6. summary
model.summary()

3.3 MNIST 数据集

MNIST数据集有 7 万张 28*28 像素的手写数字，其中 6 万张用于训练，1 万张用于测试。

Sequential

import tensorflow as tf

mnist = tf.keras.datasets.mnist
(x_train, y_train), (x_test, y_test) = mnist.load_data()
x_train, x_test = x_train / 255.0, x_test / 255.0  # 把[0, 255]变为[0, 1]，输入特征值小更易于神经网络吸收

model = tf.keras.models.Sequential([
    tf.keras.layers.Flatten(),
    tf.keras.layers.Dense(128, activation='relu'),
    tf.keras.layers.Dense(10, activation='softmax')
])

model.compile(optimizer='adam',
              loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=False),
              metrics=['sparse_categorical_accuracy'])

model.fit(x_train, y_train, batch_size=32, epochs=5, validation_data=(x_test, y_test), validation_freq=1)
model.summary()

class

import tensorflow as tf
from tensorflow.keras.layers import Dense, Flatten
from tensorflow.keras import Model

mnist = tf.keras.datasets.mnist
(x_train, y_train), (x_test, y_test) = mnist.load_data()
x_train, x_test = x_train / 255.0, x_test / 255.0

class MnistModel(Model):
    def __init__(self):
        super(MnistModel, self).__init__()
        self.flatten = Flatten()
        self.d1 = Dense(128, activation='relu')
        self.d2 = Dense(10, activation='softmax')

	def call(self, x):
        x = self.flatten(x)
        x = self.d1(x)
        y = self.d2(x)
        return y

model = MnistModel()

model.compile(optimizer='adam',
              loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=False),
              metrics=['sparse_categorical_accuracy'])

model.fit(x_train, y_train, batch_size=32, epochs=5, validation_data=(x_test, y_test), validation_freq=1)
model.summary()

4 八股扩展

自制数据集、数据增强、断点续训（实时存取模型）、参数提取（把参数存入文本）、acc/loss可视化、应用程序。

4.1 自制数据集

读写文件、建立数据集的操作，详见代码。

4.2 数据增强

image_gen_train = ImageDataGenerator(
	rescale = 所有数据将乘以该值,
    rotation_range = 随机旋转角度,
    width_shift_range = 随机宽度偏移量,
    height_shift_range = 随机高度偏移量,
    horizontal_flip = 是否随机水平翻转,
    zoom_range = 随即缩放
)
image_gen_train.fit(x_train)

x_train要求是四维数据，需要进行reshape，最后一个是通道数量：x_train = x_train.reshape(x_train.shape[0], 28, 28, 1)

model.fit步骤变为：model.fit(image_gen_train.flow(x_train, y_train, batch_size=32))

数据增强的效果需要在实际应用程序中体会。

4.3 断点续训

读取模型

load_weights(路径)

保存模型时，会自动生成.index索引表文件。如果路径中已经有保存好的模型，就直接加载模型参数：

checkpoint_save_path = "./checkpoint/mnist.ckpt"
if os.path.exists(checkpoint_save_path + '.index'):
	print('---load the model---')
	model.load_weights(checkpoint_save_path)

保存模型

cp_callback = tf.keras.callbacks.ModelCheckpoint(
    filepath=checkpoint_save_path, # 文件存储路径
    save_weights_only=True, # 是否只保留模型参数
    save_best_only=True)	# 是否只保留最优结果

history = model.fit(x_train, y_train, batch_size=32, epochs=5,
                   	validation_data=(x_data, y_test), validation_freq=1,
                    callbacks=[cp_callback])
# 模型训练时加入 callbacks 选项，记录到 history 中

4.4 参数提取

model.trainable_variables 返回模型中可训练参数。

np.set_printoptions(threshold=超过多少省略显示)

print(model.trainable_variables)
file = open('./weights.txt', 'w')
for v in model.trainable_variables:
    file.write(str(v.name) + '\n')
    file.write(str(v.shape) + '\n')
    file.write(str(v.numpy()) + '\n')
file.close()

4.5 acc/loss 曲线

在 model.fit 执行训练过程的同时，同步记录了：

• 训练集loss：loss
• 测试集loss：val_loss
• 训练集准确率：sparse_categorical_accuracy
• 测试集准确率：val_sparse_categorical_accuracy

可用 history.history 提取出来。

history = model.fit(x_train, y_train, batch_size=32, epochs=5,
                   	validation_data=(x_data, y_test), validation_freq=1,
                    callbacks=[cp_callback])

acc = history.history['sparse_categorical_accuracy']
val_acc = history.history['val_sparse_categorical_accuracy']
loss = history.history['loss']
val_loss = history.history['val_loss']

plt.subplot(1, 2, 1)
plt.plot(acc, label='Training Accuracy')
plt.plot(val_acc, label='Validation Accuracy')
plt.title('Training and Validation Accuracy')
plt.legend()

plt.subplot(1, 2, 2)
plt.plot(loss, label='Training Loss')
plt.plot(val_loss, label='Validation Loss')
plt.title('Training and Validation Loss')
plt.legend()
plt.show()

4.6 模型应用程序

predict(输入特征, batch_size=) 返回前向传播计算结果。

分以下几步：

• 复现模型的前向传播Sequential
• 加载模型参数
• 进行预测

附手写数字识别任务的代码：

A. 模型训练和保存

import tensorflow as tf
import os
import numpy as np
from matplotlib import pyplot as plt


mnist = tf.keras.datasets.mnist
(x_train, y_train), (x_test, y_test) = mnist.load_data()
x_train, x_test = x_train / 255.0, x_test / 255.0  # 把[0, 255]变为[0, 1]，输入特征值小更易于神经网络吸收

model = tf.keras.models.Sequential([
    tf.keras.layers.Flatten(),
    tf.keras.layers.Dense(128, activation='relu'),
    tf.keras.layers.Dense(10, activation='softmax')
])

model.compile(optimizer='adam',
              loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=False),
              metrics=['sparse_categorical_accuracy'])

# 查看有没有可以加载的模型
checkpoint_save_path = "./checkpoint/mnist.ckpt"
if os.path.exists(checkpoint_save_path + '.index'):
    print('-------------load the model-----------------')
    model.load_weights(checkpoint_save_path)

cp_callback = tf.keras.callbacks.ModelCheckpoint(filepath=checkpoint_save_path,
                                                 save_weights_only=True,
                                                 save_best_only=True)


history = model.fit(x_train, y_train, batch_size=32, epochs=20,
          validation_data=(x_test, y_test), validation_freq=1,
          callbacks=[cp_callback])  # 通过调用回调函数，保存模型

model.summary()


# 参数写入txt
print(model.trainable_variables)
file = open('./weights.txt', 'w')
for v in model.trainable_variables:
    file.write(str(v.name) + '\n')
    file.write(str(v.shape) + '\n')
    file.write(str(v.numpy()) + '\n')
file.close()


# acc/loss可视化
acc = history.history['sparse_categorical_accuracy']
val_acc = history.history['val_sparse_categorical_accuracy']
loss = history.history['loss']
val_loss = history.history['val_loss']

plt.subplot(1, 2, 1)
plt.plot(acc, label='Training Accuracy')
plt.plot(val_acc, label='Validation Accuracy')
plt.title('Training and Validation Accuracy')
plt.legend()

plt.subplot(1, 2, 2)
plt.plot(loss, label='Training Loss')
plt.plot(val_loss, label='Validation Loss')
plt.title('Training and Validation Loss')
plt.legend()
plt.show()

B. 模型加载和预测

from PIL import Image
import numpy as np
import tensorflow as tf

model_save_path = './checkpoint/mnist.ckpt'

# 复现前向传播
model = tf.keras.models.Sequential([
    tf.keras.layers.Flatten(),
    tf.keras.layers.Dense(128, activation='relu'),
    tf.keras.layers.Dense(10, activation='softmax')])

# 加载模型
model.load_weights(model_save_path)


preNum = int(input("执行几次识别任务:"))

for i in range(preNum):
    image_path = input("图片文件名:")
    img = Image.open(image_path)
    img = img.resize((28, 28), Image.ANTIALIAS)  # 转化为28*28
    img_arr = np.array(img.convert('L'))  # 转化为灰度图片

    # 白底黑字，转换成黑底白字，并降噪
    # img_arr = 255 - img_arr
    for i in range(28):
        for j in range(28):
            if img_arr[i][j] < 200:
                img_arr[i][j] = 255
            else:
                img_arr[i][j] = 0

    img_arr = img_arr / 255.0  # 归一化

    # 神经网络训练时，都是按照batch送入网络，所以给img_arr前面添加一个维度
    # img_arr:(28, 28)
    # x_predict:(1, 28, 28)
    x_predict = img_arr[tf.newaxis, ...]

    result = model.predict(x_predict)   # 前向传播
    pred = tf.argmax(result, axis=1)    # 输出最大概率值的索引
    print('\n')
    tf.print("预测数字：", pred, "\n")

5 卷积神经网络

实际问题中，图片尺寸大、通道多，直接输入全连接层不现实，需要进行特征的提取，再输入到全连接层。卷积计算是提取特征的常用、有效的方法。

5.1 卷积概念

卷积计算

输入特征图的channel数决定了卷积核的channel数；卷积核的个数决定输出特征图的channel数。

如果觉得某层特征提取能力差，可以在这一层多用几个卷积核。

可以根据下图记住参数的个数。每个格子是一个w，每个卷积核有一个b。

当卷积核是多channel的，也是执行全部相乘、求和的计算过程。

当有多个卷积核，把每个卷积核得到的特征图叠加起来，形成多channel的输出特征图。

感受野

感受野的概念如图：

用两层 3*3 卷积核，和一层 5*5 卷积核，最终得到的单个输出像素的感受野都是 5，我们说这两种卷积方法的特征提取能力是一样的。

此时，考虑它们的带训练参数个数和计算量，在不同的卷积方法中进行选择：

这也是现在神经网络经常使用两层 3*3 卷积核替换一层 5*5 卷积核的原因。

5.2 tensorflow卷积层的实现

A. padading-全零填充

全零填充在输入图片周围补0，使卷积计算的输出保持跟输入相同的尺寸。

• padding='SAME'：使用全零填充

• padding='VALID'：不使用全零填充

B. Conv2D-描述卷积层

tf.keras.layers.Conv2D(
    filters=卷积核个数
    kernel_size=卷积核尺寸,
    strides=滑动步长,
    padding="same" or "valid",
    activation="relu" or "softmax" or "tanh" or "sigmoid",  # 如果有BN，此处不写
    input_shape=(高, 宽, 通道数) # 输入特征图的维度，可以省略
)

kernel_size、strides等，如果横纵相同，就写一个长整数；否则写 (纵向, 横向)

卷积层三种不同的传参方法：

model = tf.keras.models.Sequential([
    Conv2D(6, 5, padding='valid', activation='sigmoid'),
    MaxPool2D(2, 2),

    Conv2D(6, (5, 5), padding='valid', activation='sigmoid')
    MaxPool2D(2, (2, 2)),

	Conv2D(filters=6, kernel_size=(5, 5), padding='valid', activation='sigmoid')
    MaxPool2D(pool_size=(2, 2), strides=2),

    Flatten(),
    Dense(10, activation='softmax')
])

C. BN-批标准化

神经网络对0附近的数据更敏感，梯度更大。

• 标准化：使数据符合0均值，1标准差的分布
• 批标准化：对一batch的数据做标准化处理

$$ {H_i^k}^\prime = \frac{H_i^k - \mu^k_{batch}}{\sigma^k_{batch}} $$

BN常用在卷积操作和激活操作之间。

均值、标准差都是针对第 k 个卷积核生成的 batch 张（同channel）图中的所有像素点。

这种简单的标准化，使输入数据集中在激活函数的线性区域。

因此在BN操作中，为每个像素 $H$ 引入两个可训练参数，缩放因子 $\gamma$ 和偏移因子 $\beta$，标准正态分布后的输入数据通过这两个因子，优化了特征数据分布的宽窄、偏移量（如图），保证了网络的非线性表达力。

model = tf.keras.models.Sequential([
	Conv2D(fitlers=6, kernel_size=(5, 5), padding='same'),
	BatchNormalization(),
	Activation('relu'),
	MaxPool2D(pool_size=(2, 2), strides=2, padding='same'),
	Dropout(0.2)
])

D. Pooling-池化

用于减少特征的数量。

• 最大池化：提取图片纹理
• 均值池化：保留背景特征

padding='same' 时，不可整除的会填充成可整除，而不是不改变输出的尺寸

tf.keras.layers.MaxPool2D(
	pool_size=池化核尺寸,
    strides=池化步长,  # 默认跟 pool_size 相等
    padding='valid' or 'same' # 是否使用全零填充的池化
)
tf.keras.layers.AveragePooling2D(
	pool_size=池化核尺寸,
    strides=池化步长,
    padding='valid' or 'same'
)

例子见之前的代码。

E. Dropout-舍弃

为了防止过拟合，按照一定概率，把一部分神经元从社交网络中暂时舍弃。使用神经网络时，被舍弃的神经元恢复连接。

tf.keras.layers.Dropout(舍弃概率)

例子见之前的代码。

总结

卷积神经网络：借助卷积核提取特征，然后送入全连接网络。

特征提取分四步：

• Conv2D
• BN
• Activation
• Pooling

Q：卷积是什么？

A：卷积就是特征提取器，就是CBAPD。

model = tf.keras.models.Sequential([
	Conv2D(fitlers=6, kernel_size=(5, 5), padding='same'),
	BatchNormalization(),
	Activation('relu'),
	MaxPool2D(pool_size=(2, 2), strides=2, padding='same'),
	Dropout(0.2)
])

5.3 卷积神经网络搭建示例

Cifar 10 数据集

• 5万张 32*32 像素的 10 分类彩色图片和标签，作为训练集
• 1万张 32*32 像素的 10 分类彩色图片和标签，作为训练集

cifar10 = tf.keras.datasets.cifar10
(x_train, y_train), (x_test, y_test) = cifar10.load_data()

搭建示例

class Baseline(Model):
    def __init__(self):
        super(Baseline, self).__init__()
        self.c1 = Conv2D(filters=6, kernel_size=(5, 5), padding='same')
        self.b1 = BatchNormalization()
        self.a1 = Activation('relu')
        self.p1 = MaxPool2D(pool_size=(2, 2), strides=2, padding='same')
        self.d1 = Dropout(0.2)

        self.flatten = Flatten()
        self.f1 = Dense(128, activation='relu')
        self.d2 = Dropout(0.2)
        self.f2 = Dense(10, activation='softmax')

    def call(self, x):
        x = self.c1(x)
        x = self.b1(x)
        x = self.a1(x)
        x = self.p1(x)
        x = self.d1(x)

        x = self.flatten(x)
        x = self.f1(x)
        x = self.d2(x)
        y = self.f2(x)
        return y

5.4 LeNet

在统计卷积神经网络层数时，一般只统计卷积计算层和全连接计算层。

LeNet的五层结构如图：

class LeNet5(Model):
    def __init__(self):
        super(LeNet5, self).__init__()
        self.c1 = Conv2D(filters=6, kernel_size=(5, 5), activation='sigmoid')
        self.p1 = MaxPool2D(pool_size=(2, 2), strides=2)

        self.c2 = Conv2D(filters=16, kernel_size=(5, 5), activation='sigmoid')
        self.p2 = MaxPool2D(pool_size=(2, 2), strides=2)

        self.flatten = Flatten()
        self.f1 = Dense(120, activation='sigmoid')
        self.f2 = Dense(84, activation='sigmoid')
        self.f3 = Dense(10, activation='softmax')

    def call(self, x):
        x = self.c1(x)
        x = self.p1(x)

        x = self.c2(x)
        x = self.p2(x)

        x = self.flatten(x)
        x = self.f1(x)
        x = self.f2(x)
        y = self.f3(x)
        return y

5.5 AlexNet

AlexNet 的八层结构：

（图中有些数不准确，详见代码。）

class AlexNet8(Model):
    def __init__(self):
        super(AlexNet8, self).__init__()
        self.c1 = Conv2D(filters=96, kernel_size=(3, 3), padding='valid')
        self.b1 = BatchNormalization()
        self.a1 = Activation('relu')
        self.p1 = MaxPool2D(pool_size=(3, 3), strides=2)

        self.c2 = Conv2D(filters=256, kernel_size=(3, 3), padding='valid')
        self.b2 = BatchNormalization()
        self.a2 = Activation('relu')
        self.p2 = MaxPool2D(pool_size=(3, 3), strides=2)

        self.c3 = Conv2D(filters=384, kernel_size=(3, 3), padding='same',\
                         activation='relu')

        self.c4 = Conv2D(filters=384, kernel_size=(3, 3), padding='same',\
                         activation='relu')

        self.c5 = Conv2D(filters=256, kernel_size=(3, 3), padding='same',\
                         activation='relu')
        self.p3 = MaxPool2D(pool_size=(3, 3), strides=2)

        self.flatten = Flatten()

        self.f1 = Dense(2048, activation='relu')
        self.d1 = Dropout(0.5)

        self.f2 = Dense(2048, activation='relu')
        self.d2 = Dropout(0.5)

        self.f3 = Dense(10, activation='softmax')

    def call(self, x):
        x = self.c1(x)
        x = self.b1(x)
        x = self.a1(x)
        x = self.p1(x)

        x = self.c2(x)
        x = self.b2(x)
        x = self.a2(x)
        x = self.p2(x)

        x = self.c3(x)

        x = self.c4(x)

        x = self.c5(x)
        x = self.p3(x)

        x = self.flatten(x)

        x = self.f1(x)
        x = self.d1(x)

        x = self.f2(x)
        x = self.d2(x)

        y = self.f3(x)
        return y

5.6 VGGNet

使用小尺寸卷积核，在减少参数的同时提高了识别准确率。

VGG网络结构规整，适合硬件加速。

（图中有些数不准确，详见代码。）

卷积核个数 64 –> 128 –> 256 –> 512，因为越靠后，特征图尺寸越小，通过增加通道，增加了特征图的深度，保持了信息的承载能力。

class VGG16(Model):
    def __init__(self):
        super(VGG16, self).__init__()
        self.c1 = Conv2D(filters=64, kernel_size=(3, 3), padding='same')
        self.b1 = BatchNormalization()
        self.a1 = Activation('relu')

        self.c2 = Conv2D(filters=64, kernel_size=(3, 3), padding='same')
        self.b2 = BatchNormalization()
        self.a2 = Activation('relu')
        self.p1 = MaxPool2D(pool_size=(2, 2)， strides=2, padding='same')
        self.d1 = Dropout(0.2)

        self.c3 = Conv2D(filters=128, kernel_size=(3, 3), padding='same')
        self.b3 = BatchNormalization()
        self.a3 = Activation('relu')

        self.c4 = Conv2D(filters=128, kernel_size=(3, 3), padding='same')
        self.b4 = BatchNormalization()
        self.a4 = Activation('relu')
        self.p2 = MaxPool2D(pool_size=(2, 2)， strides=2, padding='same')
        self.d2 = Dropout(0.2)

        self.c5 = Conv2D(filters=256, kernel_size=(3, 3), padding='same')
        self.b5 = BatchNormalization()
        self.a5 = Activation('relu')

        self.c6 = Conv2D(filters=256, kernel_size=(3, 3), padding='same')
        self.b6 = BatchNormalization()
        self.a6 = Activation('relu')

        self.c7 = Conv2D(filters=256, kernel_size=(3, 3), padding='same')
        self.b7 = BatchNormalization()
        self.a7 = Activation('relu')
        self.p3 = MaxPool2D(pool_size=(2, 2)， strides=2, padding='same')
        self.d3 = Dropout(0.2)

        self.c8 = Conv2D(filters=512, kernel_size=(3, 3), padding='same')
        self.b8 = BatchNormalization()
        self.a8 = Activation('relu')

        self.c9 = Conv2D(filters=512, kernel_size=(3, 3), padding='same')
        self.b9 = BatchNormalization()
        self.a9 = Activation('relu')

        self.c10 = Conv2D(filters=512, kernel_size=(3, 3), padding='same')
        self.b10 = BatchNormalization()
        self.a10 = Activation('relu')
        self.p4 = MaxPool2D(pool_size=(2, 2)， strides=2, padding='same')
        self.d4 = Dropout(0.2)

        self.c11 = Conv2D(filters=512, kernel_size=(3, 3), padding='same')
        self.b11 = BatchNormalization()
        self.a11 = Activation('relu')

        self.c12 = Conv2D(filters=512, kernel_size=(3, 3), padding='same')
        self.b12 = BatchNormalization()
        self.a12 = Activation('relu')

        self.c13 = Conv2D(filters=512, kernel_size=(3, 3), padding='same')
        self.b13 = BatchNormalization()
        self.a13 = Activation('relu')
        self.p5 = MaxPool2D(pool_size=(2, 2)， strides=2, padding='same')
        self.d5 = Dropout(0.2)

        self.flatten = Flatten()
        self.f1 = Dense(512, activation='relu')
        self.d6 = Dropout(0.2)

        self.f2 = Dense(512, activation='relu')
        self.d7 = Dropout(0.2)

        self.f3 = Dense(10, activation='softmax')

    def call(self, x):
        x = self.c1(x)
        x = self.b1(x)
        x = self.a1(x)

        x = self.c2(x)
        x = self.b2(x)
        x = self.a2(x)
        x = self.p1(x)
        x = self.d1(x)

        x = self.c3(x)
        x = self.b3(x)
        x = self.a3(x)

        x = self.c4(x)
        x = self.b4(x)
        x = self.a4(x)
        x = self.p2(x)
        x = self.d2(x)

        x = self.c5(x)
        x = self.b5(x)
        x = self.a5(x)

        x = self.c6(x)
        x = self.b6(x)
        x = self.a6(x)

        x = self.c7(x)
        x = self.b7(x)
        x = self.a7(x)
        x = self.p3(x)
        x = self.d3(x)

        x = self.c8(x)
        x = self.b8(x)
        x = self.a8(x)

        x = self.c9(x)
        x = self.b9(x)
        x = self.a9(x)

        x = self.c10(x)
        x = self.b10(x)
        x = self.a10(x)
        x = self.p4(x)
        x = self.d4(x)

        x = self.c11(x)
        x = self.b11(x)
        x = self.a11(x)

        x = self.c12(x)
        x = self.b12(x)
        x = self.a12(x)

        x = self.c13(x)
        x = self.b13(x)
        x = self.a13(x)
        x = self.p5(x)
        x = self.d5(x)

        x = self.flatten(x)
        x = self.f1(x)
        x = self.d6(x)

        x = self.f2(x)
        x = self.d7(x)

        y = self.f3(x)
        return y

5.7 Inception Net

在同一层网络内使用不同尺寸的卷积核，提升了模型感知力。

单个Inception结构块如图：

卷积连接器Filter concatenation将四个分支按深度方向堆叠在一起。

由于卷积操作都是 C-B-A 的结构，将这种三步卷积操作定义为一个类，减少代码长度：

class ConvBNRelu(Model):
    def __init__(self, ch, kernelsz=3, strides=1, padding='same'):
        super(ConvBNRelu, self).__init__()
        self.model = tf.keras.models.Sequential([
            Conv2D(ch, kernelsz, strides=strides, padding=padding),
            BatchNormalization(),
            Activation('relu')
        ])
	def call(self, x):
        x = self.model(x)
        return x

然后，Inception结构块可以这样实现：

class InceptionBlk(Model):
    def __init__(self, ch, strides=1):
        super(InceptionBlk, self).__init__()
        self.ch = ch
        self.strides = strides
        self.c1 = ConvBNRelu(ch, kernelsz=1, strides=strides)

        self.c2_1 = ConvBNRelu(ch, kernelsz=1, strides=strides)
        self.c2_2 = ConvBNRelu(ch, kernelsz=3, strides=1)

        self.c3_1 = ConvBNRelu(ch, kernelsz=1, strides=strides)
        self.c3_2 = ConvBNRelu(ch, kernelsz=5, strides=1)

        self.p4_1 = MaxPool2D(3, strides=1, padding='same')
        self.c4_2 = ConvBNRelu(ch, kernelsz=1, strides=strides)

    def call(self, x):
        x1 = self.c1(x)
        x2_1 = self.c2_1(x)
        x2_2 = self.c2_2(x2_1)
        x3_1 = self.c3_1(x)
        x3_2 = self.c3_2(x3_1)
        x4_1 = self.p4_1(x)
        x4_2 = self.c4_2(x4_1)
        # 堆叠不同分支的输出
        x = tf.concat([x1, x2_2, x3_2, x4_2], axis=3)
        return x

精简InceptionNet：

每个 block 由两个 InceptionBlk 组成，第一个的卷积 strides=1，第二个的 strides=2.

这使 block_0 的输出特征图尺寸减半，因此我们把输出特征图深度加深为2倍，保持信息承载能力。

class Inception10(Model):
    def __init__(self, num_blocks, num_classes, init_ch=16, **kwargs):
        super(Inception10, self).__init__(**kwargs)
        self.in_channels = init_ch
        self.out_channels = init_ch
        self.num_blocks = num_blocks
        self.init_ch = init_ch
        self.c1 = ConvBNRelu(init_ch)
        self.blocks = tf.keras.models.Sequential()
        for block_id in range(num_blocks):
            for layer_id in range(2):
                if layer_id == 0:
                    block = InceptionBlk(self.out_channels, strides=2)
                else:
                    block = InceptionBlk(self.out_channels, strides=1)
                self.blocks.add(block)
            self.out_channels *= 2
        self.p1 = GlobalAveragePooling2D()
        self.f1 = Dense(num_classes, activation='softmax')

    def call(self, x):
        x = self.c1(x)
        x = self.blocks(x)
        x = self.p1(x)
        y = self.f1(x)
        return y

   model = Inception10(num_blocks=2, num_classes=10)

5.8 ResNet

提出层间残差跳连，引入前方信息，缓解梯度消失，可以让网络层数增加。
