公司里我所在的小组每两周会安排人轮流在组会上进行分享（也没这么规律）。内容以技术为主，比如纯技术，或者比较通用/有特色的业务，或者相关的前沿领域（也有讲游戏设计的）。由于没在做什么很通用的模块，对各种东西也没有很硬的了解，我基本上就介绍一下UE的某个业务模块，主要是怎么用，大致思路是什么。

上班以来我已经做了两次分享了（虽然看人数其实不应该这么频繁），就在这里留个档。当然不会把做的各种资料直接放出来，主要是把提纲整理一下备忘。

后续如果我有更多的分享也会继续在博客里同步一份。

这段时间我主要在做试用期的大活，就讲了一下调研阶段看的一些东西。由于事先就写了一些调研文档，所以这次分享的内容成型的比较快。

第一部分是 UE 相关的源码学习，没什么多说的。第二则是图像、视频库（在分享的时候只看了图像库，但后续干活又看了视频库，现在就一起整理一下）。内容涉及一些影视、音视频领域的专业知识。我对各种视频后期软件都基本会用，很早的时候也有一个便宜的单反相机（新鲜劲一过就吃灰了），但对领域专业知识其实没了解过，所以经常看到一些眼熟但又不明所以的概念，挺有意思的。

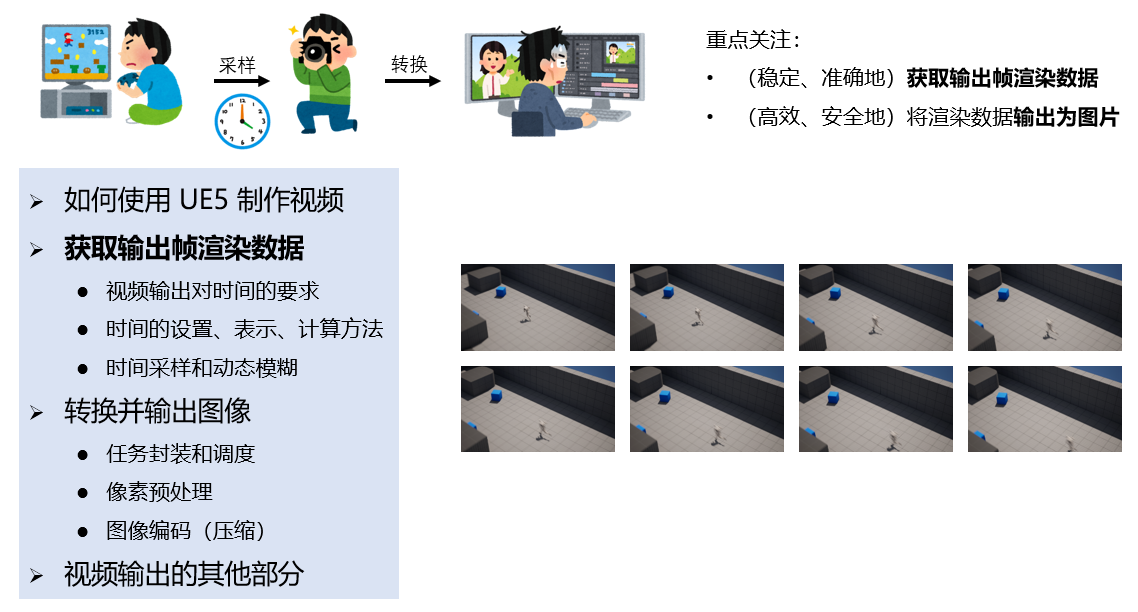

跟把大象装到冰箱里一样，离线渲染也可以划分为三步走：

  • 组织场景数据送去渲染
  • 读回渲染结果
  • 把渲染数据输出到磁盘上

如果仅从工具层面上理解 MRQ，不关心 Sequencer 工具（负责把场景组织为用户想在这一帧看到的样子）、渲染模块（负责渲染并提供接口从 GPU 读回渲染结果）的事情，剩下的也是这次分享的主要内容：

  • 驱动游戏以合适的 delta time 前进，在该渲染的时候进行渲染
  • 把渲染结果输出到磁盘上

这也是为什么题目是离线渲染架构，而不是离线渲染本身，因为渲染那块我暂时不需要看（也看不懂）。

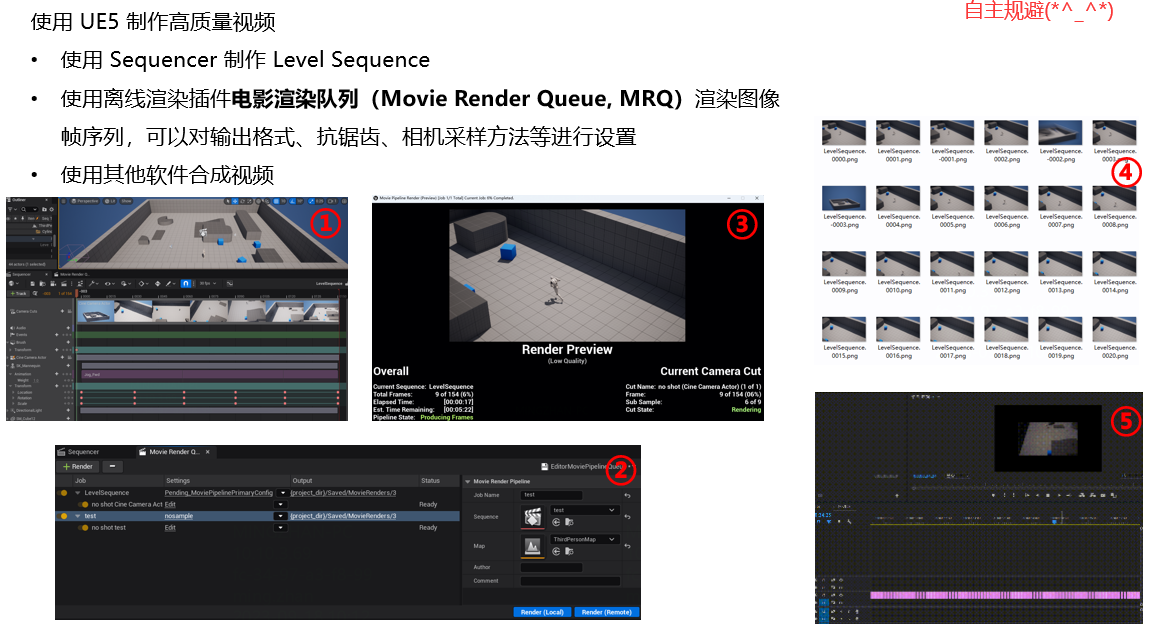

1. 如何使用 UE5 制作视频

Movie Render Queue 是 UE5 的高质量离线渲染方案，从 UE 4.25 被引入。

UE（尤其是 5.0 以后）本身的渲染特性非常强大，MRQ 也支持一些高级的离线渲染设置比如抗锯齿、运动模糊、高分辨率等。现在在视频网站上可以看到很多使用 UE 渲染的片子（比如渲染大赛、PV、广告、MMD之类的），可以说把 UE Sequencer MRQ 加入到离线渲染工作流是现在比较主流的选择了。

MRQ 其实只能输出图片，用户需要再将图片序列自己合成视频。MRQ 之前的离线渲染框架叫做 Movie Scene Capture，是可以直接输出 .avi 视频的，我看了一下是用的 windows 的 directshow，实在是太古老了。MRQ 顶替掉 MSC 后，UE 的 Sequencer 就不支持直接输出视频了，没做的原因我想可能是因为 FFmpeg 的 license 并不是完全的可发布可商用吧。

（不过我调研的时候好像看到 experimental 里好像有 UE 准备在做的自己的视频编码工具。其实有点记不清了。）

2. 驱动游戏以合适的步长前进

对步长的要求

离线渲染跟实时渲染不同，对游戏的 delta time 有两个要求：恒定和准确。

恒定

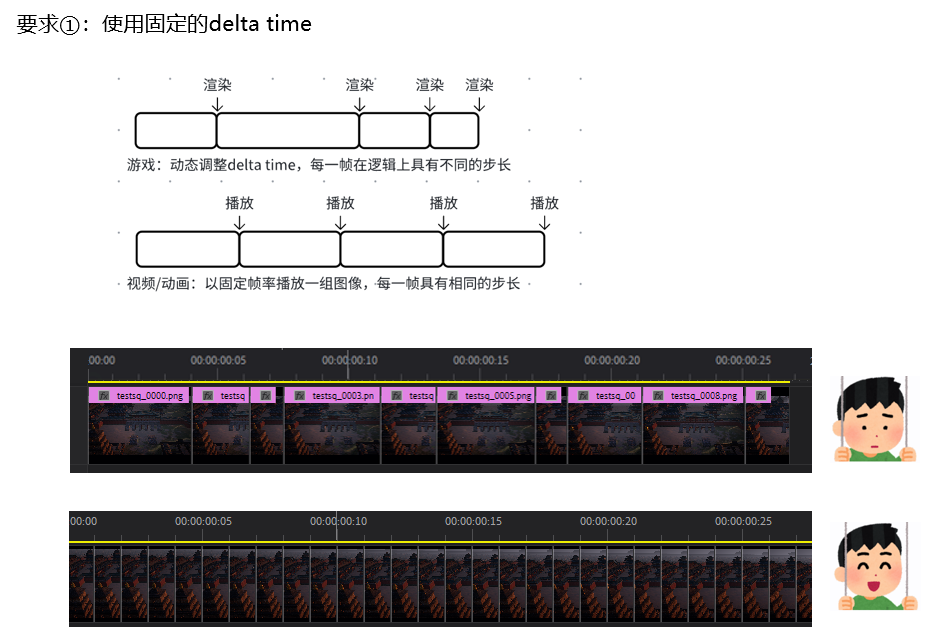

第一，输出帧之间使用固定的 delta time，视频跟游戏不同，帧之间必须是固定的步长，要不后期没法做了。

注意是“输出帧”之间的间隔恒定，而不是“渲染帧”。因为如果使用时序抗锯齿，或者动态模糊等高级设置，每一个输出帧内会进行多次渲染，把多个渲染帧的结果融合为输出帧的结果。

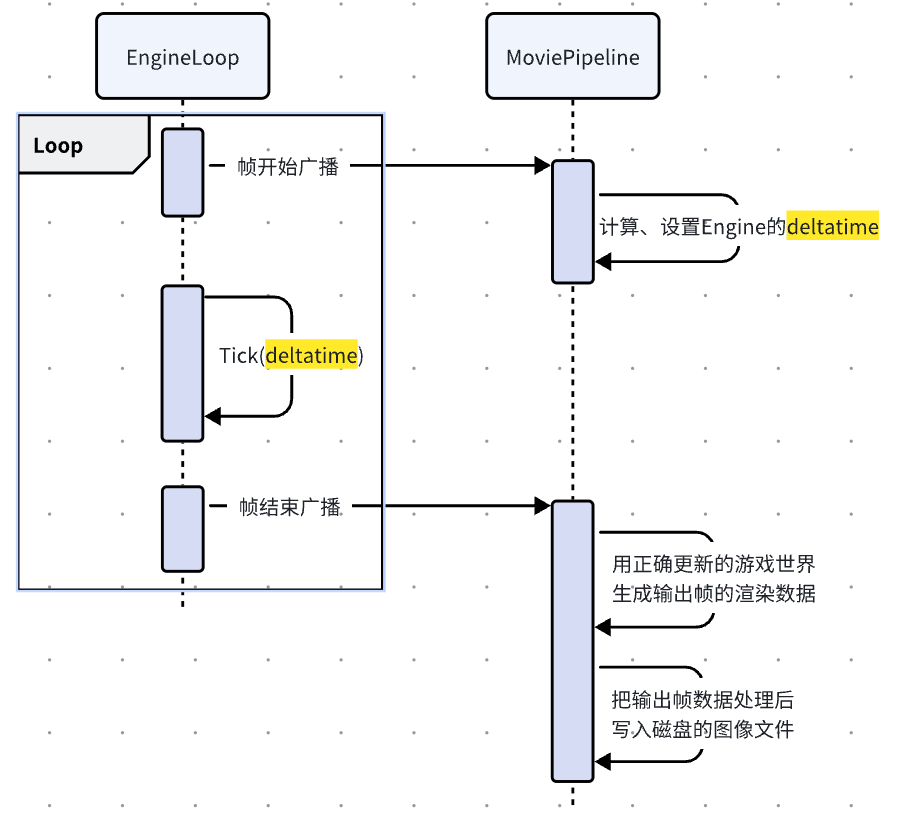

MRQ 的做法是内部有一个自己的管线 MoviePipeline，在录制的时候会直接接管引擎的 tick 步长的计算。

Engine tick 开始前，计算这一帧的 delta time，并使用计算出来的 delta time 驱动游戏世界的更新；Engine tick 结束后，将游戏世界送去渲染，读回渲染数据并处理成图片，写入磁盘。

准确

第二，尽量使用准确的时间表示方法

主要原因是离线渲染很容易让浮点误差快速累积：

  • 需要支持 23.976 （N 制）这种历史遗留的行业标准帧率，还要跟 24 fps （P 制）区分开
  • 要支持 240 这种非常高的帧率
  • 要支持扩展一些时序上的高级离线渲染设置（如动态模糊），把一个输出帧继续分为多个渲染帧

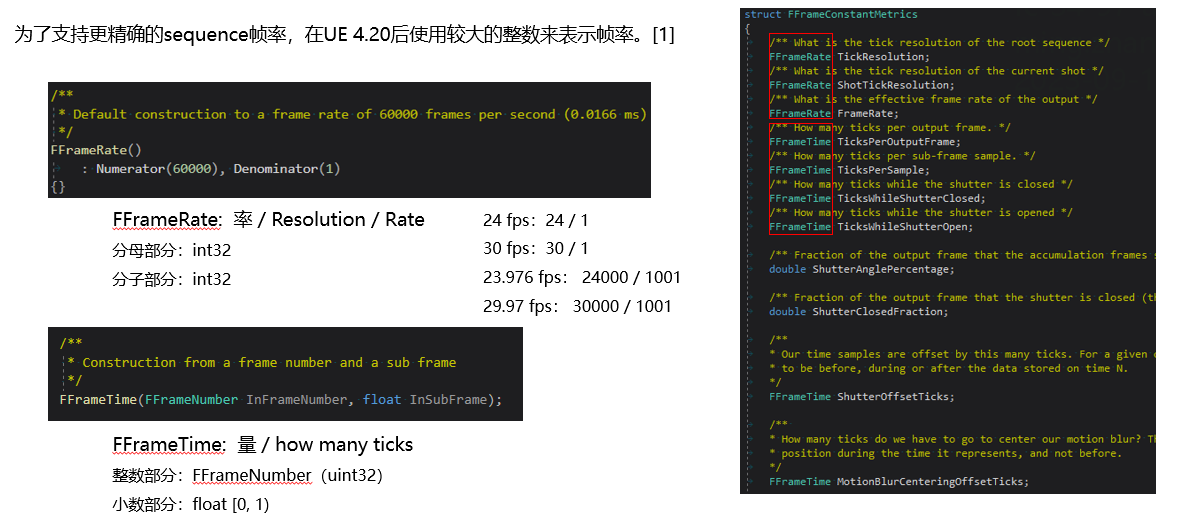

UE 的做法是在 UE 4.20 引入了时间重构，在 Sequencer 内部引入了 FFrameRate、FFrameTime 两个表示时间的数据结构，使用整数替代一部分浮点数。具体见 https://docs.unrealengine.com/4.27/zh-CN/AnimatingObjects/Sequencer/TechDocs/TimeRefactorNotes/。

FFrameRate 理解为一个”率“，由除数、被除数两个 int 组成。FFrameTime 理解为一个 ”量“，分为整数部分的 uint + 小数部分的 float。

步长的计算

MRQ 中用于计算步长的数据主要有这几个：

  • TickResolution：率，度量每秒有多少个 ticks
    • 不再以秒作为时间单位，把每秒拆分为若干个 ticks，TickResolution 就可以度量 level sequence 逻辑上的播放速率
    • 在 Sequencer 点开 Advanced Options 可以修改 TickResolution ，默认是 24000，可以支持绝大多数的真实影片帧率（23.976 = 2400/1001，29.97=3000/1001，24000 是分子的公倍数）
  • TicksPerOutputFrame：量，度量每个输出帧的 ticks 数
    • 根据用户设置的帧率和 Tick Resolution 计算而来
    • 24 fps（24/1）每个输出帧就有 1000 ticks，23.976 fps（24000 / 1001） 则是 1001 ticks，这样就很好地区分开了

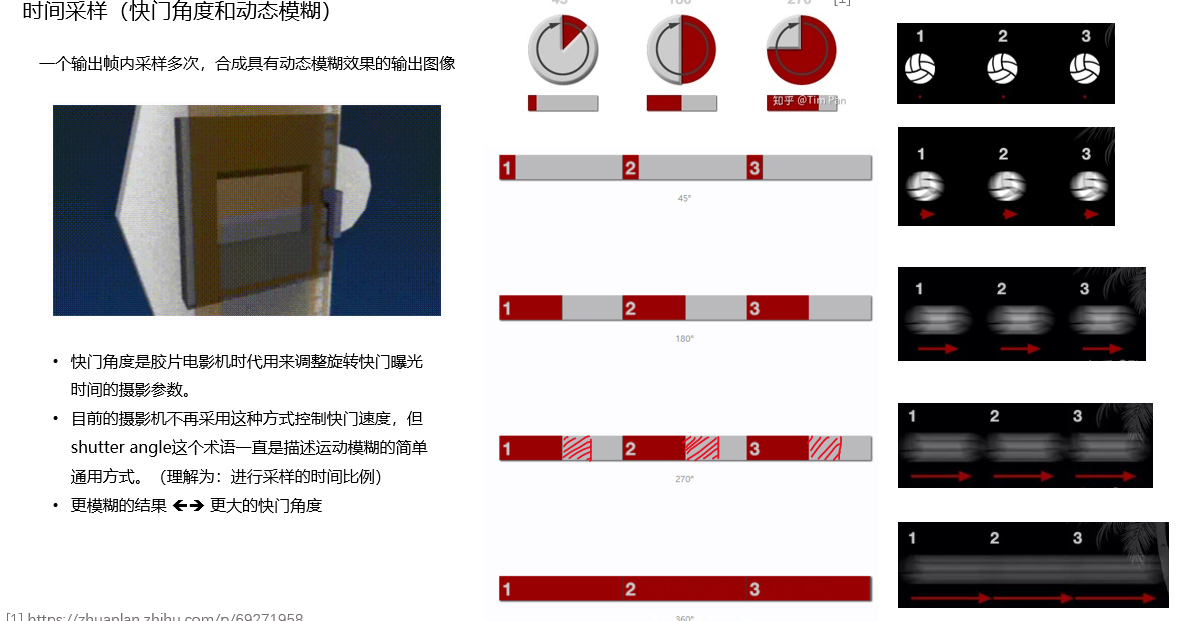

  • ShutterAnglePercentage，TicksWhileShutterClosed，TicksWhileShutterOpen：量，用于支持动态模糊
    • 可以看影视飓风的科普文章 https://zhuanlan.zhihu.com/p/69271958，了解相关的影视概念，文章里 270° 快门角度的图画错了，可以看我下面改的
    • 引入动态模糊后，把一个输出帧分为镜头开启、镜头关闭两部分，这些变量度量开启、关闭各有多少 ticks
    • 动态模糊可以在 MRQ 里作为高级离线渲染设置被开启，也可以被场景内的后处理盒子、相机设置开启
  • TicksPerSample：量，度量每个时间采样的 ticks 数，用于支持时间采样
    • 也就是把镜头开启时间再划分为多个时间采样，用来做时间上的抗锯齿
    • 时间采样在 MRQ 离线渲染设置中进行配置
  • DeltaFrameTime：量，这一次时间采样的 ticks 数
    • 如果不开启时间采样，DeltaFrameTime 其实就是 TicksPerOutputFrame
    • 如果开启时间采样
      • 第一个采样的 DeltaFrameTime 为 TicksWhileShutterClosed + TicksPerSample
      • 后续的采样的 DeltaFrameTime 为每一采样的 ticks 数，也就是 TicksPerSample

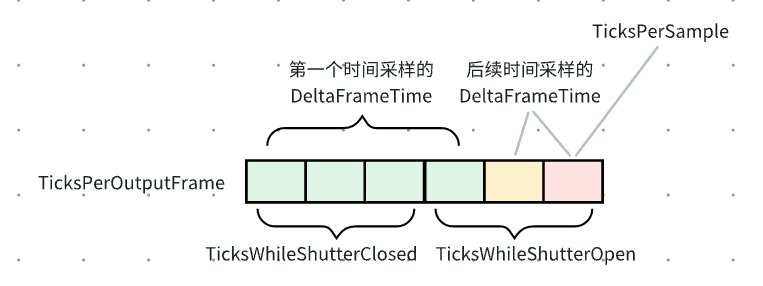

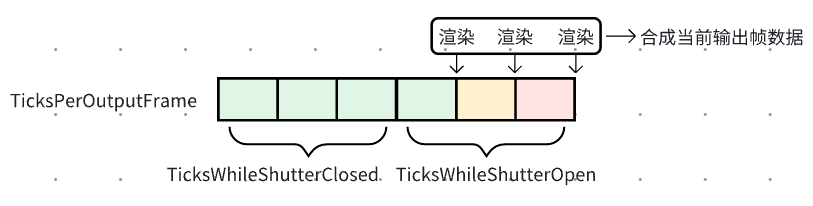

一图流：

此外，每个采样会把小数部分累积下来，把整数部分加到每个输出帧的第一个采样中。

最后会用 DeltaFrameTime 跟 TickResolution 反算回这一次采样的浮点数步长，传给 engine loop。这样使用整数进行中间乱七八糟的计算，很大程度上避免了浮点数在计算、存储上的误差。

这一部分其实只会介绍 delta time，剩下的都是特定框架下的实现，就不属于此分享里的内容了

  • 在每个采样时间读回渲染数据
  • 累积多个采样的渲染结果，生成输出帧数据

3. 转换渲染数据并输出到磁盘

ImageWriteTask 调度和执行

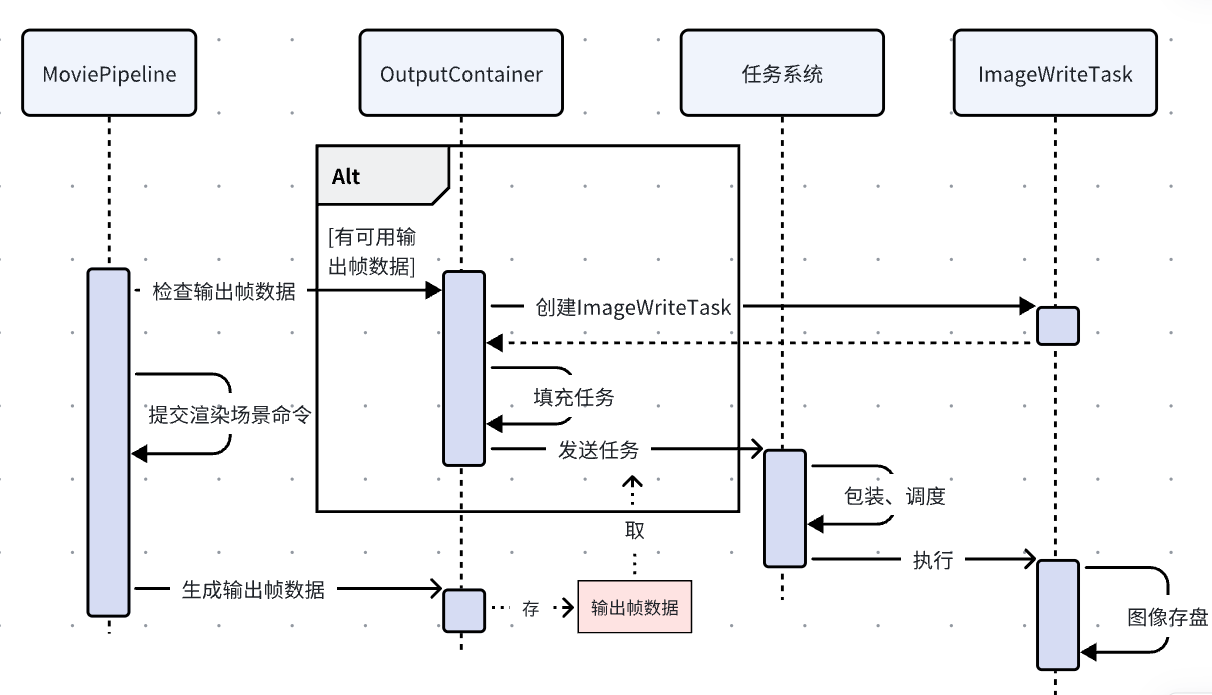

UE 封装一个 ImageWriteTask 负责从渲染数据到磁盘上的图片之间所有转换工作。每一帧渲染结束后，MoviePipeline 获取这一帧的渲染数据。下一帧渲染开始前，把前一帧的渲染数据组装到 ImageWriteTask。

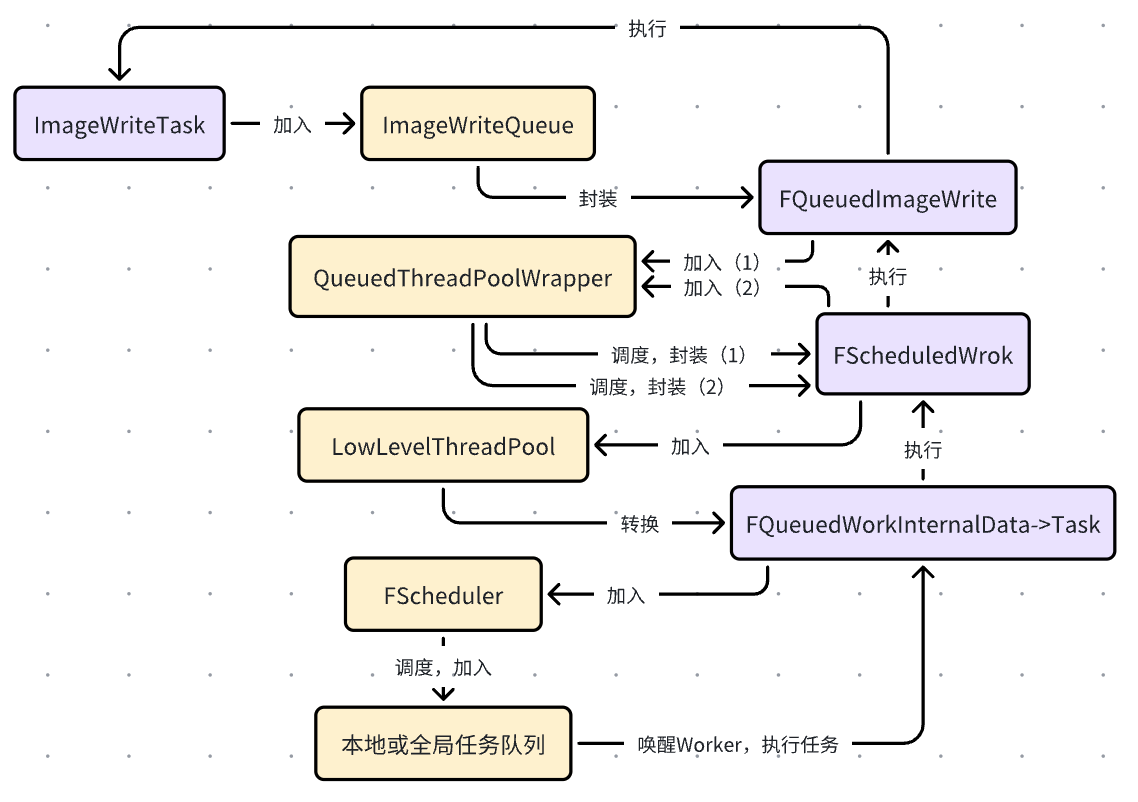

这个 Task 会 enqueue 到一个 ImageWriteQueue，然后再加入 UE 的任务系统。具体怎么调度的就不细说了，UE 任务这一块虽然很重要不过我也没仔细去看。只简单跟了一下，做了下面这个图示意一下。

ImageWriteTask 执行的时候就会把渲染数据转换为磁盘上的图片文件，主要做这么几件事：

  • 像素预处理
  • 使用封装的第三方库进行图像编码
  • 使用 UE 序列化模块进行存盘

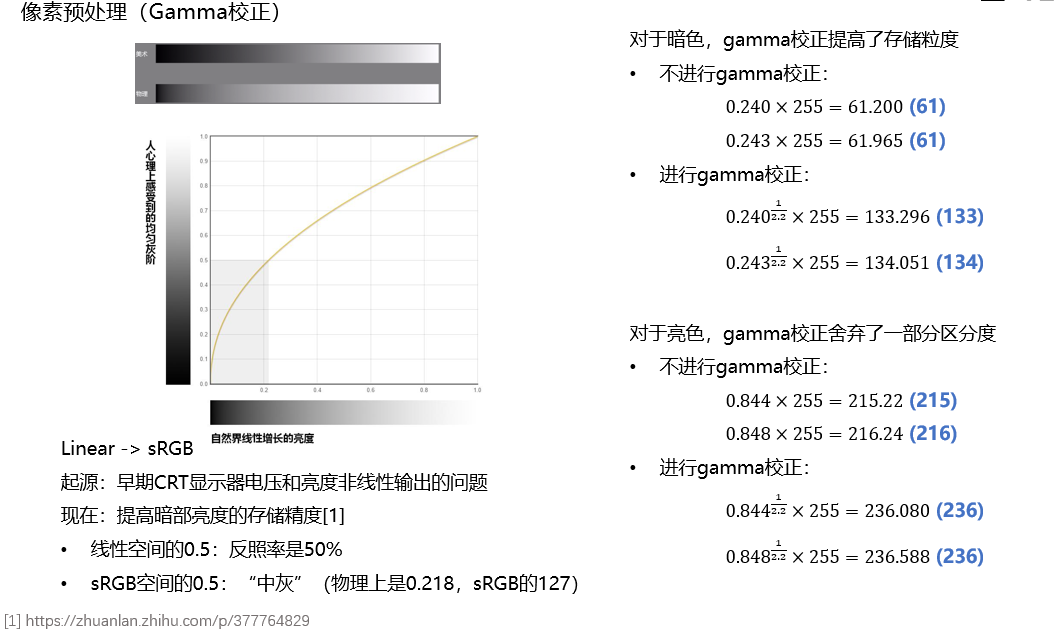

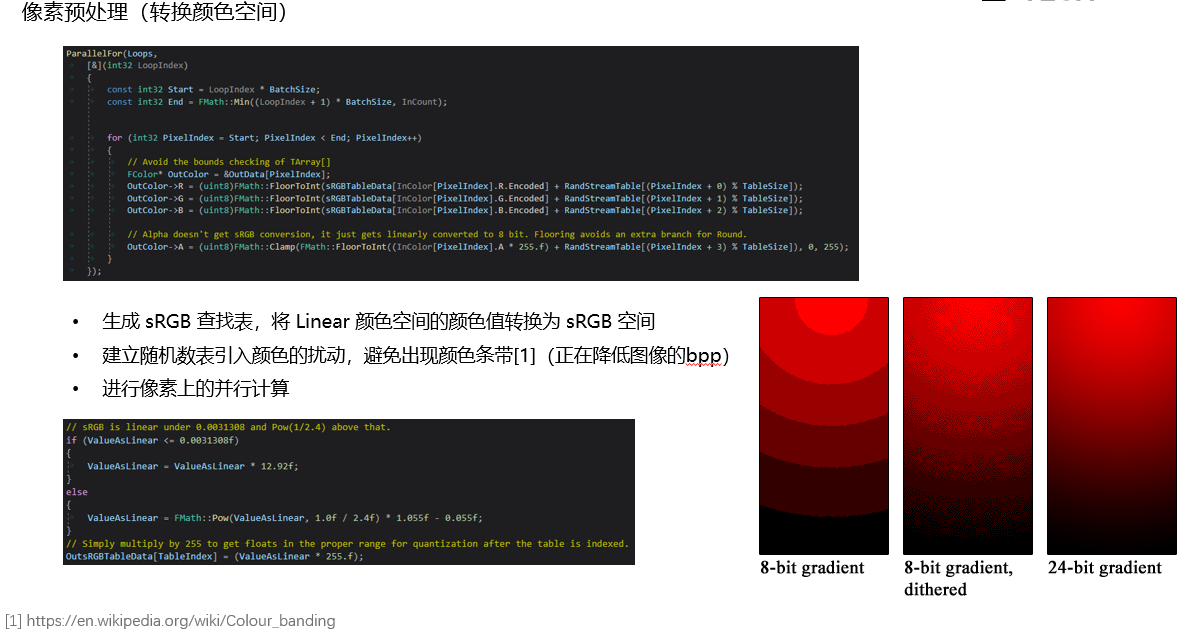

像素预处理首先会做 gamma 矫正。我看了一堆资料，说什么的都有。目前我的理解就是为了提高暗部亮度的存储精度。然后就是转换颜色空间到 sRGB。

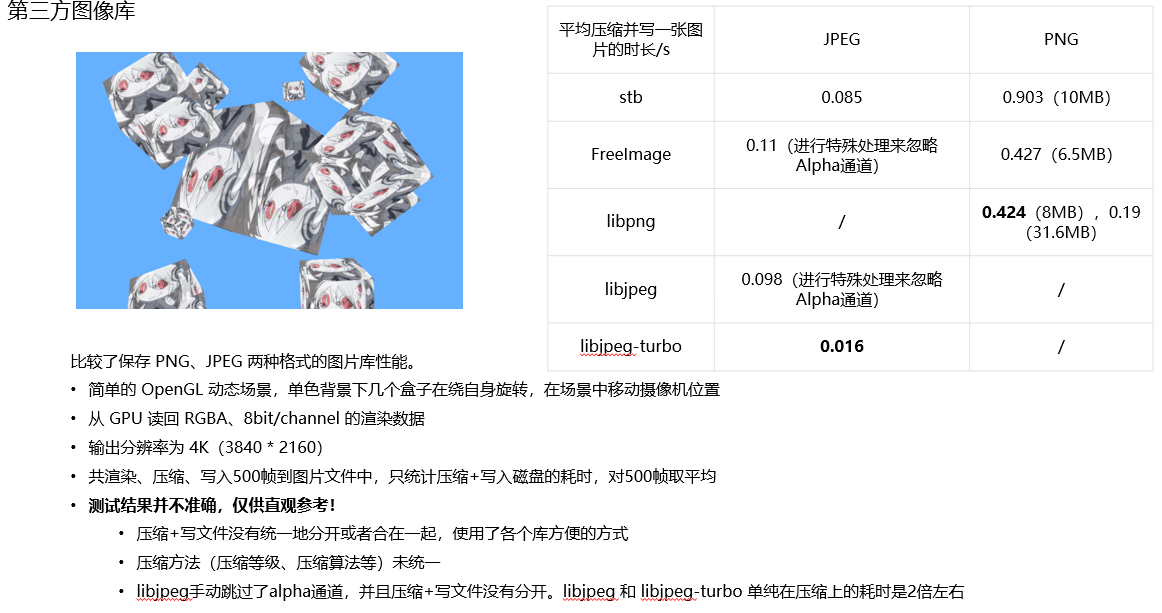

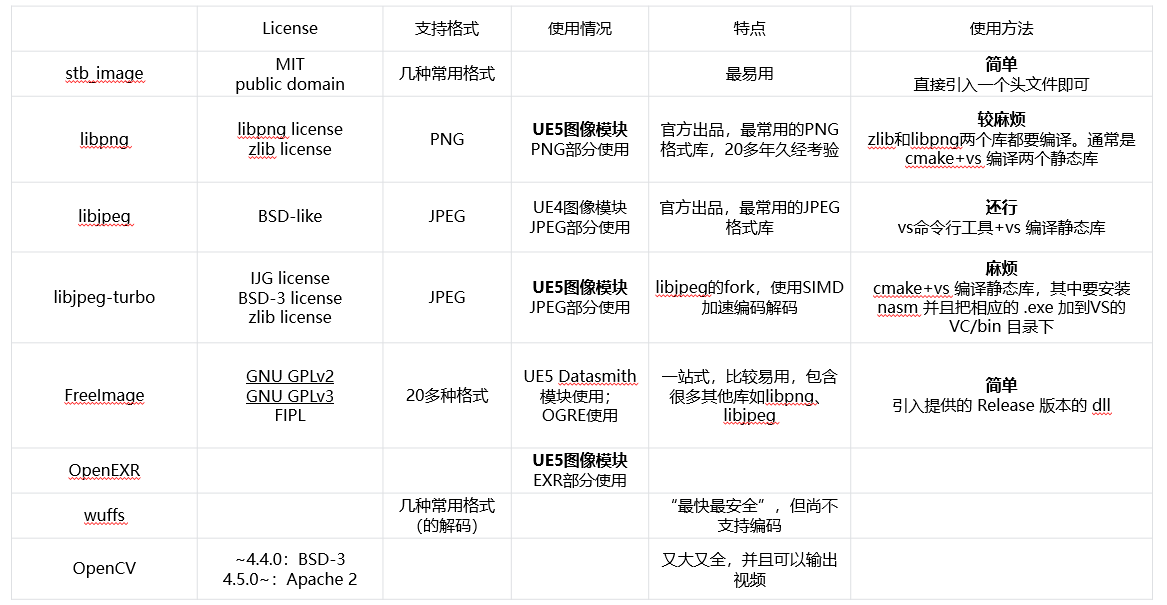

图像频库调研

写了使用方法的是我自己用过的。

其中 libpng 库可以说是 .png 格式毫无疑问的选择了，实际用的时候在性能上发现了一点问题：

在缺省情况下，在压缩图片时，libpng 会对图片的每一行都根据某种规则选择五种之一的 filter 进行压缩。

在一个调研（https://github.com/Beep6581/RawTherapee/issues/4045）中发现，在编码生成的图像质量/体积基本相同的情况下，把 filter 指定为 PNG_FILTER_PEATH，把 compression strategy 指定为 Z_RLE 算法 。

UE5 使用 libpng 的过程中没有指定具体的参数，但不知为何编码速度比较快（可能是因为测试的图像内容比较单一，也可能是对库进行了修改，没有细究）。

4. MRQ 的其他部分

到此介绍的内容有：

  • 计算 delta time 并与 engine tick 交互
  • 创建写图片任务，在任务系统中调度
  • 执行写图片任务，进行像素预处理、压缩、存盘

MRQ 真正做的事情比这些要多得多，作为高质量离线渲染解决方案，MRQ 会根据用户的高级设置（抗锯齿、时间/空间采样、超分辨率等），自行组织数据送去渲染。

我们今天只介绍了时序上如何 tick 到一个渲染帧进行渲染。对每个渲染帧，其中也会进行若干次的渲染，结构是这样的：

for_loop (tile_y)
{
    for_loop (tile_x)
    {
        for_loop (spatial_render_samples)
        {
            for_loop (render_pass)
            {
                render_pass->RenderSample_GameThread();
            }
        }
    }
}

tile 就是为了支持超分辨率，把一张图片横竖分成很多块分开渲染，再把结果拼起来。此外会对每个空间采样也进行渲染，主要是为了支持抗锯齿（文中只讲了时间采样，其实空间也会采样的）。最后会对每个 render pass 都进行渲染，这个 render pass 就是用户在 MRQ 渲染设置里配置的关于 deferred rendering 的若干选项。

补充：视频和FFmpeg

基本概念

FFmpeg 也是视频领域毫无疑问的选择了（虽然 license 我还没完全看明白怎么回事，暂且先用了）。

FFmpeg 是一个开源软件项目，由一套用于处理视频、音频和其他多媒体文件和流的库和程序组成，是相关领域最被广泛使用的第三方库。FFmpeg 的绝大多数部分使用 LGPL license，少部分使用 GPL license。

MP4、AVI、MKV、FLV 等通常说的视频格式可以理解为容器，里面装着各种具体内容。在一些视频相关的资料中，用 “文件格式” 和 “编码格式” 来区分这两个概念。

  • AVI 格式是微软在 1992 年提出的封装标准，比较古老，不兼容一些使用现代压缩技术的编码格式
  • MPEG-4 Part 14（简称 MP4）是目前最常用的容器格式，可用于存储视频、音频、字幕、静态图像等数据，主要用来封装以 MPEG-4 系列标准编码的视频文件
    • H.264/AVC 是 MPEG-4 Part 10，是迄今为止最常用的视频内容录制、压缩和分发格式
    • H.265/HEVC 是 MPEG-H Part 2，是新兴的高级编码格式，应用也比较广泛。与 AVC 相比，HEVC 在相同的视频质量水平下提高了 25% 到 50% 的数据压缩程度，也就是在相同的比特率下明显提高了视频质量

如 MP4 容器可以装 AVC/H.264 或者 HEVC/H.265 等编码格式的视频 + AAC 或者 MP3 等编码格式的音频 + 一些编码格式的字幕。不同容器能装的格式有所不同，AVI容器比较古老，装不了 264、265 等较高级格式的视频。

在视频编码时 FFmpeg 对指定的 .avi 文件会默认推断为使用编码器 AV_CODEC_ID_MPEG4；对于MP4格式，可以指定两种编码器 AV_CODEC_ID_H264、AV_CODEC_ID_HEVC 分别编码 H.264/AVC 和 H.265/HEVC 的视频。

FFmpeg 使用细节记录

在指定开始帧、需要立刻输出到文件的情况下必须把 tune 设置为 “zero-latency”，其中 AVC 格式的对应为 “zerolatency”（没有 ‘-‘）。如果设置为别的选项，编码、输出会延迟，通常用于直播推流等场合。

参考 FFmpeg 官方的 muxing 示例（https://ffmpeg.org/doxygen/5.1/muxing_8c-example.html），使用比较时间戳（`av_compare_ts()`）的方式判断当前写视频是否应该结束。

主要有 -crf 、-preset 两个参数来控制编码视频的画面质量和压缩质量。在这篇文档中，对这两个参数都有所提及：https://blog.csdn.net/happydeer/article/details/52610060

crf 参数在使用上的一些共识：

  • FFmpeg 不同编码器的 crf 默认值：H.264 是 23，H.265 是 28
  • 通常认为 <=18 就是视觉无损范围
  • crf 每相差 6，视频体积约相差一倍

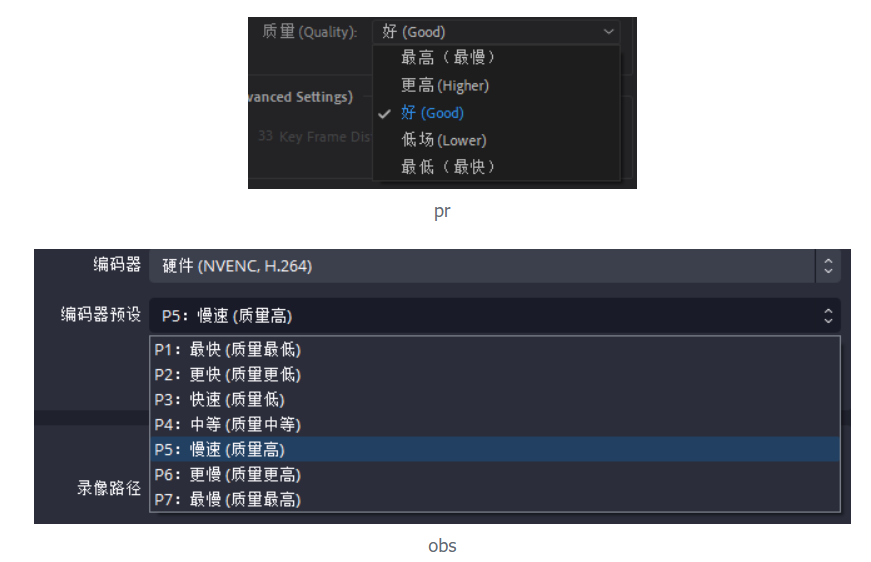

-preset 用来适配在编码速度和压缩率之间做的不同的权衡。编码速度越慢，压缩比率更高，文件更小。FFmpeg 所有的编码速度选项按降序排列为：ultrafast，superfast，veryfast，faster，fast，medium（缺省），slow，slower，veryslow，placebo。

很多视频软件都支持了这个配置。

视频相关概念扩展

① 转换颜色空间

视频的像素格式转换过程均为：RGBA->RGB->YUV420P。由从GPU读回的RGBA渲染数据，先舍弃A通道，然后转换为视频使用的YUV420P格式（sws_scale()）。

RGB不利于压缩，YUV引入了亮度概念，认为没必要存储全部颜色信号，而把一些带宽给了人眼敏感度更高的亮度信号。Y指亮度（Luma），U和V指蓝色、红色的色度（Chroma）。

详见百科：https://en.wikipedia.org/wiki/YCbCr

② IBP 帧和 gop size

详见百科：

https://en.wikipedia.org/wiki/Group_of_pictures

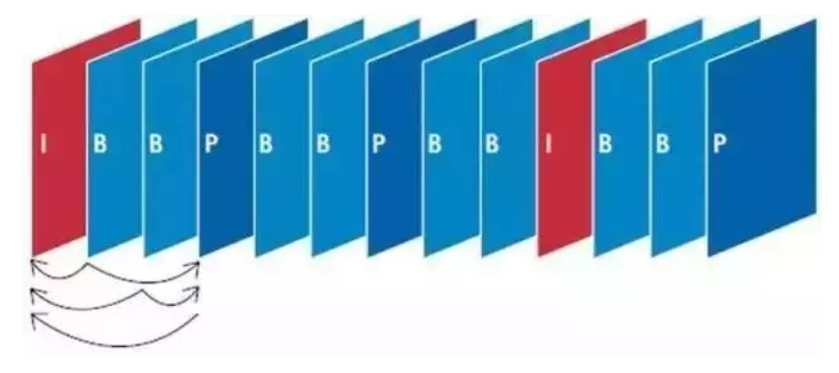

除了对单张图片数据进行了像素上的压缩，视频需要在时间上也进行压缩。目前最主流的方法是使用IBP帧。

  • I 帧：intra coded 图像，可以理解为关键帧，具有全部数据，独立进行编码
  • P 帧：predictive coded 图像，不存储全部的图片数据，只存储跟其它帧（称为参考帧）的偏移
    • 在较旧的设计中，每个 P 帧只能引用一个参考帧，并且该图片在显示顺序和解码顺序上都必须先于 P 帧，并且参考帧必须是 I 或 P 帧。在 AVC 和 HEVC 已经取消了这些限制
  • B 帧：bipredictive coded 图像，包含相对于先前解码图像的运动补偿差异信息
    • 在较旧的设计中，每个 B 帧只能引用显示顺序位于 B 帧前后的 2 帧，并且参考帧必须是 I 或 P 帧。AVC 和 HEVC 已经取消了这些限制
    • 有时编解码器会使用单向 B 帧。理解为一个没有其他帧依赖于它的 P 帧，它也不使用未来帧的数据
    • B 帧的一个基本属性是它们可以被丢弃而不影响其他帧的正确解码。

一般来说，视频流的 I 帧越多，它的可编辑性就越高，也会增加视频编码所需的比特率。
